产品
重复精度：±0.01mm
水平载荷：110公斤
垂直载荷：33公斤
最高速度：1000毫米/秒
行程范围：50-700毫米
将电机加速和减速时间设置为0.2秒。
标准规范不适用于倒置式起重机。如有任何要求，请致电或在线留言联系我们。
配送时间：7-10天

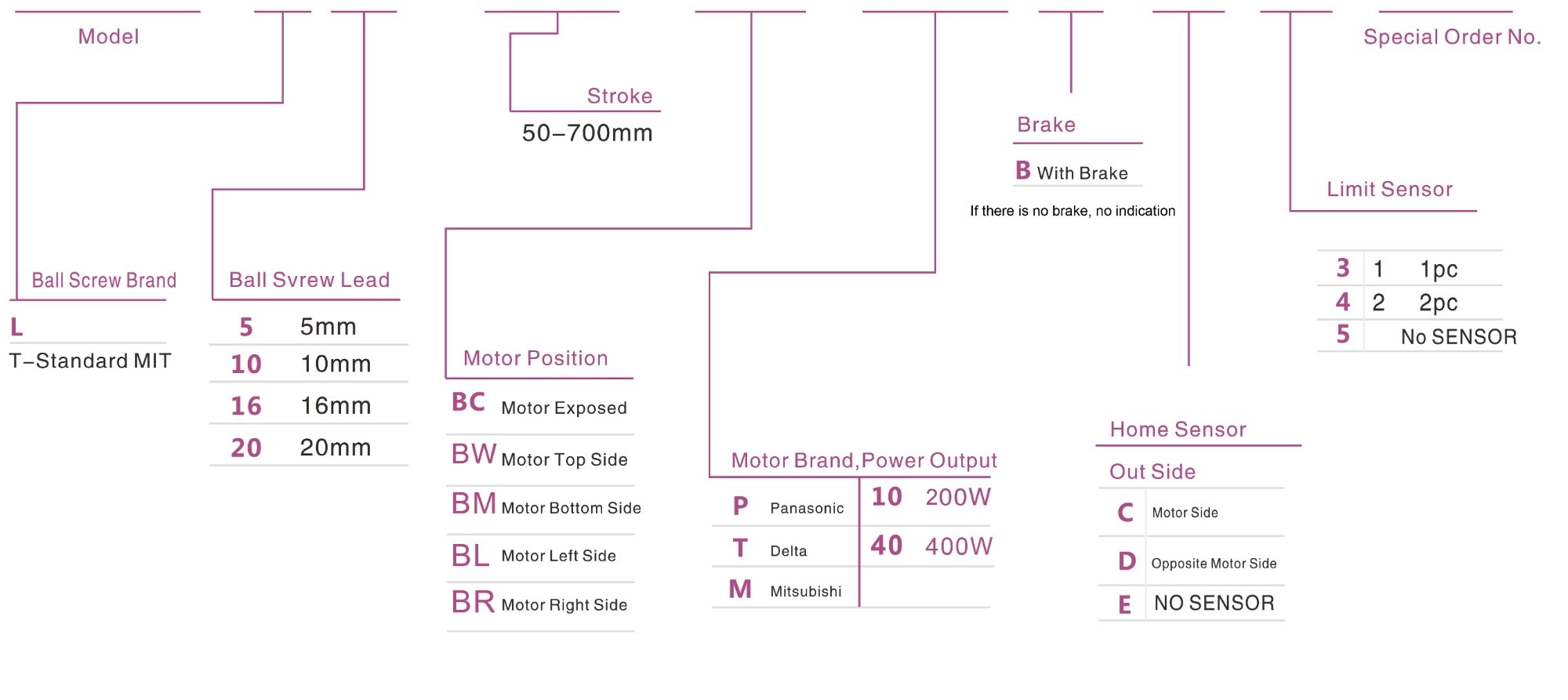

EC65-L5-100-BC-M40B -C4-0001
| 规格 | 重复性（毫米） | ±0.01 | ||||
| 铅（毫米） | 5 | 10 | 16 | 20 | ||
| 最大速度（毫米/秒） | 250 | 500 | 800 | 1000 | ||
| 最大有效载荷 | 水平方向（千克） | 110 | 88 | 48 | 40 | |
| 垂直（千克） | 33 | 22 | 10 | 8 | ||
| 额定推力（牛顿） | 1388 | 694 | 433 | 347 | ||
| 桨距（毫米） | 50-700mm/50节距 | |||||
| 交流伺服电机输出功率（瓦） | 400瓦 | |||||
| 部分 | 滚珠丝杠直径（毫米） | C7Ø16 | ||||
| 耦合（毫米） | 10X14 | |||||
| 家庭传感器 | 外部 | EE-Sx672(NPN) | ||||
| 使用地点 | 驱动模式 | 型号规格 | 电机输出功率（瓦） | 宽度（毫米） | 重复性（毫米） | 滚珠丝杠规格 | 最大有效载荷（千克） | 最高速度 （毫米/秒）*1 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 外径（毫米） | 铅（毫米） | 水平的 | 垂直的 | |||||||
| 标准环境 | 滚珠丝杠 | EC 50 | 100瓦 | 52 | ±0.01 | 12 | 5 | 30 | 12 | 250 |
| 10 | 15 | 5 | 500 | |||||||
| EC 50升 | 100瓦 | 52 | ±0.01 | 12 | 5 | 50 | 15 | 250 | ||
| 10 | 30 | 8 | 500 | |||||||
| EC 50T | 100瓦 | 52 | ±0.01 | 12 | 5 | 50 | 15 | 250 | ||
| 10 | 30 | 8 | 500 | |||||||
| EC 65 | 400瓦 | 65 | ±0.01 | 16 | 5 | 110 | 33 | 250 | ||
| 10 | 88 | 22 | 500 | |||||||
| 16 | 48 | 10 | 800 | |||||||
| 20 | 40 | 8 | 100 | |||||||
| EC 65L | 400瓦 | 65 | ±0.01 | 16 | 5 | 110 | 33 | 250 | ||
| 10 | 88 | 22 | 500 | |||||||
| 16 | 48 | 10 | 800 | |||||||
| 20 | 40 | 8 | 100 | |||||||
| EC 65T | 400瓦 | 65 | ±0.01 | 16 | 5 | 110 | 33 | 250 | ||
| 10 | 88 | 22 | 500 | |||||||
| 16 | 48 | 10 | 800 | |||||||
| 20 | 40 | 8 | 100 | |||||||
| EC 80 | 700瓦 | 80 | ±0.01 | 25 | 5 | 200 | 65 | 250 | ||
| 10 | 180 | 55 | 500 | |||||||
| 25 | 138 | 25 | 1000 | |||||||
| EC 80T | 700瓦 | 80 | ±0.01 | 25 | 5 | 200 | 65 | 250 | ||
| 10 | 180 | 55 | 500 | |||||||
| 25 | 138 | 25 | 1000 | |||||||
