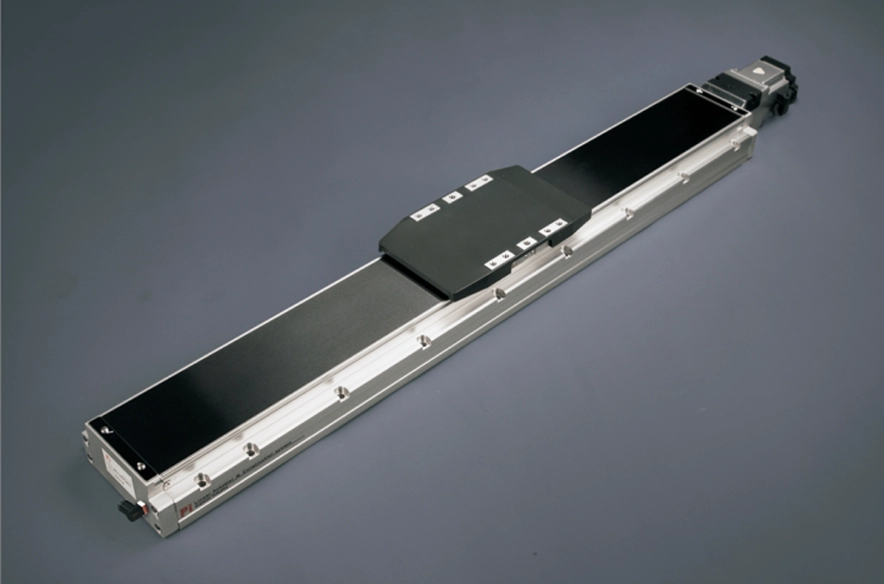

产品
本体宽度：150mm
重复精度：±0.01mm
水平负载：120kg
垂直负载：50kg
最大速度：2000mm/s
行程范围：100-1350mm
将电机加速和减速度设置为0.2s。
一般使用环境规范No适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。
交货时间：7-10天
| 基本仕样 | 重复定位精度(mm) | ±0.005/0.01 | ||||
| 滚珠丝杠导程 (mm) | 5 | 10 | 20 | 40 | ||
| 最高速度 (mm/s) ※1 | 250 | 500 | 1000 | 2000 | ||
| 最大可搬重量 | 水平使用（kg） | 120 | 120 | 83 | 43 | |
| 垂直使用（kg） | 50 | 40 | 25 | 12 | ||
| 定额推力（N） | 2563 | 1281 | 640 | 320 | ||
| 标准行程（mm）※2 | 100-1350mm/50mm间距 | |||||
| 部品 | AC伺服马达容量（W） | 750 | ||||
| 滚珠丝杠直径 (mm) | C7Ø20 | |||||
| 高刚性线性滑轨(mm) | 滚珠丝杠执行器 | |||||
| 联轴器（mm） | 12X19 | |||||
| 原点感应器 | 外掛掛部 | EE-SX672(NPN) | ||||
| 水平安装 | A | B | C | |
| Lead5 | 70kg | 1800 | 329 | 380 |
| 90kg | 1637 | 233 | 302 | |
| 120kg | 1220 | 140 | 210 | |
| Lead10 | 65kg | 1611 | 318 | 353 |
| 85kg | 1180 | 232 | 236 | |
| 120kg | 680 | 154 | 162 | |
| Lead20 | 35kg | 1150 | 392 | 518 |
| 55kg | 713 | 235 | 308 | |
| 83kg | 470 | 190 | 204 | |
| 铅40 | 15kg | 760 | 680 | 538 |
| 22kg | 500 | 396 | 320 | |
| 43kg | 260 | 231 | 210 | |
| 壁挂安装 | A | B | C | |
| Lead5 | 70kg | 226 | 223 | 1920 |
| 90kg | 251 | 253 | 1707 | |
| 120kg | 180 | 160 | 1210 | |
| Lead10 | 65kg | 286 | 338 | 1760 |
| 85kg | 198 | 252 | 1330 | |
| 120kg | 136 | 174 | 750 | |
| Lead20 | 35kg | 410 | 422 | 1260 |
| 55kg | 250 | 265 | 803 | |
| 83kg | 162 | 210 | 520 | |
| 铅40 | 15kg | 450 | 721 | 810 |
| 22kg | 266 | 421 | 530 | |
| 43kg | 172 | 251 | 280 | |
| 垂直安装 | A | C | |
| Lead5 | 20kg | 1168 | 1168 |
| 30kg | 811 | 811 | |
| 50kg | 510 | 510 | |
| Lead10 | 15kg | 1311 | 1311 |
| 25kg | 750 | 750 | |
| 40kg | 507 | 507 | |
| Lead20 | 10kg | 1602 | 1602 |
| 14kg | 987 | 987 | |
| 25kg | 620 | 620 | |
| 铅40 | 7kg | 1100 | 1100 |
| 12kg | 620 | 620 | |
| - | - | - | |
| MY | 886 |
| MP | 826 |
| MR | 1500 |
| 使用环境 | 传动方式 | 仕样 | 马达容量 （w） | 本体宽度（mm） | 重复定位精度 （mm） | 滚珠丝杠基本仕样 | 最大可搬重量(kg) | 最大速度 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| ねじ径（mm） | 导程(mm) | 水平使用 | 垂直使用 | |||||||
| 一般使用环境 | 滚珠丝杠 | GRC 5 | 100W | 54 | ±0.01 | 12 | 2 | 30 | 10 | 100 |
| 5 | 30 | 10 | 250 | |||||||
| 10 | 15 | 5 | 500 | |||||||
| 20 | 10 | 2.5 | 1000 | |||||||
| GRC 8 | 200/400W | 82 | ±0.01 | 16 | 5 | 50 | 15 | 250 | ||
| 10 | 30 | 8 | 500 | |||||||
| 20 | 18 | 3 | 1000 | |||||||
| GRC 12 | 400W | 120 | ±0.01 | 16 | 5 | 110 | 33 | 250 | ||
| 10 | 88 | 22 | 500 | |||||||
| 20 | 40 | 10 | 1000 | |||||||
| 32 | 30 | 8 | 1600 | |||||||
| GRC 15 | 750W | 150 | ±0.01 | 20 | 5 | 120 | 50 | 250 | ||
| 10 | 120 | 40 | 500 | |||||||
| 20 | 83 | 25 | 1000 | |||||||
| 40 | 43 | 12 | 2000 | |||||||
