GSL系列

技术指标:

发动机:

行程毫米:

轻巧且使用寿命长

机身宽度：134-70毫米

重复精度：±0.003mm

P44-C1 载荷：11公斤

P44-C2 载荷：25kg

最高速度：2500毫米/秒

行程范围：96-3744毫米

PDF

Cadenas3 下载

高精度、高刚性、外部注油

业内唯一获得专利的燃油喷嘴设计，在滑座上设有一个燃油喷嘴用于喷油，可同时对滑轨和滑块进行喷油和维护，使维护更加方便省时。

长途旅行，规格齐全，定位便捷

四柱滚珠式嵌入式直线电机滑台，行程最大可达3744mm，行程可根据客户需求增加。

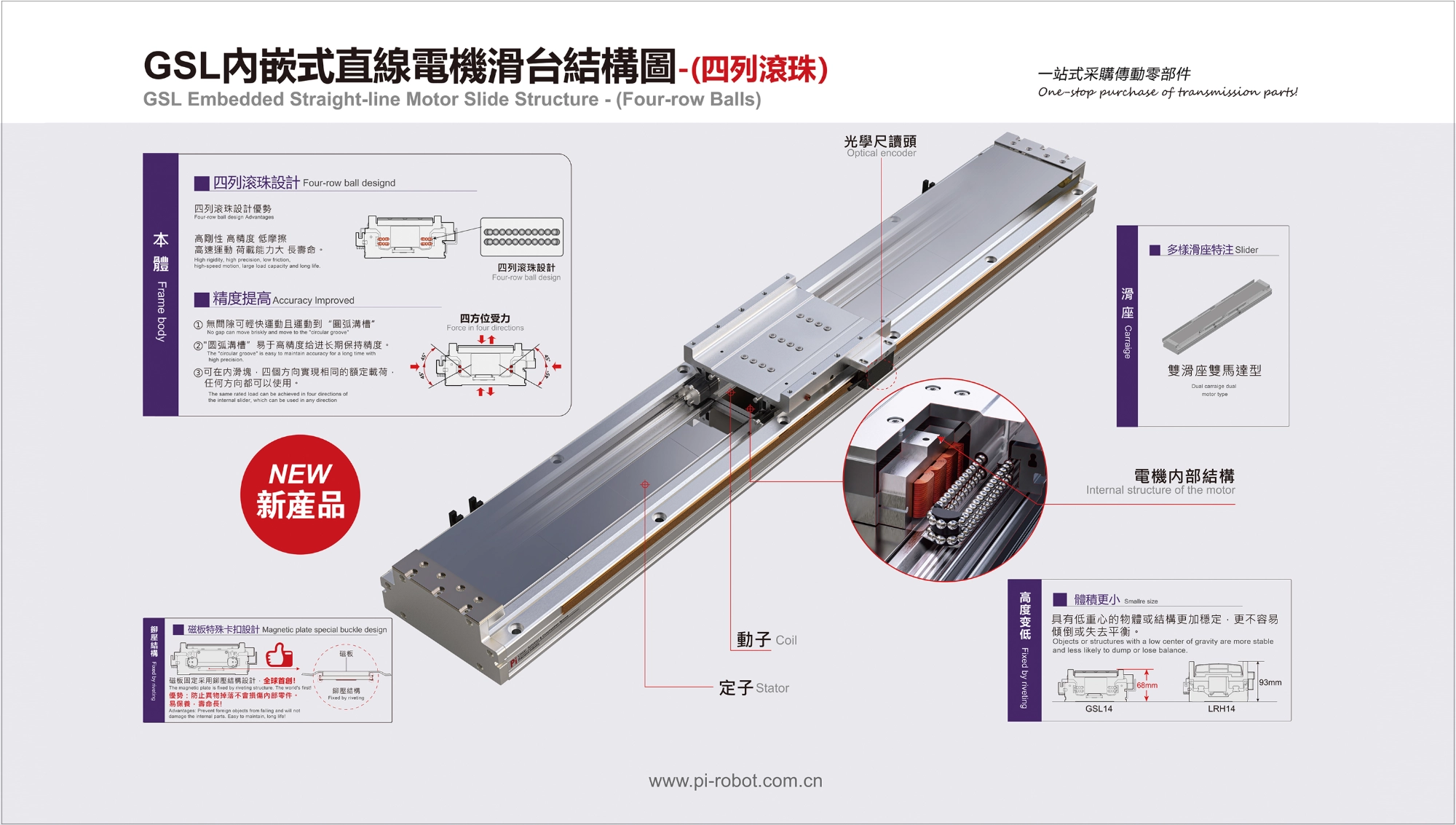

嵌入式滚珠滑轨结构

将滑动导轨嵌入铝挤压型材后，通过研磨设备在两侧磨削出平行且精度相同的轨道，这将比用铝挤压型材锁定两条标准线导轨获得更高的精度。

多种可选驱动程序

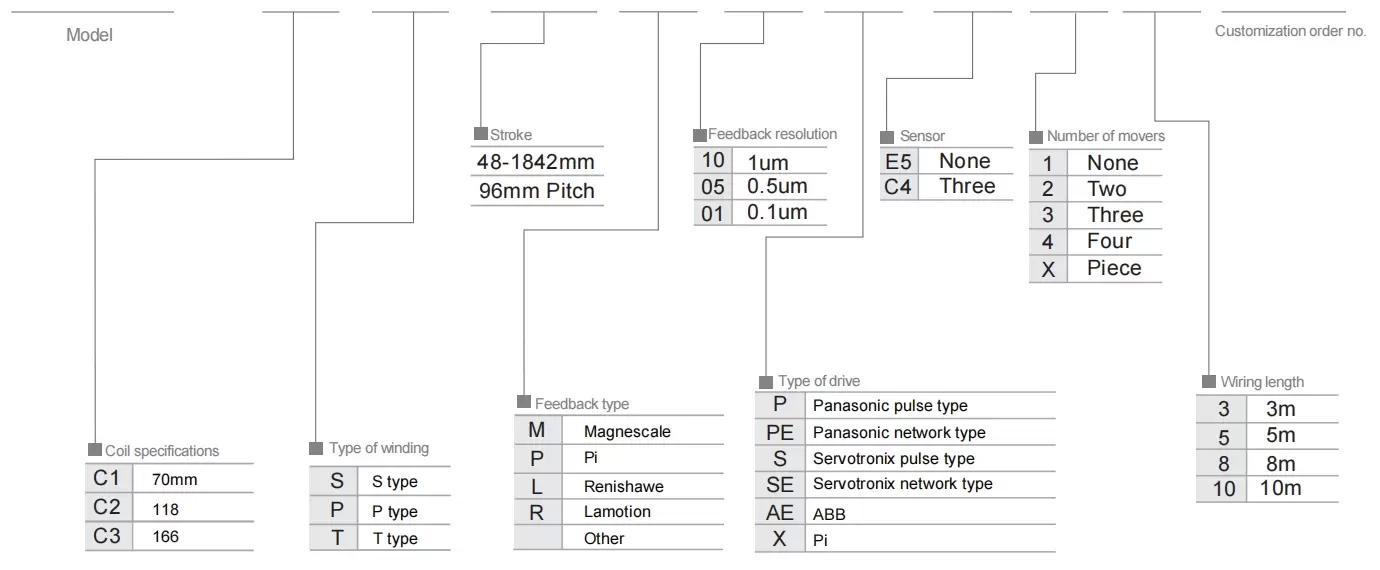

订购方式

GSL14 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

规格

目录	线圈规格	P44-C1	P44-C3
规格	重复性（毫米）	±0.003
	最大有效载荷（千克）	11	25
	最大速度（毫米/秒）	2500
	连续推力(N)	48	144
	峰值推力（牛顿）	105	315
	连续电流（安培）	3.3	3.3
	峰值电流（阿姆斯）	10.5	10.5
	力常数（牛顿/臂）	14.5	43.5
	电感(mH)	10.3	30.9
	电阻（欧姆）	1.9	5.7
	磁极间距（毫米）	24

传感器布局

※1 加速和减速值设置为 0.2 秒。

※2 当行程超过 600mm 时，滚珠丝杠会发生跳动。在这种情况下，建议降低工作速度。详情请参阅 P85。

在规定的使用条件下，产品使用寿命为10000公里。

数据信息不适用于吊装反向安装。如需进行吊装反向安装，请联系我们了解详情。

允许悬挑

（单位：毫米）

水平安装		加载	一个	B	C
加载	P44-C1	3公斤	300	250	250
		5公斤	200	130	130
		7公斤	120	100	100
		9公斤	90	70	70
		11公斤	80	60	60
	P44-C3	10公斤	300	260	260
		15公斤	200	160	160
		20公斤	150	120	120
		25公斤	120	90	90
		30公斤	80	80	80

（单位：毫米）

墙面安装		加载	一个	B	C
加载	P44-C1	3公斤	250	250	300
		5公斤	130	130	200
		7公斤	100	100	120
		9公斤	70	70	90
		11公斤	60	60	80
	P44-C3	10公斤	260	260	300
		15公斤	160	160	200
		20公斤	120	120	150
		25公斤	90	90	120
		30公斤	80	80	80

静载荷力矩

（单位：牛米）

方向	P44-C1	P44-C3
我的	283	1403
议员	283	1403
先生	990	2229

速度与加速度的关系

P35-C1

速度（米/秒）加速度（G）负载（千克）	1米/秒	1.5米/秒	2米/秒	2.5米/秒	3米/秒	3.5米/秒
3	2.2	2.2	2.2	2.1	1.9	1.8
5	1.6	1.6	1.5	1.3	1.3	1.2
7	1.2	1.2	1	0.9	0.9	0.9
9	1	0.9	0.9	0.8	0.8	0.7
11	0.8	0.8	0.7	0.7	0.7	0.6

P44-C3

速度（米/秒）加速度（G）负载（千克）	1米/秒	1.5米/秒	2米/秒	2.5米/秒	3米/秒	3.5米/秒
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1.5	1.5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0.9	0.8

电动执行器规格指数

使用地点	驱动模式	型号规格	电机规格	主体宽度（毫米）	身体高度（毫米）	重复性（毫米）	连续推力(N)	峰值推力（牛顿）	lrms(A)	最大有效载荷（千克）	最高速度（毫米/秒）*1
标准	线性电机机器人	GSL7	P27-C1	75	65	±0.003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0.003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0.003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0.003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0.003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0.003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0.003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0.003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0.003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0.003	408	897	3.3	70

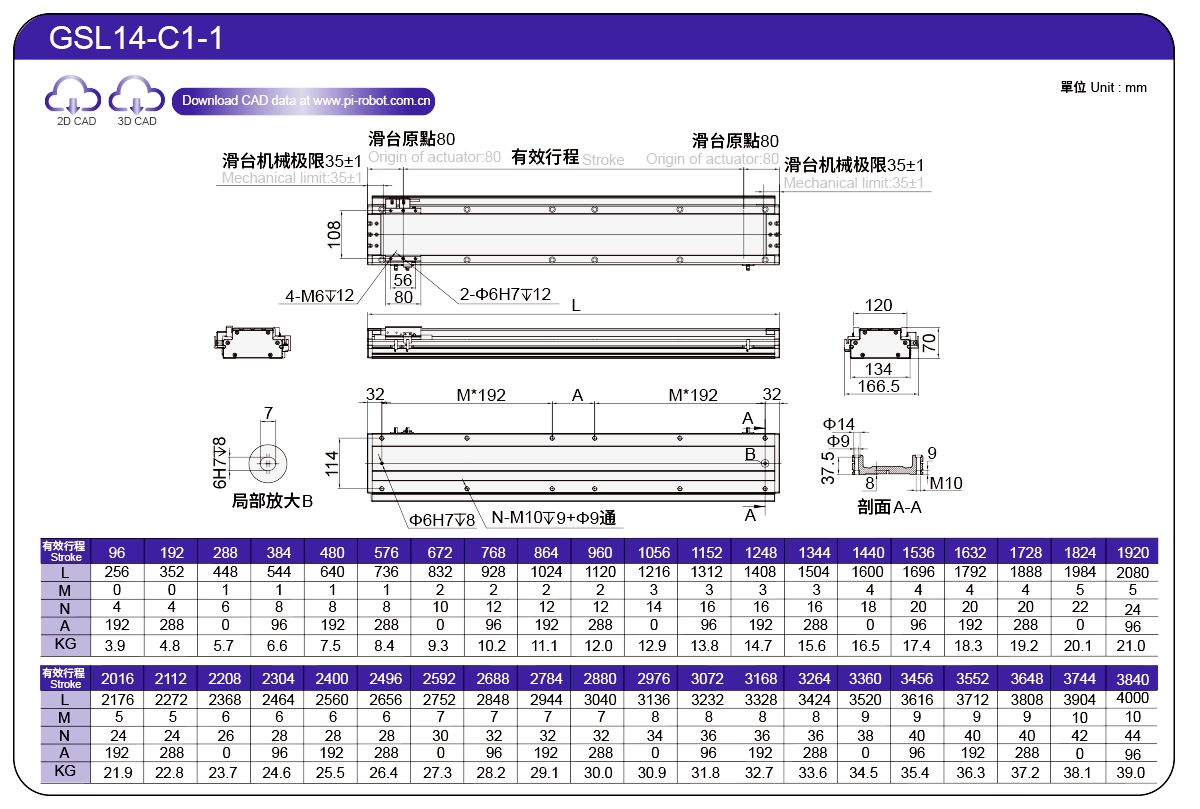

C1-1/C1-2

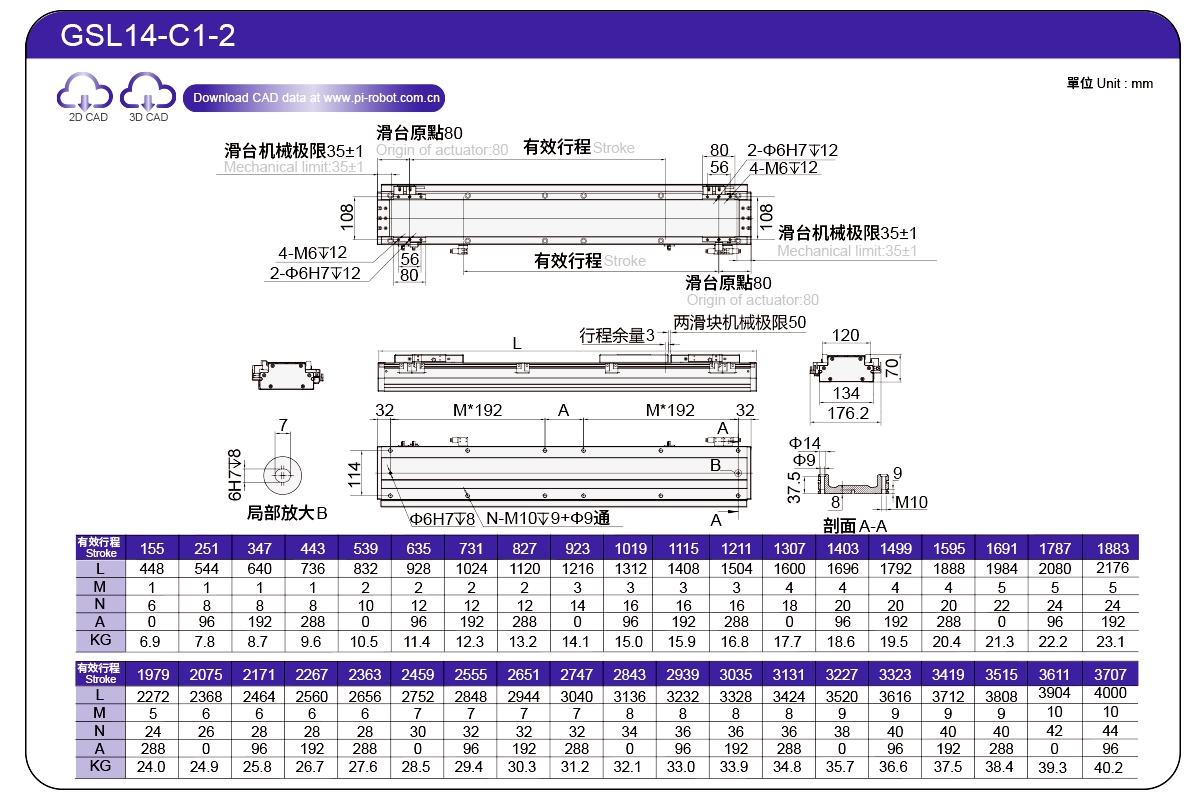

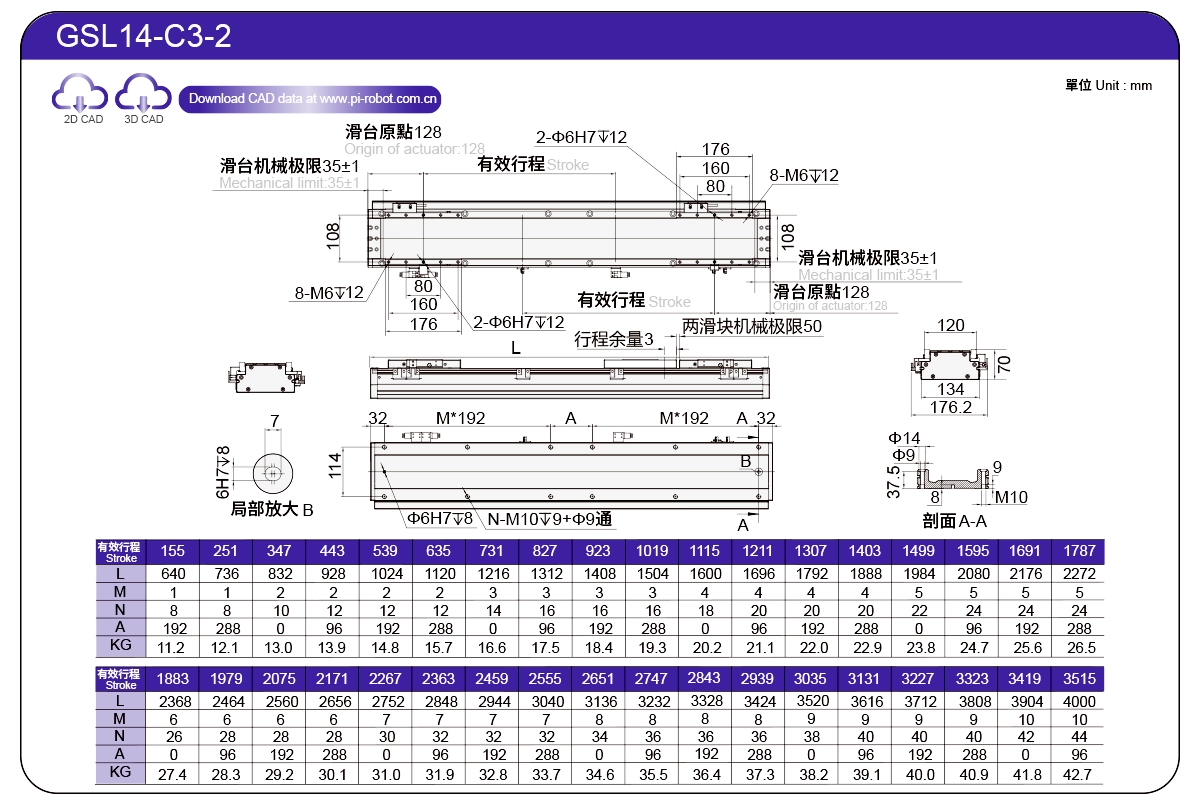

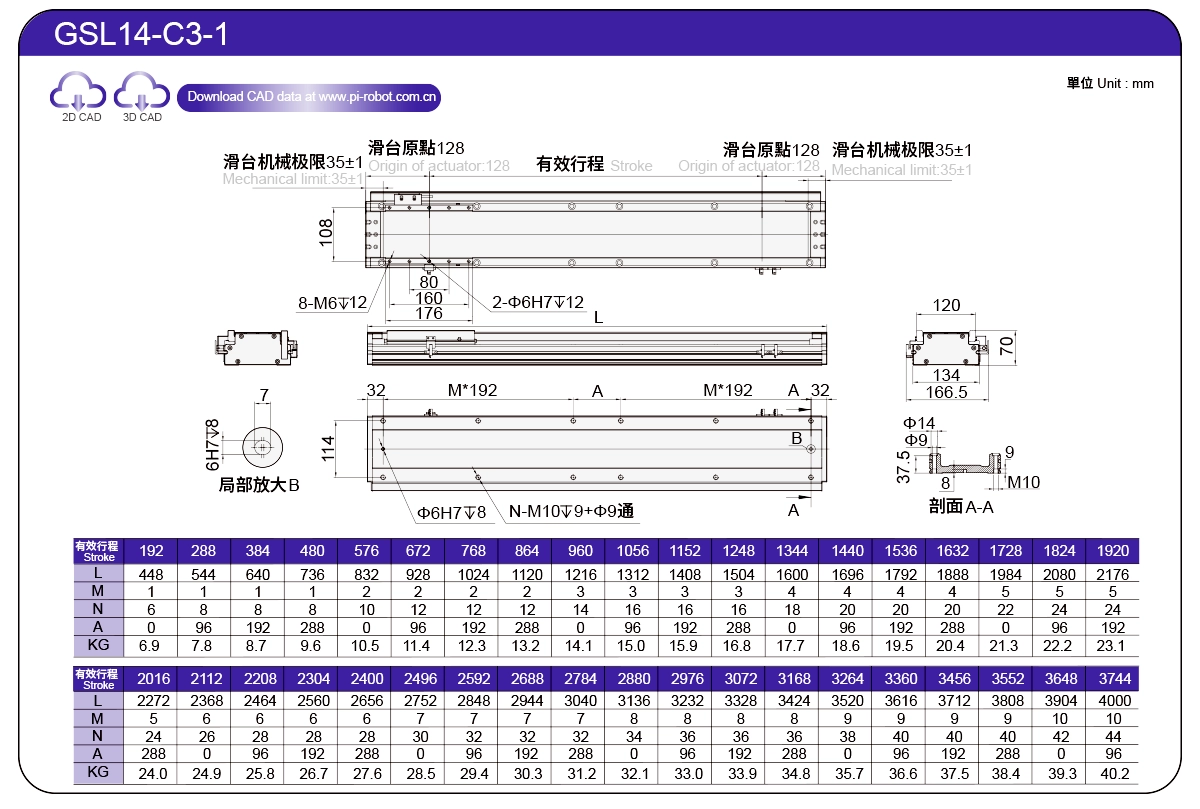

C3-1/C3-2
