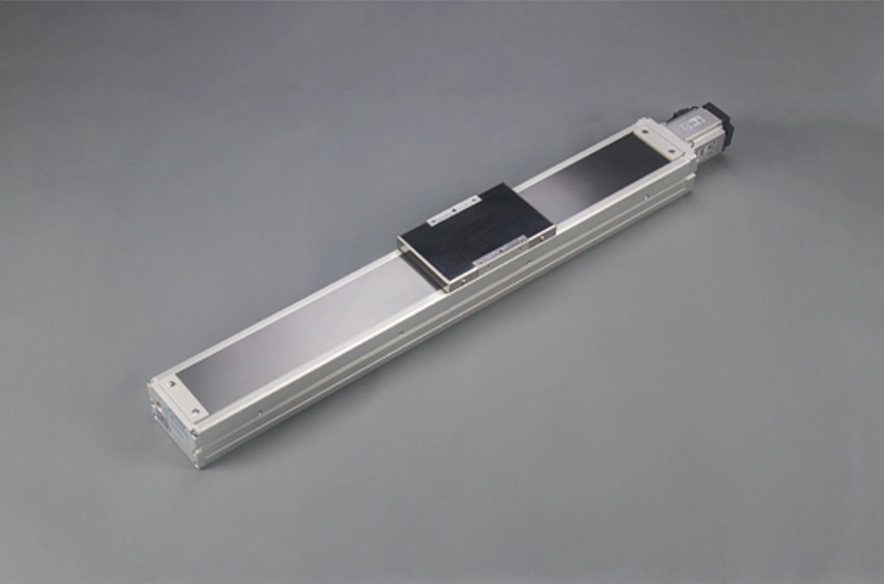

RMD系列

产品仕样:

马达转折方向:

行程范围 mm:

重量轻、寿命长

重复精度：±0.01mm

水平负载：50kg

垂直负载：12kg

最高速度：1600mm/s

标准行程：100-1050mm

将电机加速和减速度设置为0.2s。

一般使用环境规范No适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。

交货时间：7-10天

PDF

Cadenas3 下载

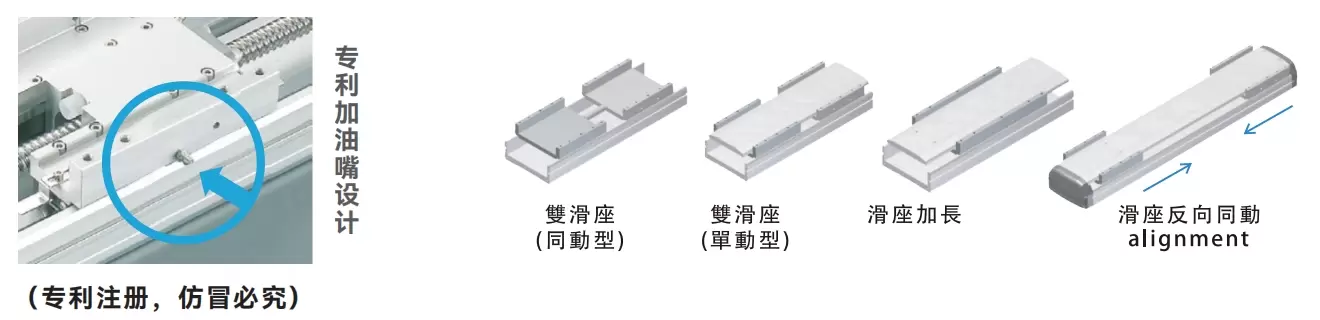

多种滑座款式

机身与滑块一体成型，改善了刚性差的问题，并减小了本体宽度，使设备的安装空间更小。业内唯一获得专利的燃油喷嘴设计，采用滑道上的单个燃油喷嘴喷油。可同时注油和维护螺母及多组滑块，让您维护更方便、省时。燃油喷嘴的安装方向可根据客户需求选择。

高刚性本体/高刚性上盖

高刚性车身：探索采用一体式铝挤压结构，通过元素分析获得最佳刚性重量比结构设计。防缠绕上盖：采用特殊的防缠绕设计，长途使用时上盖No易扭曲或变形。

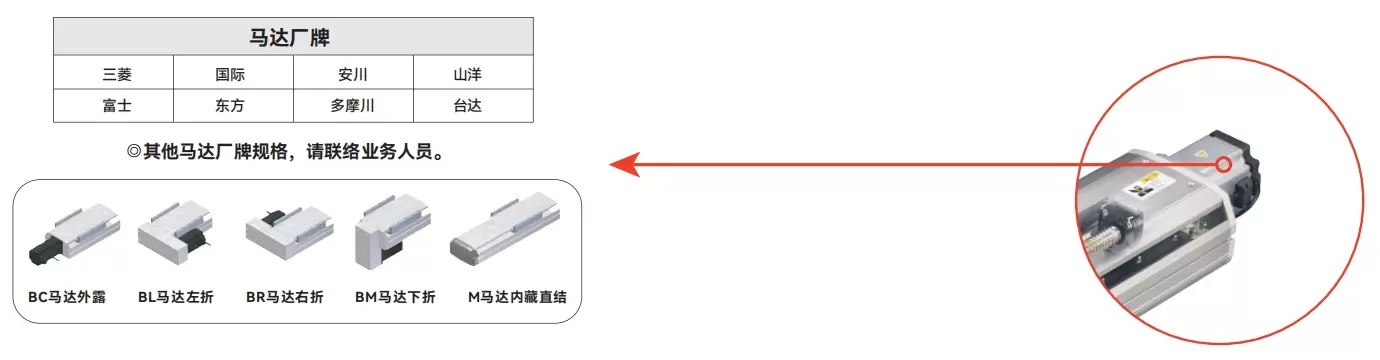

电机品牌

可与各品牌伺服电机配对。多方向电机安装位置可供选择，使机器设计更加灵活

电机品牌

可与各品牌伺服电机配对。多方向电机安装位置可供选择，使机器设计更加灵活

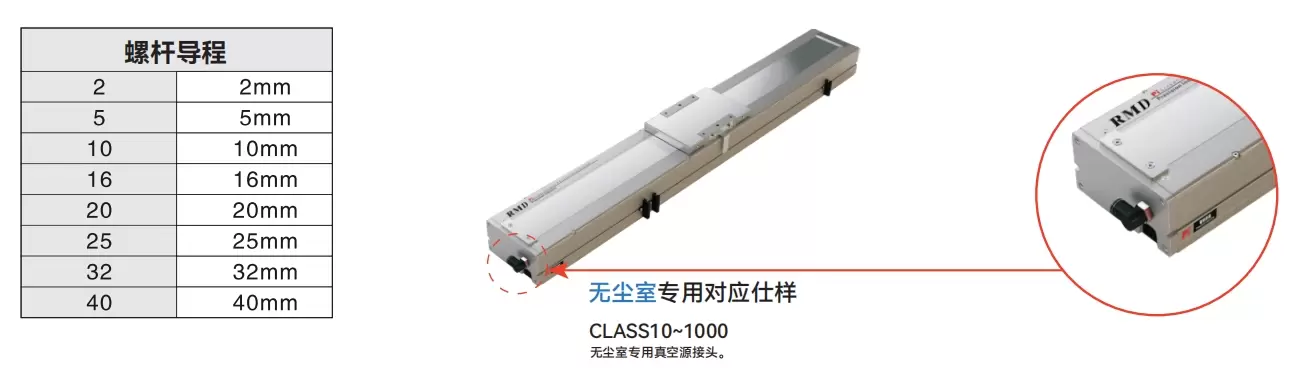

螺杆品牌导程，无座可供选择

可根据No同的精度和速度选择合适的螺杆基本仕样和品牌。

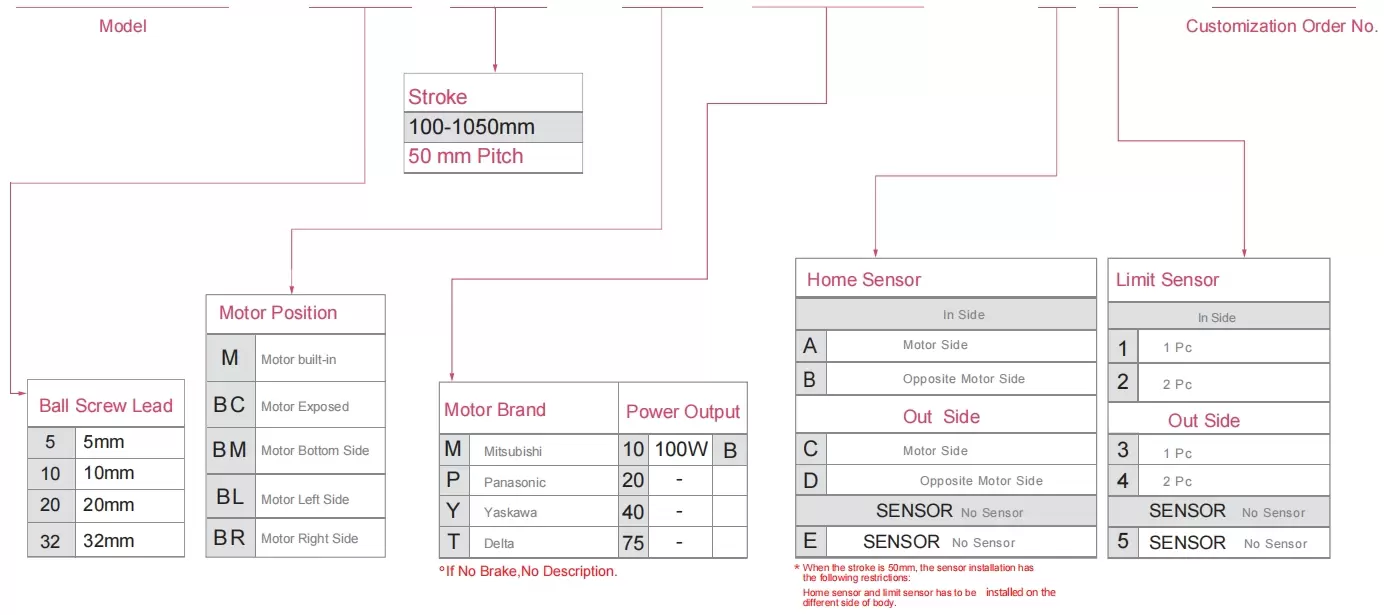

型表示方式

RMD12-L5-100-M-M10B-C4-0001

基本仕样

基本仕样	重复定位精度(mm)		±0.01
	滚珠丝杠导程 (mm)		5	10	20	32
	最大速度（mm/s）		250	500	1000	1600
	最大可搬重量	水平使用（kg）	50	30	18	5
		垂直使用（kg）	12	8	3	-
	定额推力（N）		341	170	85	53
	标准行程（mm）		100-1050mm/50mm间距
部品	AC伺服马达容量（W）		100W
	滚珠丝杠直径 (mm)		C7Ø16
	高刚性线性滑轨（mm）		W12XH7.5
	联轴器（mm）		10X8
	原点感应器	外掛掛部	EE-SX672(NPN)
		内置	EE-SX674(NPN)

感应器接线图

加减速值设定为0.2s。

*行程超过750mm时，滚珠丝杠会出现跳动。在这种情况下我们建议降低工作速度。详情请参阅P85。

容许负载力矩表

（单位：mm）

水平安装		A	B	C
Lead5	30kg	882	65	78
	40kg	606	43	51
	50kg	437	29	35
Lead10	15kg	875	138	157
	25kg	485	73	83
	30kg	386	56	64
Lead20	5kg	1160	384	386
	10kg	561	180	181
	18kg	288	88	89
铅32	3kg	822	444	385
	5kg	492	255	224
	-	-	-	-

（单位：mm）

壁挂安装		A	B	C
Lead5	25kg	100	84	1102
	35kg	63	52	725
	50kg	35	29	433
Lead10	10kg	250	221	1311
	20kg	110	97	633
	30kg	64	56	385
Lead20	5kg	317	316	955
	12kg	147	144	455
	18kg	89	88	288
铅32	2kg	591	682	1256
	5kg	224	255	488
	-	-	-	-

（单位：mm）

垂直安装		A	C
Lead5	5kg	544	544
	8kg	341	341
	12kg	227	227
Lead10	4kg	606	606
	8kg	303	303
	-	-	-
Lead20	2kg	961	961
	3kg	639	639
	-	-	-

静态容许负载惯量

(单位：(N.m)

MY	150
MP	150
MR	150

*图表中的扭矩值表示重心。

*产品在规定条件下使用时使用寿命为10,000公里。

*数据信息No适用于吊顶反向使用。如果您想采用吸顶式反向使用，请联系我们了解详细信息。

电动执行器基本仕样指标

使用环境	传动方式	仕样	马达容量（w）	本体宽度（mm）	重复定位精度（mm）	滚珠丝杠基本仕样		最大可搬重量(kg)		最大速度 (mm/s) *1
使用环境	传动方式	仕样	马达容量（w）	本体宽度（mm）	重复定位精度（mm）	ねじ径（mm）	导程(mm)	水平使用	垂直使用	最大速度 (mm/s) *1
一般使用环境	滚珠丝杠	RMD12	100W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMD14	200W	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMD17	400W	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMD22	750W	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMD28	1500W	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

* 最高速度基于伺服电机最大转速（3000）。最高速度以步进电机最大转速（500）为准。

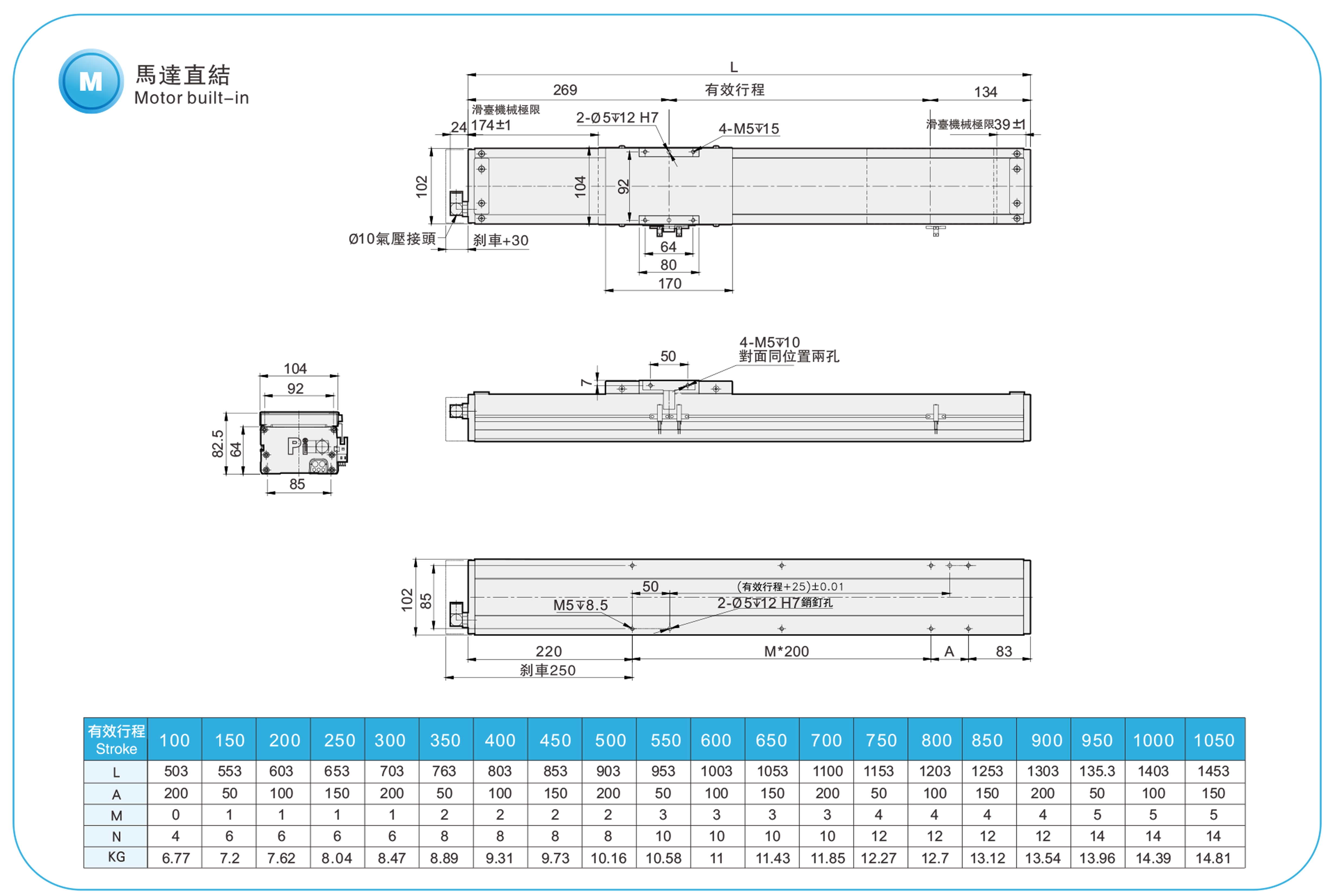

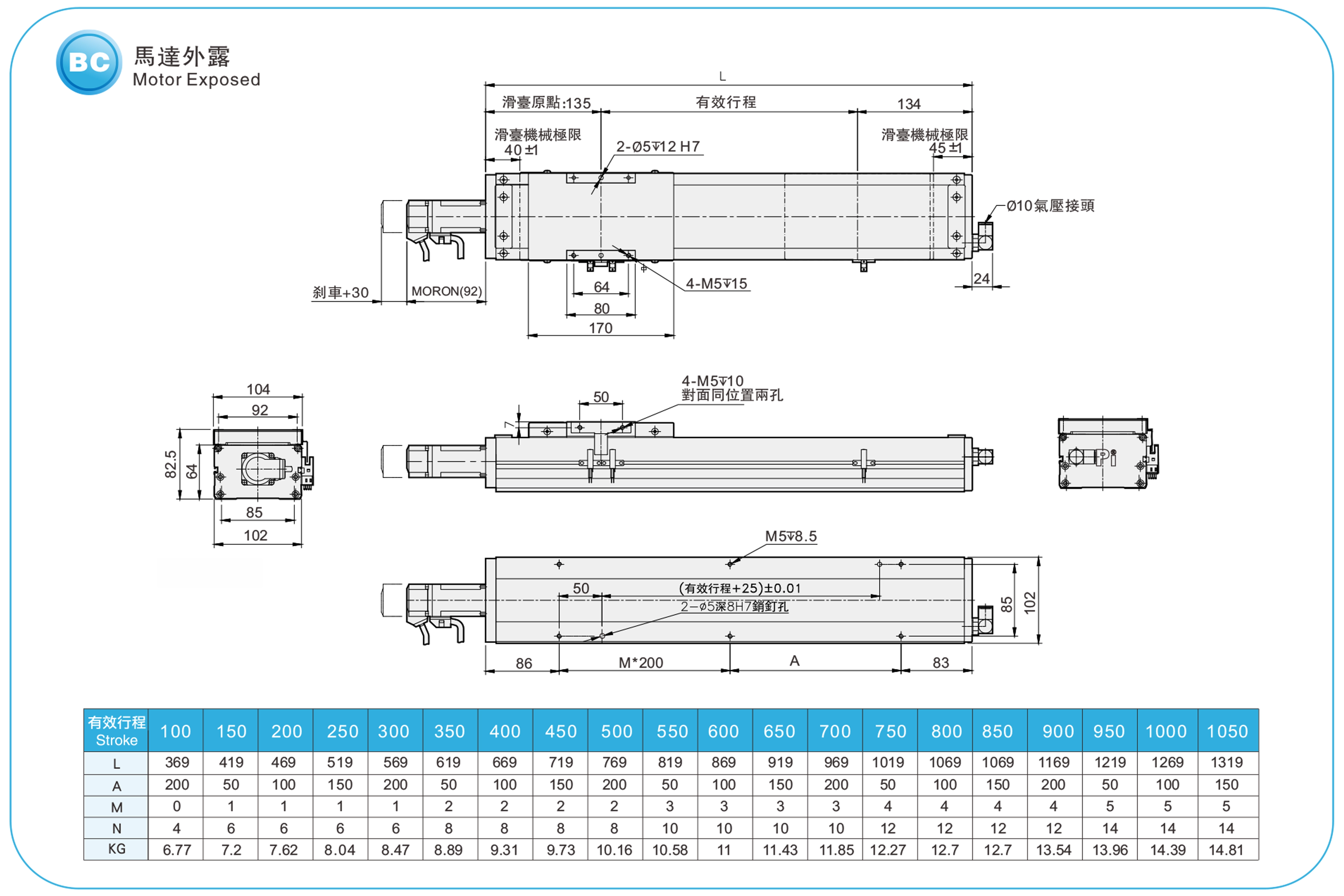

电机外掛掛露式/电机内置式

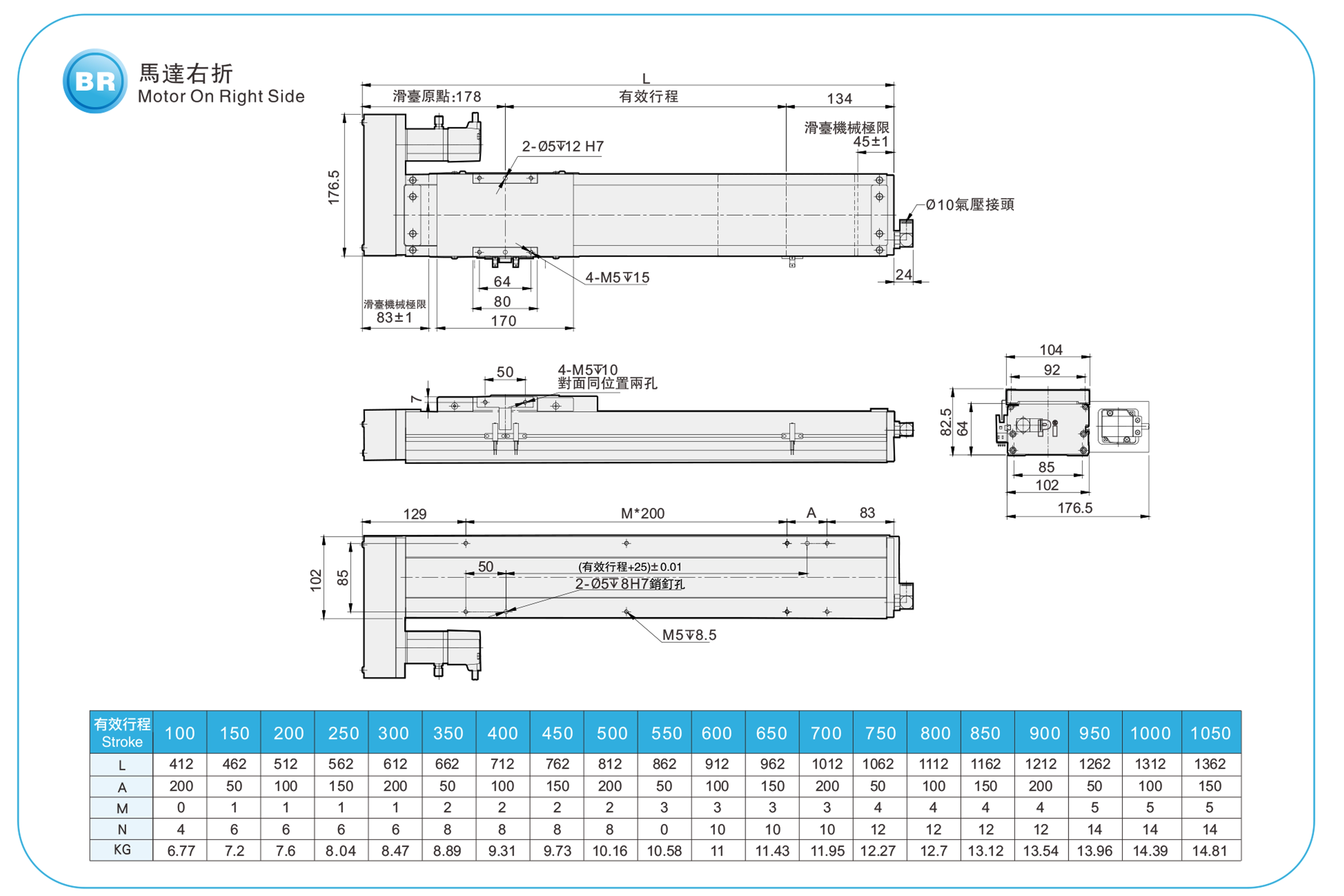

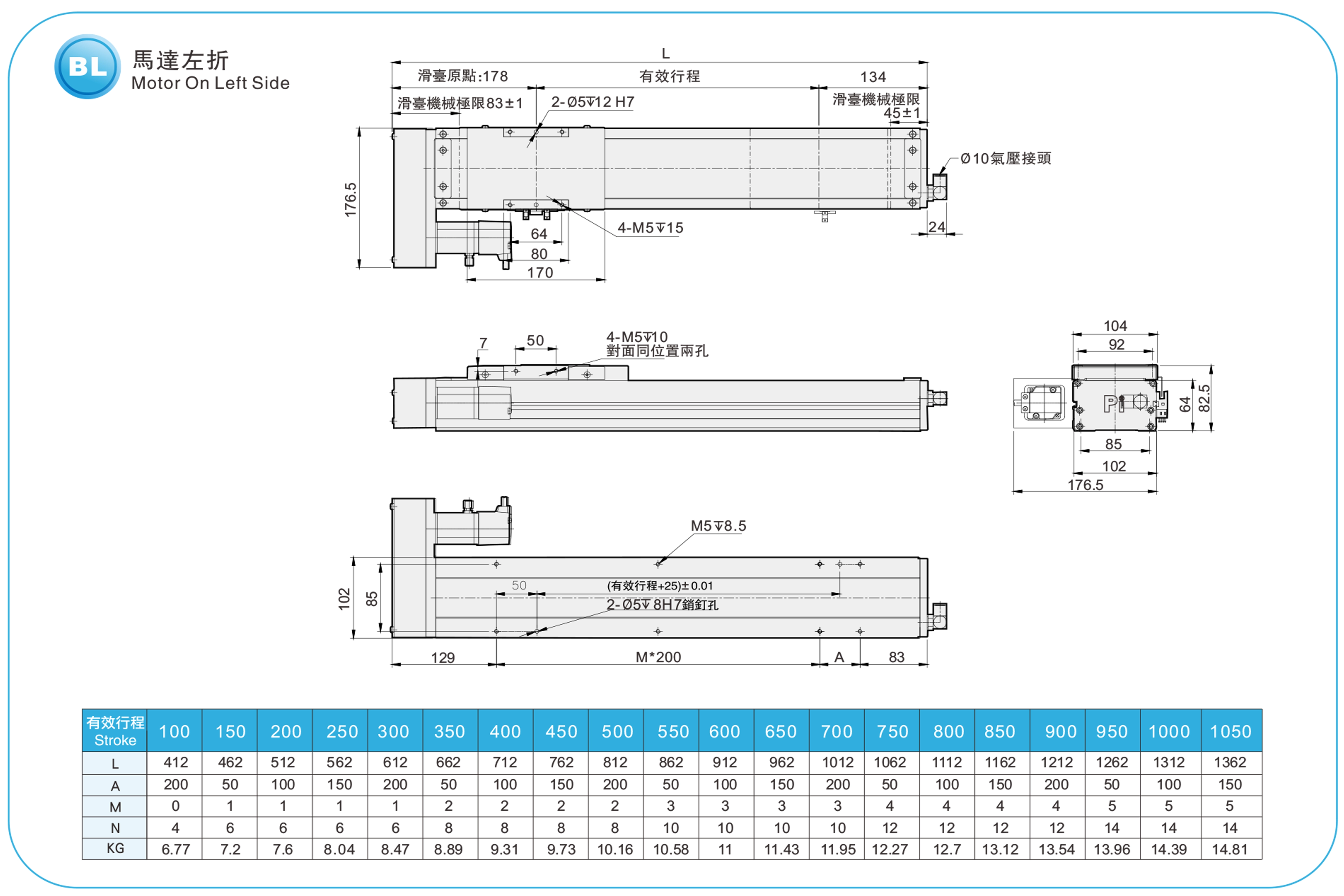

电机左折/电机右折

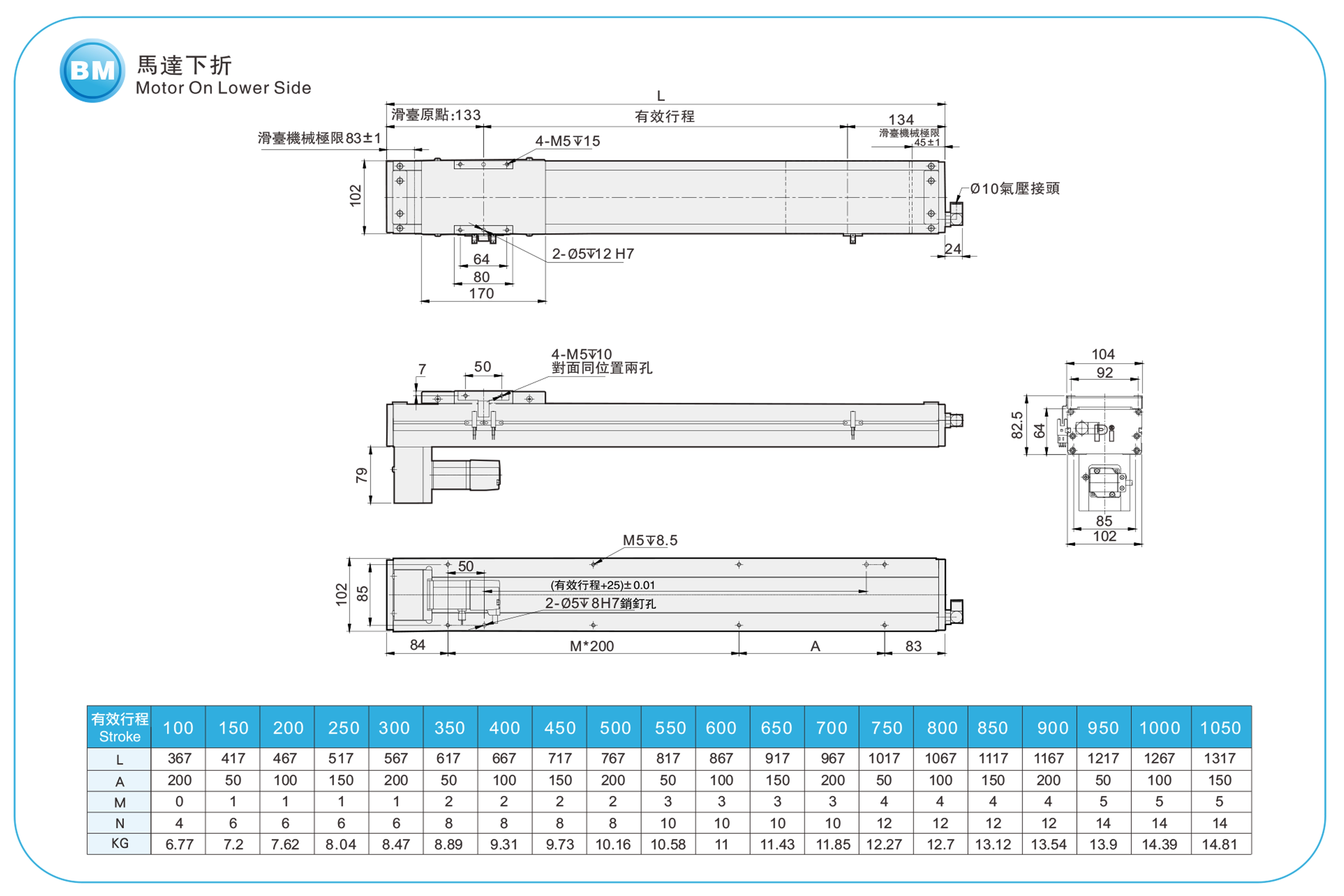

电机位于下折
