重量轻、寿命长

X轴(RMH22)

重复精度：±0.01(mm）

滚珠丝杠导程：25(mm）

最大速度：1250(mm/s）

行程：100-1250(mm) 50mm节距

交流伺服电机输出：750(w)

Y轴(RMH17)

重复精度：±0.01(mm）

滚珠丝杠导程：20(mm）

最大速度：1000(mm/s）

行程：50-750(mm) 50mm节距

交流伺服电机输出：400(w)

Z轴(RMH14)

重复精度：±0.01(mm）

滚珠丝杠导程：10(mm）

最大速度：500(mm/s）

行程：50-550(mm) 50mm节距

交流伺服电机输出：400(w)

Z轴最大负载：22(kg）

PDF

多轴组合说明

通过单轴滑台的多种组合，我们开发了2轴和3轴多轴手动作业
（1）与立式多节机器人相比，价格低廉
（2）巧妙的机械设计实现了高刚性正交机器人，可以减少振动和变形
（3）单轴滑台的各种可能的组合

连接方向

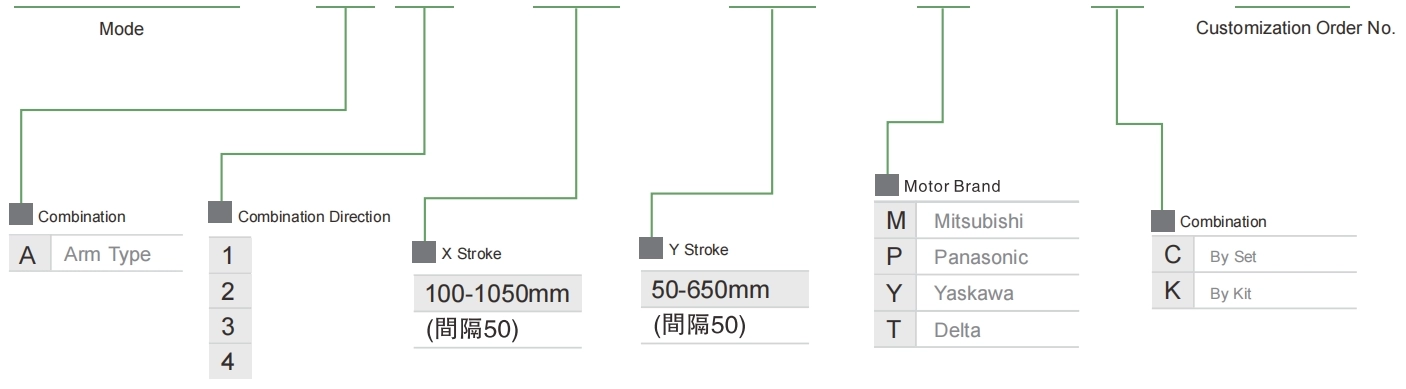

订购方式

XYMH876-A 1-650 - 400- 200 - M - C - 0001

负载规格

最大有效负载

Y行程（毫米）	50	150	250	350	450	550	650
Y 有效负载（公斤）	24	20	17 号	15	13	11	9

电动执行器规格指标

使用地点	驱动模式	规格	组合	轴数	最大速度(mm/s)			行程（毫米）
使用地点	驱动模式	规格	组合	轴数	X轴	Y轴	Z轴	X轴	Y轴	Z轴
标准	滚珠丝杠	XYMH440-A	一个	2轴	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3轴	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2轴	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2轴	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3轴	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3轴	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	磷	2轴	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3轴	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3轴	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	F	2轴	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550
