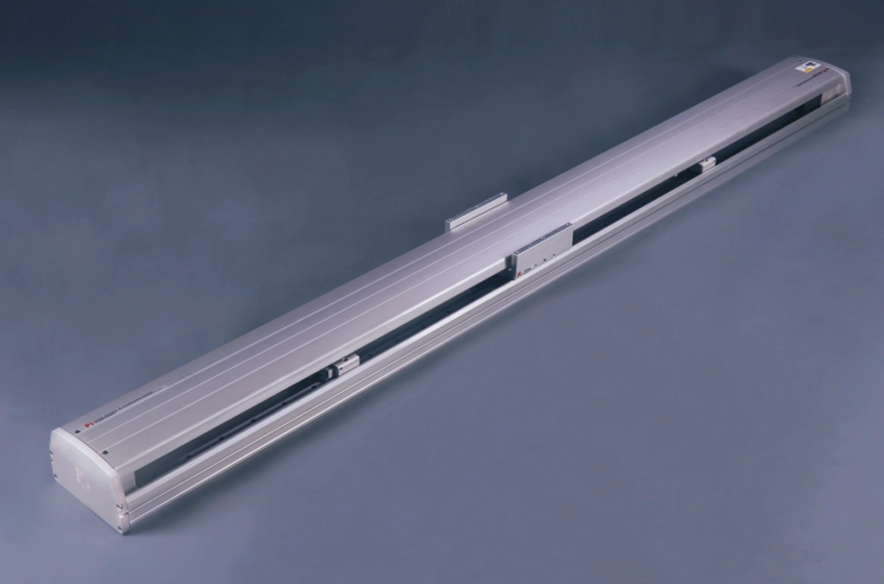

轻巧且使用寿命长

重复精度：±0.01mm

水平载荷：130公斤

垂直载荷：50公斤

最高速度：1600毫米/秒

冲程螺距：850-2400毫米

将电机加速和减速时间设置为0.2秒。

标准规范不适用于倒置式起重机。如有任何要求，请致电或在线留言联系我们。

配送时间：7-10天

PDF

3D下载

Cadenas3 下载

多种滑动座椅款式

机身与滑块一体成型，改善了刚性不足的问题，并减小了宽度，从而缩小了设备的安装空间。业内独有的专利燃油喷嘴设计，采用滑块上的单个燃油喷嘴进行注油，可同时完成注油和螺母及多组滑块的维护，使您的维护更加便捷省时。燃油喷嘴的安装方向可根据客户需求选择。

高刚性本体/高刚性上盖

高刚性机身：探索采用一体式铝挤压结构，并通过单元分析获得最佳刚度重量比的结构设计。防缠绕上盖：采用特殊的防缠绕设计，上盖在长时间使用过程中不易扭曲变形。

摩托品牌

可与多种品牌的伺服电机配套使用。提供多种电机安装方向选择，使机器设计更加灵活。

摩托品牌

可与多种品牌的伺服电机配套使用。提供多种电机安装方向选择，使机器设计更加灵活。

螺丝品牌铅头，无可选座。

根据不同的精度和速度要求，可以选择合适的螺丝规格和品牌。

订购方式

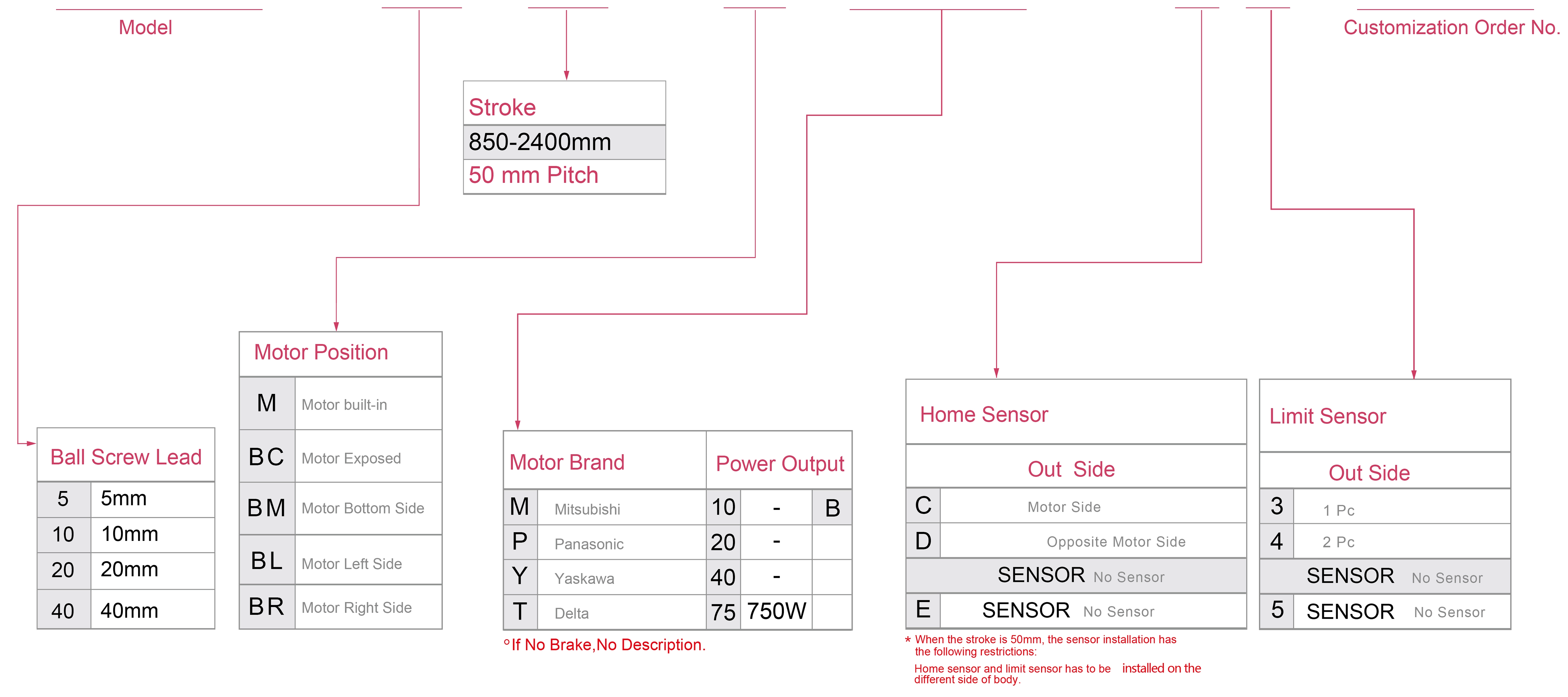

RMH22S - L5-850- M -M75B - C4 -0001

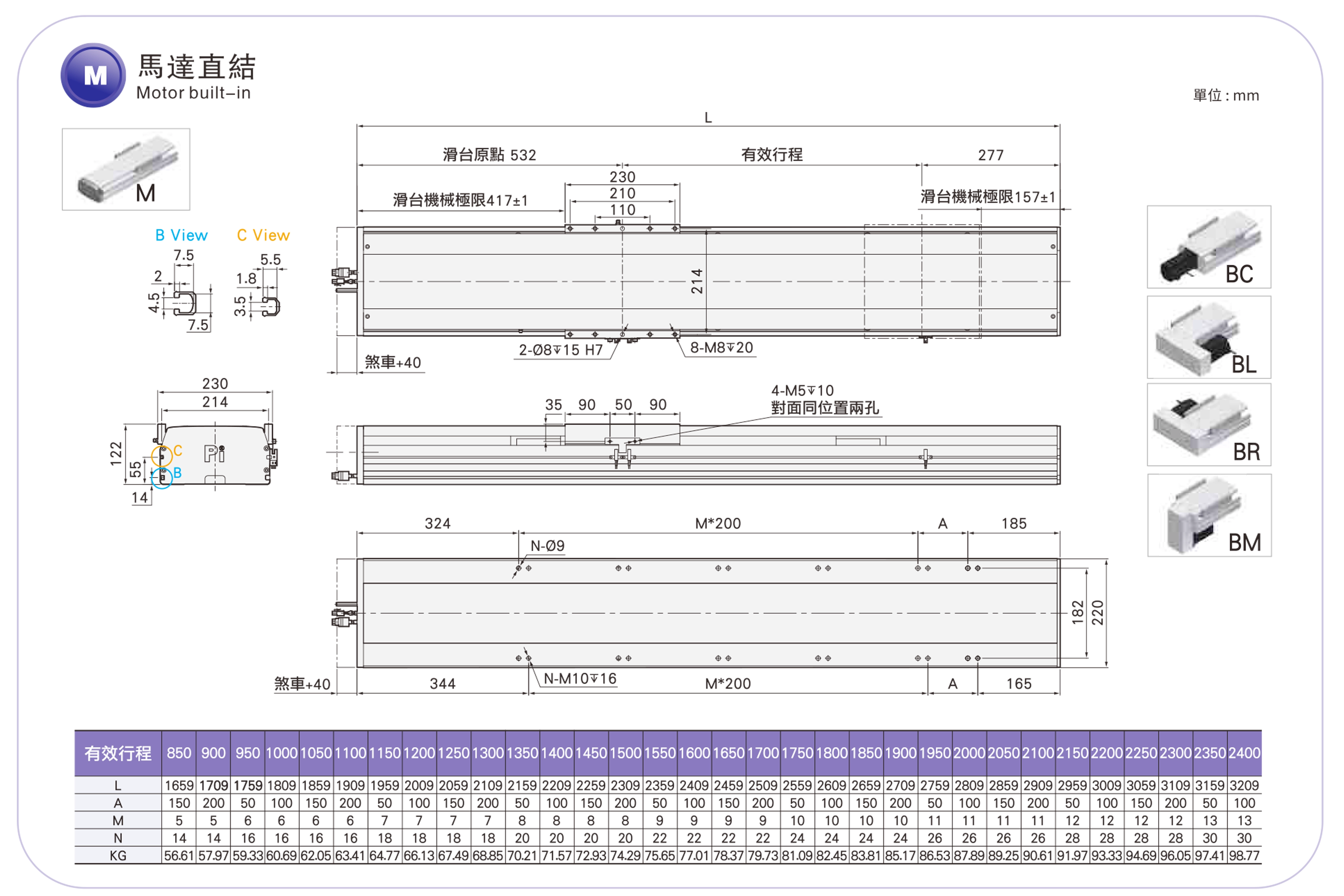

规格

规格	重复性（毫米）		±0.01
	滚珠丝杠导程（毫米）		5	10	20	40
	最大速度（毫米/秒）		250	400	800	1600
	最大有效载荷	水平方向（千克）	130	130	85	43
		垂直（公斤）	50	40	25	12
	额定推力（牛顿）		2563	1281	640	320
	桨距（毫米）		850-2400毫米/50毫米间距
部分	交流伺服电机功率（瓦）		750瓦
	滚珠丝杠直径（毫米）		C7Ø20
	高刚性直线导轨（毫米）		宽20厘米，高15厘米
	耦合（毫米）		19X12
	家庭传感器	外部	EE-SX672(NPN)

传感器布局

加速和减速值设置为 0.2 秒。

*当行程超过750mm时，滚珠丝杠会发生跳动。在这种情况下，建议降低工作速度。详情请参阅P85。

允许悬挑

（单位：毫米）

水平安装		一个	B	C
Lead5	80公斤	3311	411	403
	100公斤	2534	320	308
	130公斤	2113	228	221
Lead10	70公斤	2700	430	394
	90公斤	2022	320	294
	130公斤	1311	198	184
Lead20	40公斤	2044	662	558
	60公斤	1316	417	352
	85公斤	886	272	231
铅40	20公斤	1180	766	533
	25公斤	927	599	418
	43公斤	510	318	224

（单位：毫米）

墙面安装		一个	B	C
Lead5	85公斤	370	388	3066
	105公斤	288	299	2389
	130公斤	221	228	2113
Lead10	75公斤	368	398	2515
	95公斤	277	300	1926
	130公斤	184	198	1328
Lead20	45公斤	490	582	1805
	65公斤	321	381	1204
	85公斤	231	272	886
铅40	25公斤	418	601	930
	35公斤	286	408	644
	43公斤	224	318	510

（单位：毫米）

垂直安装		一个	C
Lead5	30公斤	1301	1301
	40公斤	977	977
	50公斤	781	781
Lead10	20公斤	1735	1735
	30公斤	1156	1156
	40公斤	867	867
Lead20	15公斤	1835	1835
	20公斤	1376	1376
	25公斤	1101	1101
铅40	7公斤	1943	1943
	12公斤	1133	1133
	-	-	-

静载荷力矩

（单位：牛米）

我的	1254
议员	1254
先生	1254

*图表中的扭矩值表示重心位置。

*产品在规定条件下使用时，使用寿命为10000公里。

*数据信息不适用于吊装反向安装。如需吊装反向安装，请联系我们了解详情。

电动执行器规格指数

使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	滚珠丝杠规格		最大有效载荷（千克）		最高速度（毫米/秒）*1
使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	外径（毫米）	铅（毫米）	水平的	垂直的	最高速度（毫米/秒）*1
标准环境	滚珠丝杠	RMH12	100瓦	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200瓦	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200瓦	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400瓦	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400瓦	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750瓦	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750瓦	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500瓦	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

超长行程系列

使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	滚珠丝杠规格		最大有效载荷（千克）		最高速度（毫米/秒）*1
使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	外径（毫米）	铅（毫米）	水平的	垂直的	最高速度（毫米/秒）*1
标准环境	滚珠丝杠	RMH17S	400瓦	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750瓦	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750瓦	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* 最高速度取决于伺服电机的最大转速（3000 rpm）。最高速度取决于步进电机的最大转速（500 rpm）。
