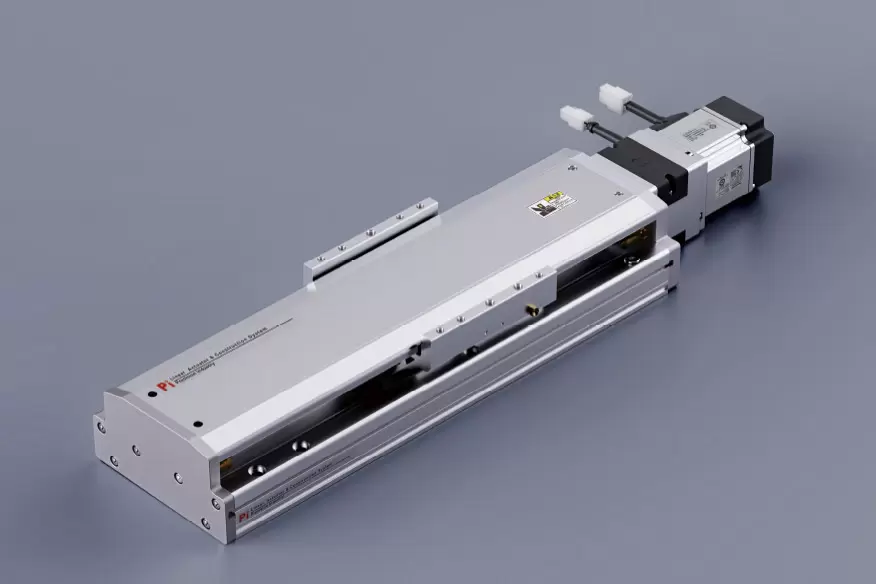

重量轻、寿命长

本体宽度：200-102mm

重复精度：±0.005/0.01mm

水平负载：150kg

垂直负载：55kg

最大速度：2000mm/s

行程范围：1000-2600mm

将电机加速和减速度设置为0.2s。

一般使用环境规范No适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。

交货时间：7-10天

PDF

3D下载

Cadenas3 下载

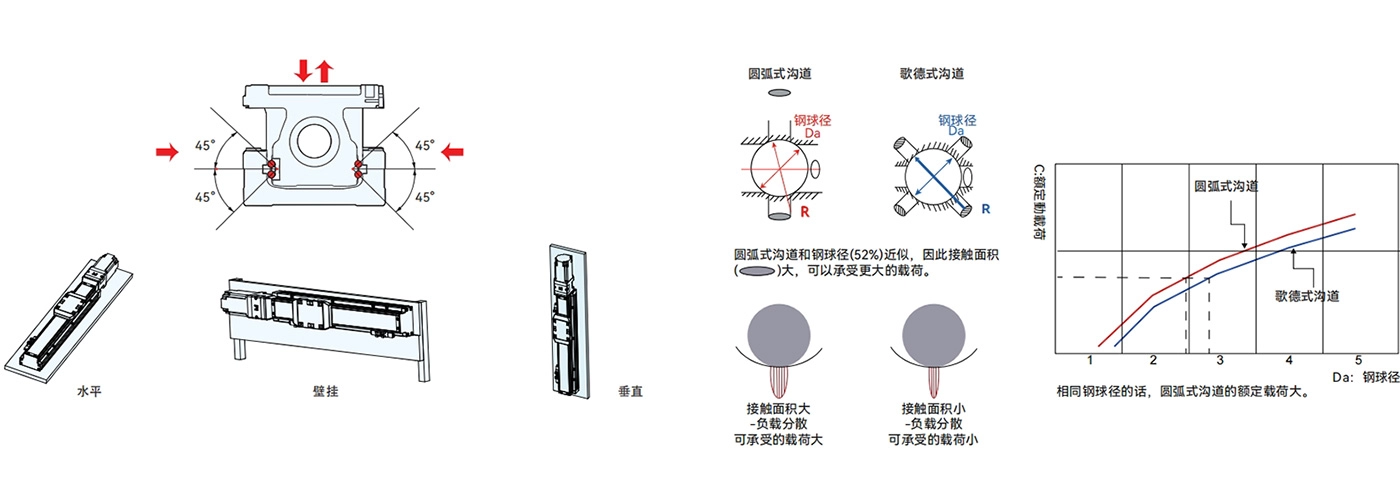

四柱球设计 - 提高精度

无间隙，可轻松轻松地移动至“圆弧槽”，易于长期保持高精度。
内部滑块可以在四个方向上达到相同的额定负载，并且可以在任何方向上使用。
高刚性、高精度、低摩擦、高速运动负载能力强、使用寿命长。

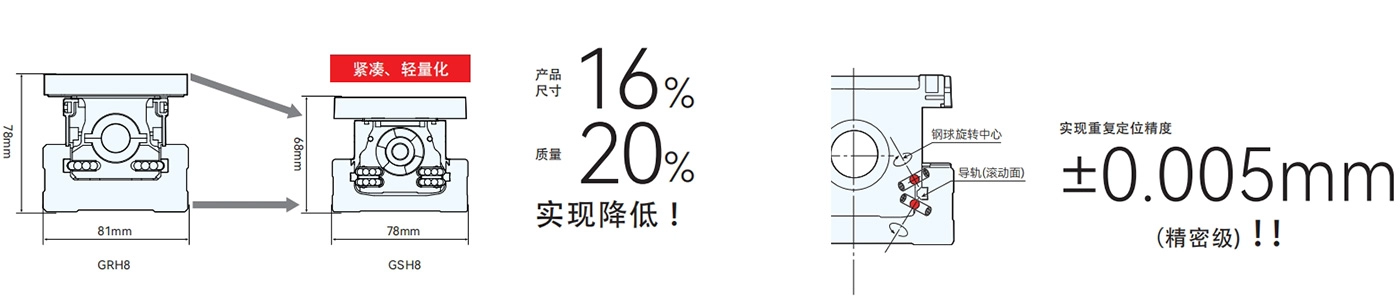

结构更紧凑

与传统产品相比，产品尺寸有所减小。易于组装成设备，也有助于设备本身的小型化。

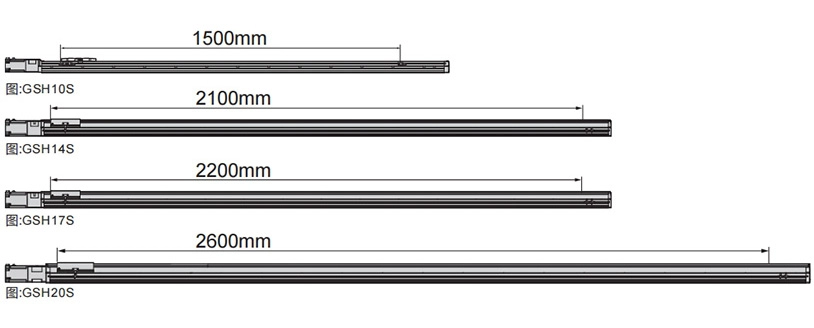

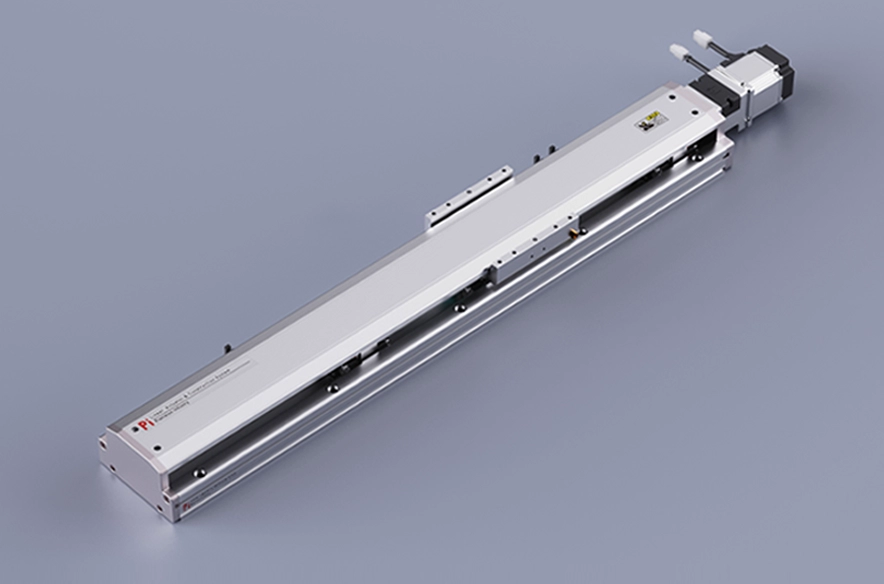

长途跋涉

四柱滚珠丝杠嵌入式滑台，行程范围可达3000mm，最高速度2200mm/s，

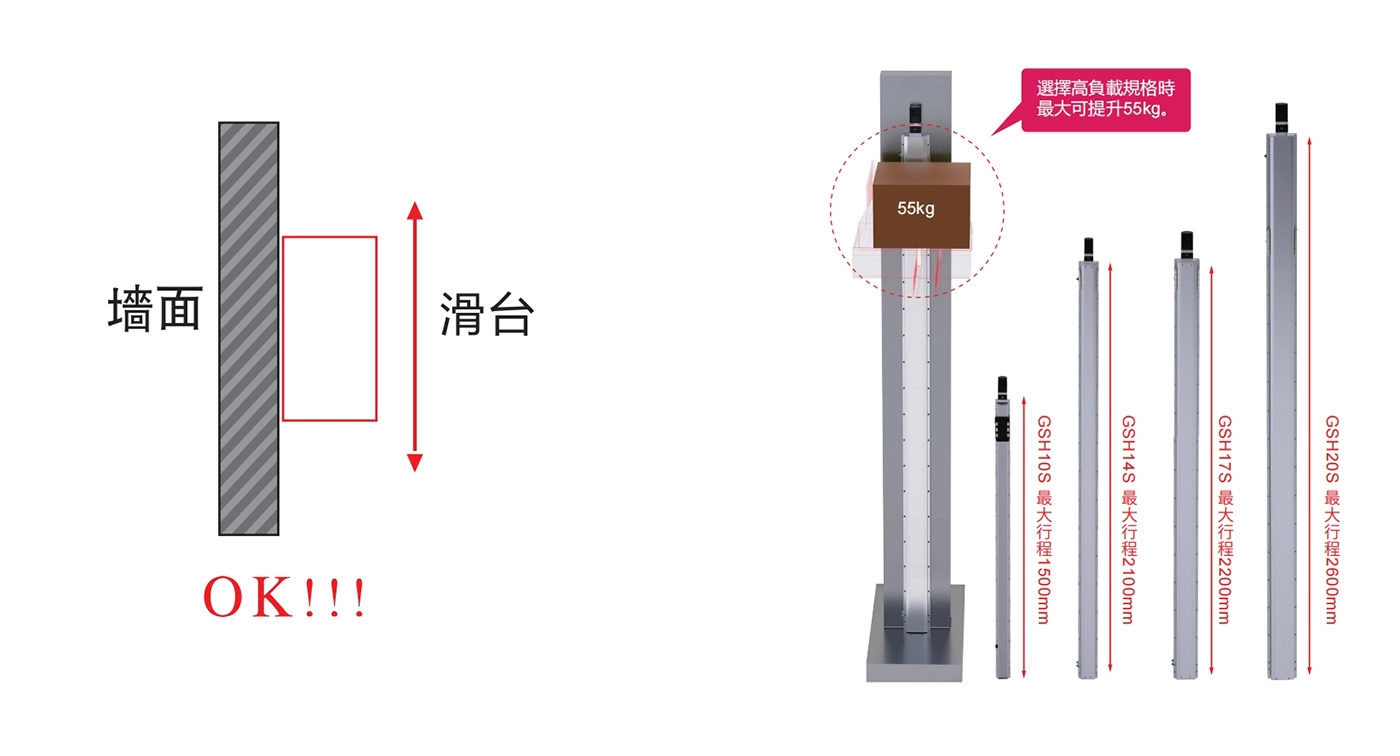

可垂直安装

全系列均可垂直安装。

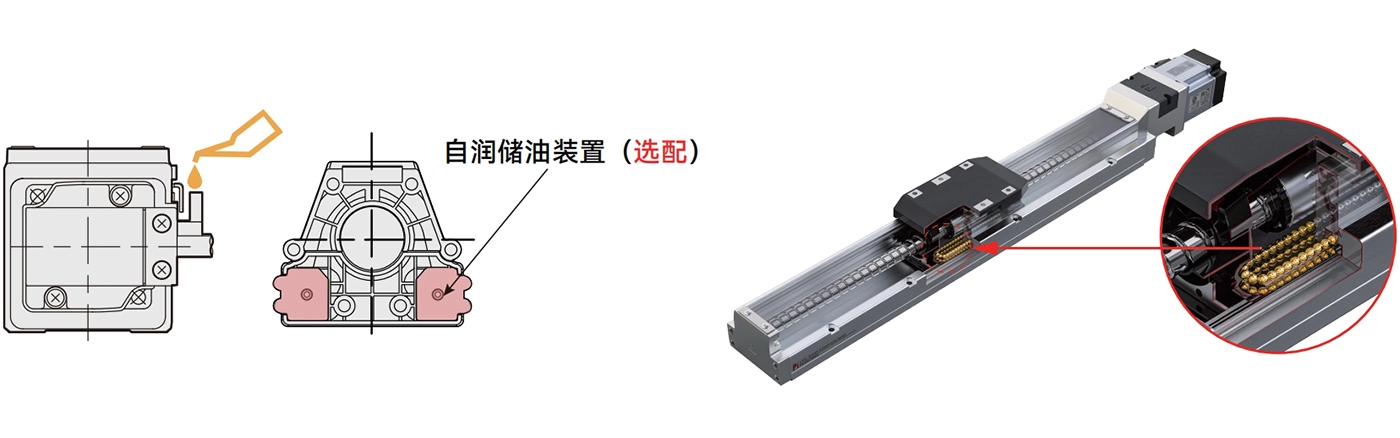

维护简单——成本极低

全系列均可进行外掛掛部润滑，无需拆下端盖。它具有自润滑储油系统，采用特殊的钢带结构设计。

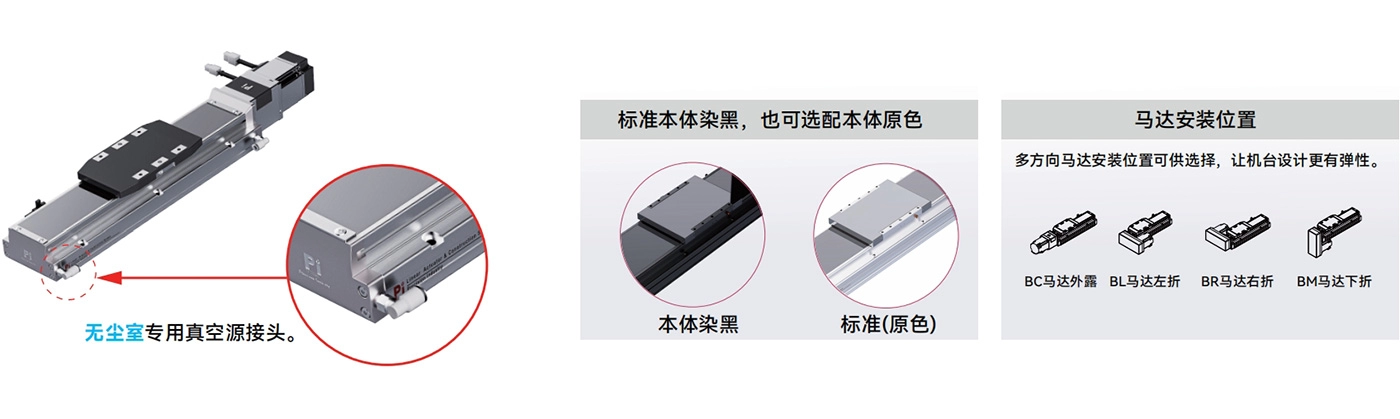

款式齐全——优势众多

有钢带防护，可防止异物直接落入滑台内，减少粉尘产生；可在洁净室使用环境下使用，可配备No同厂家和安装方式的电机。

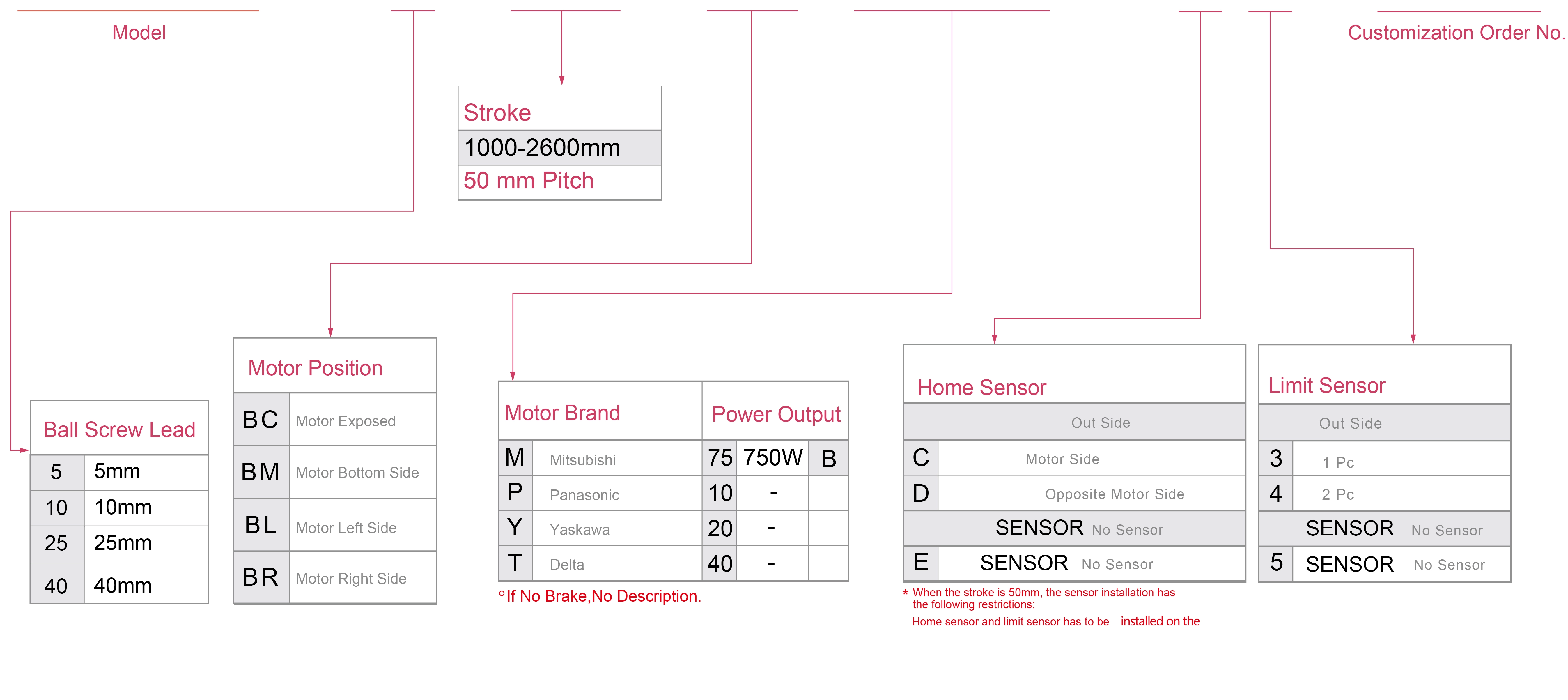

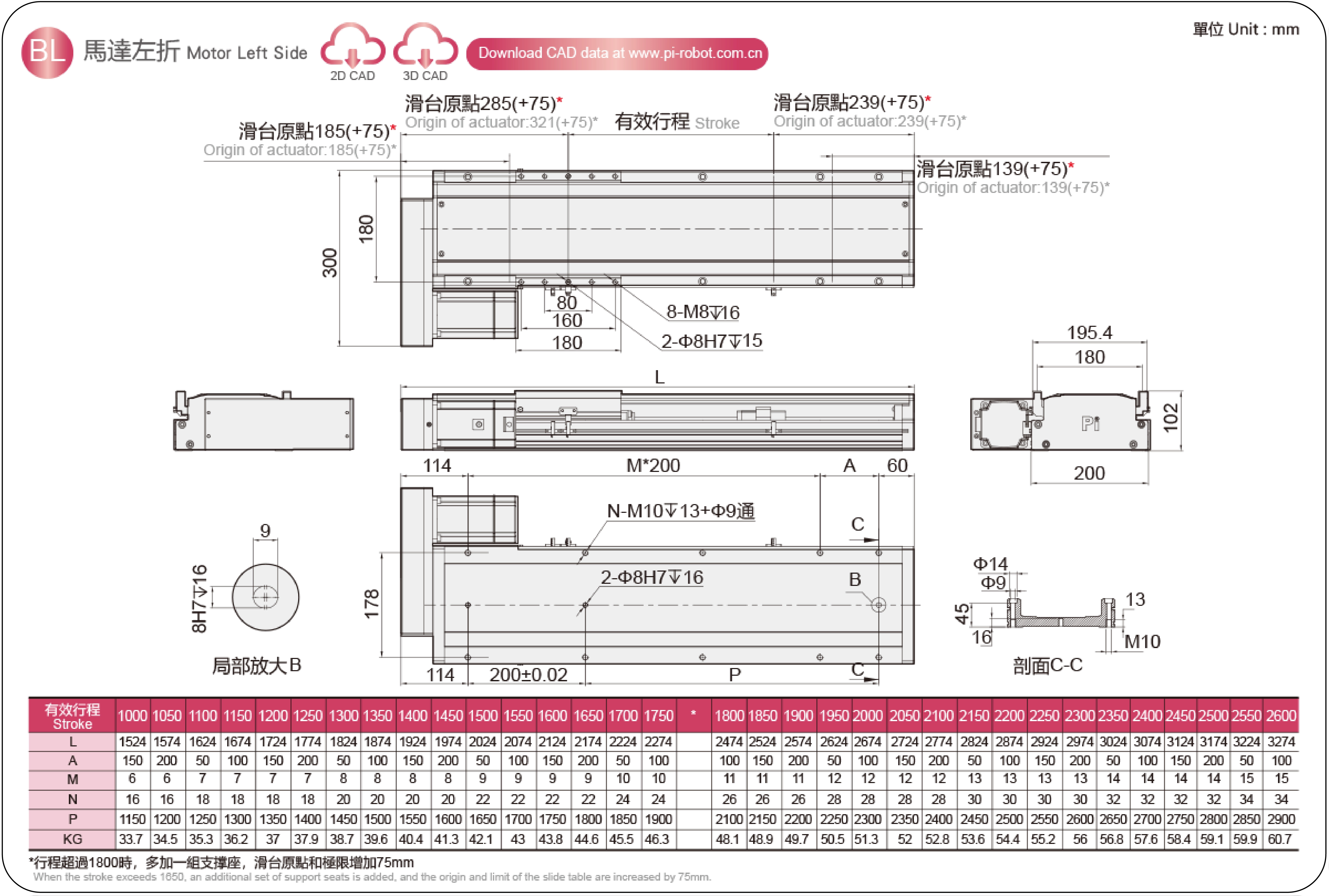

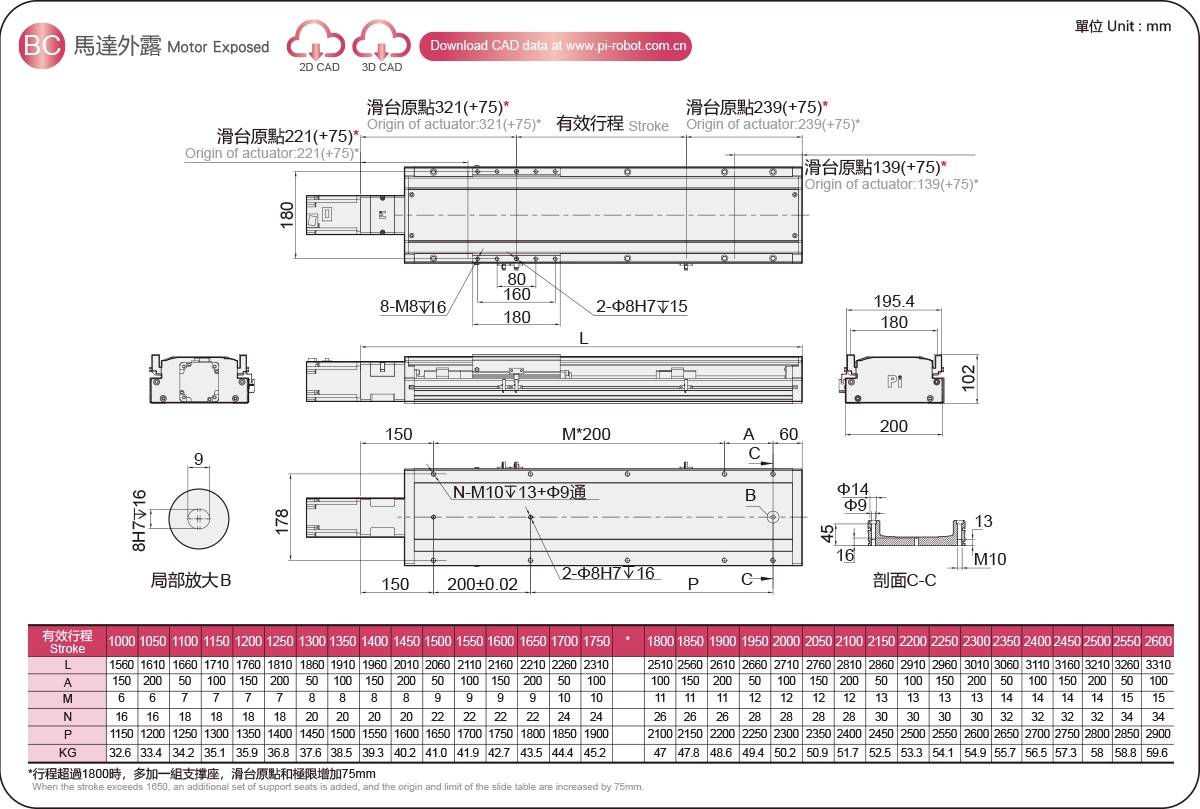

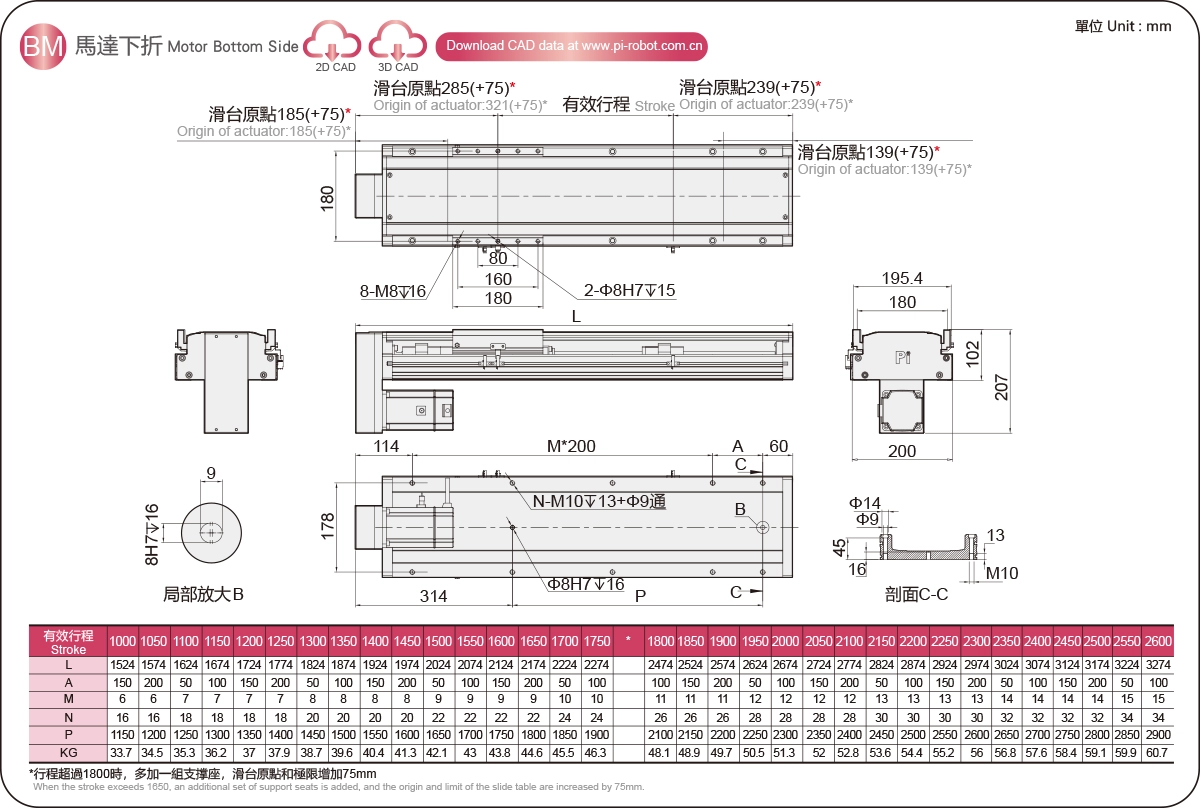

型表示方式

GSH20S-L5-100-BC-M75B-C4-0001

基本仕样

基本仕样	重复定位精度(mm)		±0.005/0.01
	滚珠丝杠导程 (mm)		5	10	25	40
	最高速度 (mm/s) ※1		250	500	1250	2000
	最大可搬重量	水平使用（kg）	150	140	95	43
		垂直使用（kg）	55	45	20	12
	定额推力（N）		2563	1281	512	320
	标准行程（mm）※2		100-1500mm/50mm间距
部品	AC伺服马达容量（W）		750
	滚珠丝杠直径 (mm)		C7Ø25			C7Ø20
	高刚性线性滑轨(mm)		滚珠丝杠执行器
	联轴器（mm）		17X19			12X19
	原点感应器	外掛掛部	EE-SX672(NPN)
		内置	EE-SX674(NPN)

感应器接线图

※1 加减速值设定为0.2s。

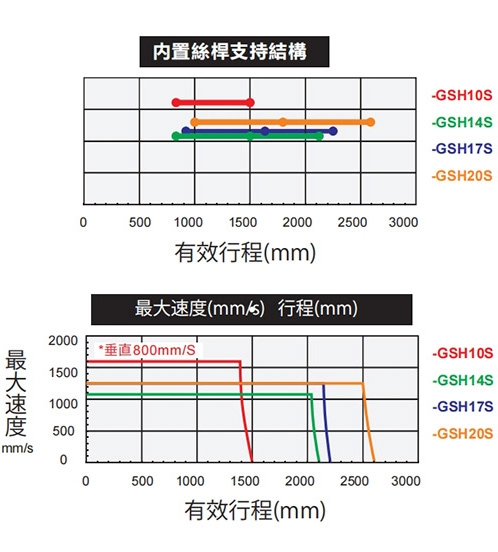

※2 当行程超过600mm时，丝杠会发生跳动。在这种情况下我们建议降低工作速度。详情请参阅P85。

容许负载力矩表

（单位：mm）

水平安装		A	B	C
Lead5	100kg	400	170	350
	120kg	300	132	280
	150kg	200	80	230
Lead10	95kg	350	125	260
	120kg	300	100	200
	140kg	250	80	160
铅25	60kg	250	90	175
	80kg	180	72	130
	95kg	150	50	100
铅40	18kg	250	250	455
	30kg	200	120	250
	43kg	150	90	163

（单位：mm）

壁挂安装		A	B	C
Lead5	100kg	260	110	250
	120kg	190	90	200
	150kg	160	80	130
Lead10	90kg	250	100	300
	115kg	180	85	200
	140kg	150	70	150
铅25	60kg	230	100	200
	70kg	210	80	150
	90kg	170	60	100
铅40	15kg	430	190	300
	24kg	250	120	200
	40kg	170	60	100

（单位：mm）

垂直安装		A	C
Lead5	30kg	420	420
	40kg	310	310
	55kg	230	230
Lead10	25kg	450	450
	35kg	320	320
	45kg	230	230
Lead20	15kg	520	520
	20kg	360	360
	-	-	-
铅40	7kg	550	550
	12kg	320	320
	-	-	-

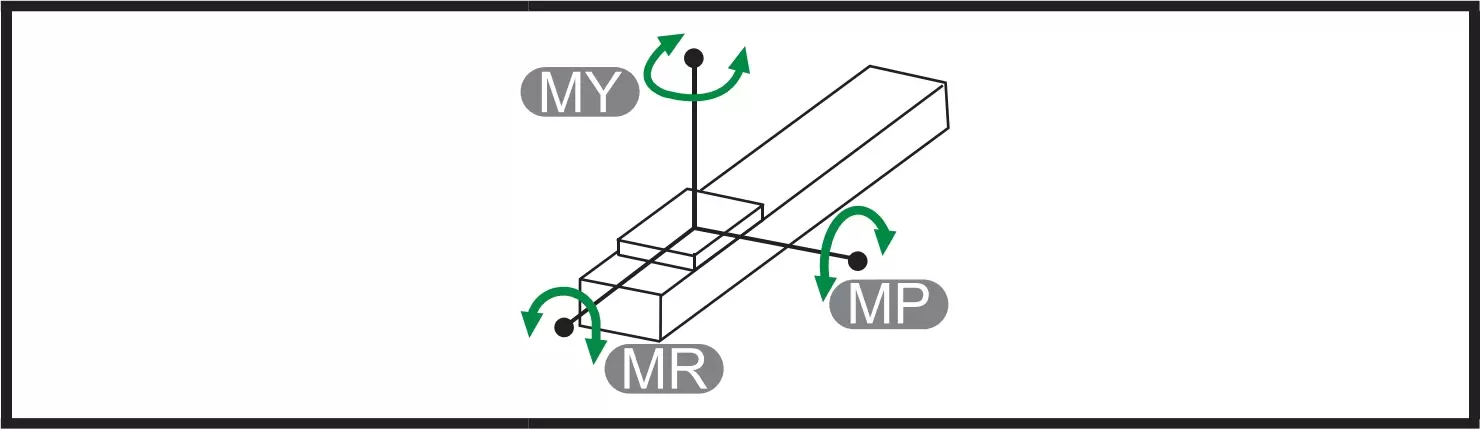

静态容许负载惯量

(单位：(N.m)

MY	1770
MP	1770
MR	4819

*图表中的扭矩值表示重心。

*产品在规定条件下使用时使用寿命为10,000公里。

*数据信息No适用于吊顶反向使用。如果您想采用吸顶式反向使用，请联系我们了解详细信息。

电动执行器基本仕样指标

使用环境	传动方式	仕样	马达容量（w）	本体宽度（mm）	身体高度（mm）	重复定位精度（mm）	滚珠丝杠基本仕样		最大可搬重量(kg)		最大速度 (mm/s) *1
							ねじ径（mm）	导程(mm)	水平使用	垂直使用
							ねじ径（mm）	导程(mm)	水平使用	垂直使用
一般使用环境	滚珠丝杠	GSH6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

超长行程系列

使用环境	传动方式	仕样	马达容量（w）	本体宽度（mm）	身体高度（mm）	重复定位精度（mm）	滚珠丝杠基本仕样		最大可搬重量(kg)		最大速度 (mm/s) *1
							ねじ径（mm）	导程(mm)	水平使用	垂直使用
							ねじ径（mm）	导程(mm)	水平使用	垂直使用
一般使用环境	滚珠丝杠	GSH10S	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
