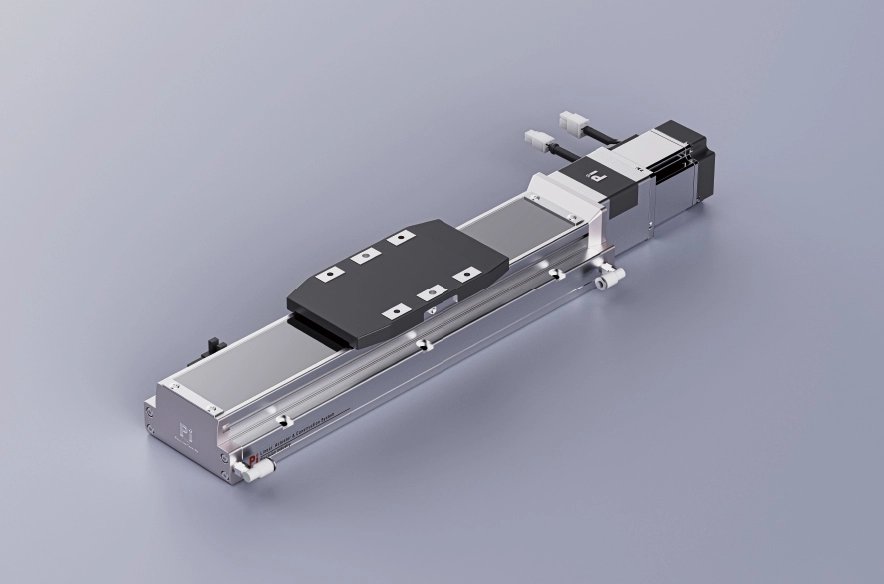

当前位置：首页 > 产品 > 洁净室型滑台 > GSD系列 > GSD10 > 电机外掛掛露

GSD系列

产品仕样:

马达转折方向:

行程范围 mm:

重量轻、寿命长

本体宽度宽度：60-200mm

重复精度：±0.005/0.01mm

水平负载：60kg

垂直负载：22kg

最大速度：250mm/s

行程范围：50-1050mm

将电机加速和减速度设置为0.2s。

一般使用环境规范No适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。

交货时间：7-10天

PDF

Cadenas3 下载

四柱球设计 - 提高精度

无间隙，可轻松轻松地移动至“圆弧槽”，易于长期保持高精度。
内部滑块可以在四个方向上达到相同的额定负载，并且可以在任何方向上使用。
高刚性、高精度、低摩擦、高速运动负载能力强、使用寿命长。

结构更紧凑

与传统产品相比，产品尺寸有所减小。易于组装成设备，也有助于设备本身的小型化。

长途跋涉

四柱滚珠丝杠嵌入式滑台，行程范围可达3000mm，最高速度2200mm/s，

可垂直安装

全系列均可垂直安装。

维护简单——成本极低

全系列均可进行外掛掛部润滑，无需拆下端盖。它具有自润滑储油系统，采用特殊的钢带结构设计。

款式齐全——优势众多

有钢带防护，可防止异物直接落入滑台内，减少粉尘产生；可在洁净室使用环境下使用，可配备No同厂家和安装方式的电机。

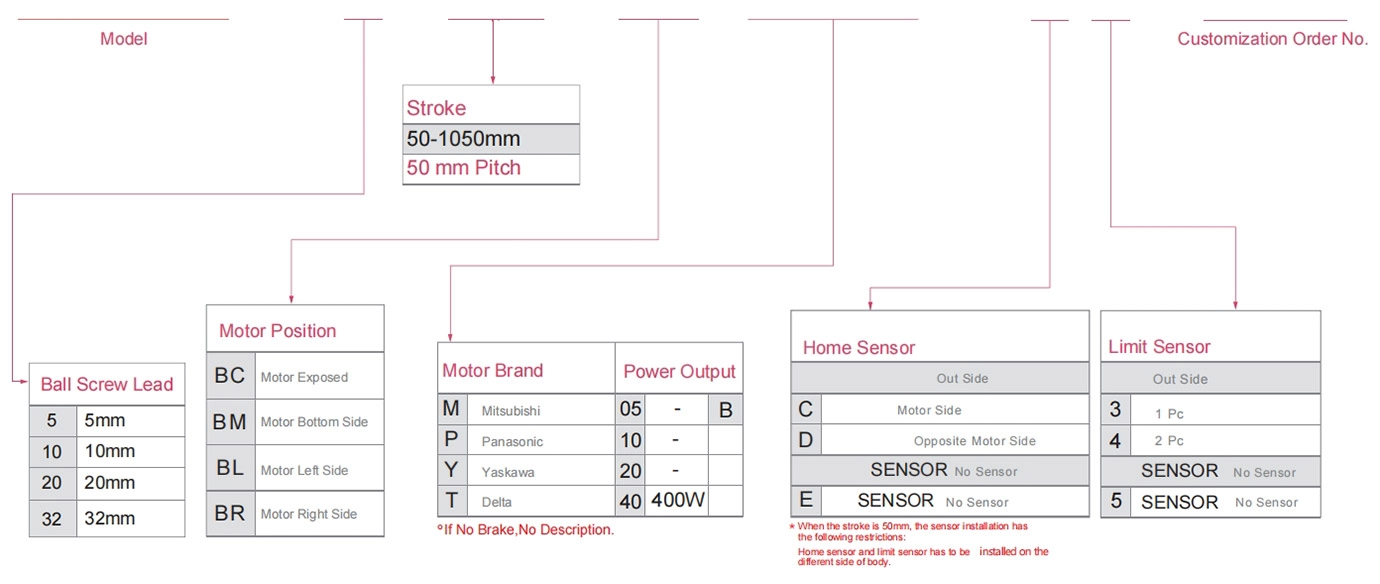

型表示方式

GSD10-L5-100-BC-M40B-C4-0001

基本仕样

基本仕样	重复定位精度(mm)		±0.005/0.01
	滚珠丝杠导程 (mm)		5	10	20	32
	最高速度 (mm/s) ※1		250	500	1000	1600
	最大可搬重量	水平使用（kg）	60	50	30	20
		垂直使用（kg）	22	16	7	5
	定额推力（N）		1388	694	347	218
	标准行程（mm）※2		50-1050mm/50mm间距
部品	AC伺服马达容量（W）		400
	滚珠丝杠直径 (mm)		C7Ø16
	高刚性线性滑轨(mm)		滚珠丝杠执行器
	联轴器（mm）		10X14
	原点感应器	外掛掛部	EE-SX672(NPN)
		内置	EE-SX674(NPN)

感应器接线图

※1 加减速值设定为0.2s。

※2 当行程超过600mm时，丝杠会发生跳动。在这种情况下我们建议降低工作速度。详情请参阅P85。

容许负载力矩表

（单位：mm）

水平安装		A	B	C
Lead5	30kg	400	162	247
	40kg	200	110	170
	60kg	100	62	103
Lead10	25kg	400	180	237
	40kg	200	90	165
	50kg	100	66	88
Lead20	10kg	400	384	494
	20kg	300	162	241
	30kg	200	110	143
铅32	5kg	400	324	455
	10kg	300	114	208
	20kg	100	72	117

（单位：mm）

壁挂安装		A	B	C
Lead5	30kg	230	100	400
	40kg	160	85	200
	60kg	101	50	100
Lead10	25kg	235	110	400
	40kg	130	70	200
	50kg	100	58	100
Lead20	10kg	420	210	500
	20kg	235	85	250
	30kg	115	75	150
铅32	5kg	429	300	400
	10kg	230	130	250
	20kg	130	68	100

（单位：mm）

垂直安装		A	C
Lead5	5kg	720	720
	15kg	240	240
	20kg	150	150
Lead10	5kg	650	650
	10kg	320	320
	16kg	200	200
Lead20	3kg	750	750
	7kg	350	350
	-	-	-
铅32	3kg	500	500
	5kg	300	300
	-	-	-

静态容许负载惯量

(单位：(N.m)

MY	384
MP	384
MR	771

*图表中的扭矩值表示重心。

*产品在规定条件下使用时使用寿命为10,000公里。

*数据信息No适用于吊顶反向使用。如果您想采用吸顶式反向使用，请联系我们了解详细信息。

电动执行器基本仕样指标

使用环境		传动方式		仕样		马达容量（w）		本体宽度（mm）		身体高度（mm）		重复定位精度（mm）		滚珠丝杠基本仕样		最大可搬重量(kg)		最大速度 (mm/s) *1
														ねじ径（mm）	导程(mm)	水平使用	垂直使用
														ねじ径（mm）	导程(mm)	水平使用	垂直使用
一般使用环境		滚珠丝杠		GSD6		100W		60		50		±0.005/0.01		12	5	30	15	250
															5	30	15	250
															10	18	7	500
															10	18	7	500
															20	12	3	1000
															20	12	3	1000
				GSD8		400W		80		68		±0.005/0.01		16	5	50	20	250
															5	50	20	250
															10	35	10	500
															10	35	10	500
															20	20	5	1000
															20	20	5	1000
				GSD10		400W		100		70		±0.005/0.01		16	5	60	22	250
															5	60	22	250
															10	45	16	500
															10	45	16	500
															20	30	7	1000
															20	30	7	1000
															32	20	5	1600
															32	20	5	1600
				GSD14		400W		135		80		±0.005/0.01		16	5	110	33	250
															5	110	33	250
															10	88	22	500
															10	88	22	500
															20	40	10	1000
															20	40	10	1000
															32	30	8	1600
															32	30	8	1600
				GSD17		750W		168		88		±0.005/0.01		20	5	120	50	250
															5	120	50	250
															10	110	40	500
															10	110	40	500
															20	75	25	1000
															20	75	25	1000
															40	35	10	2000
															40	35	10	2000
				GSD20		750W		200		102		±0.005/0.01		25	5	150	55	250
															5	150	55	250
															10	140	45	500
															10	140	45	500
															25	95	20	1250
															25	95	20	1250
														20	40	43	12	2000
														20	40	43	12	2000

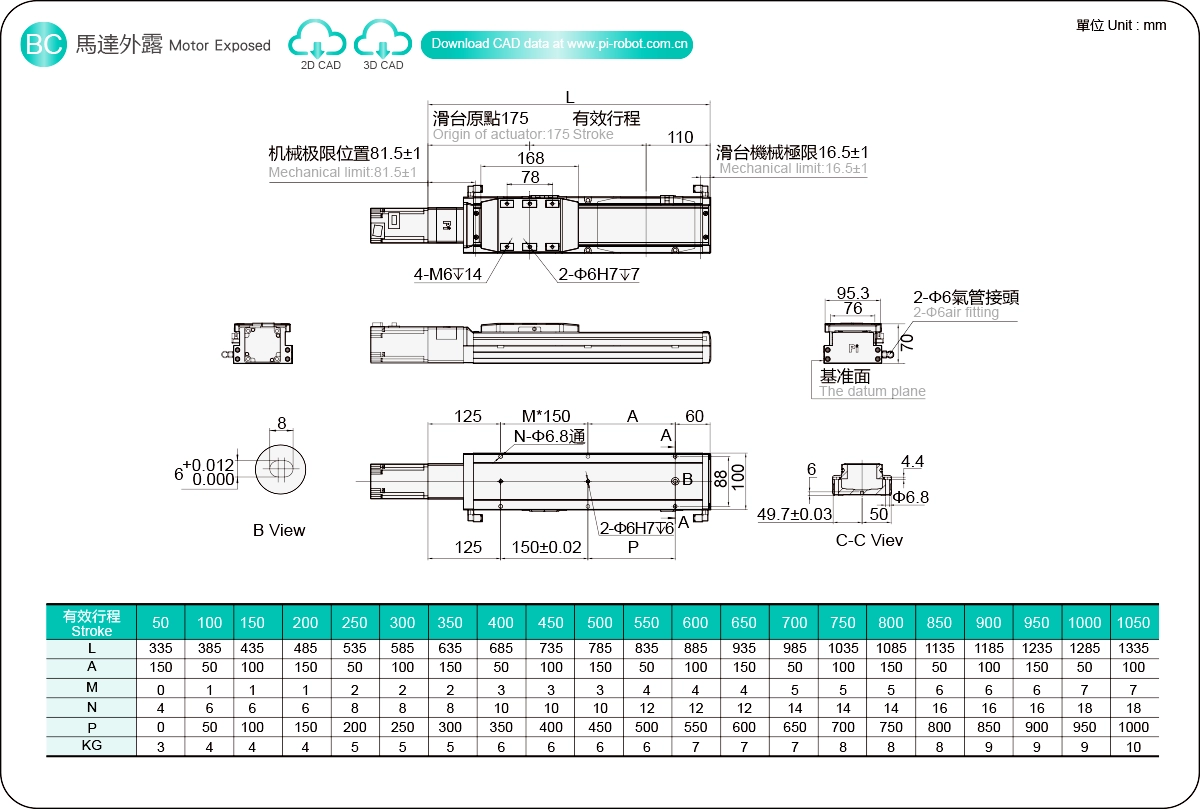

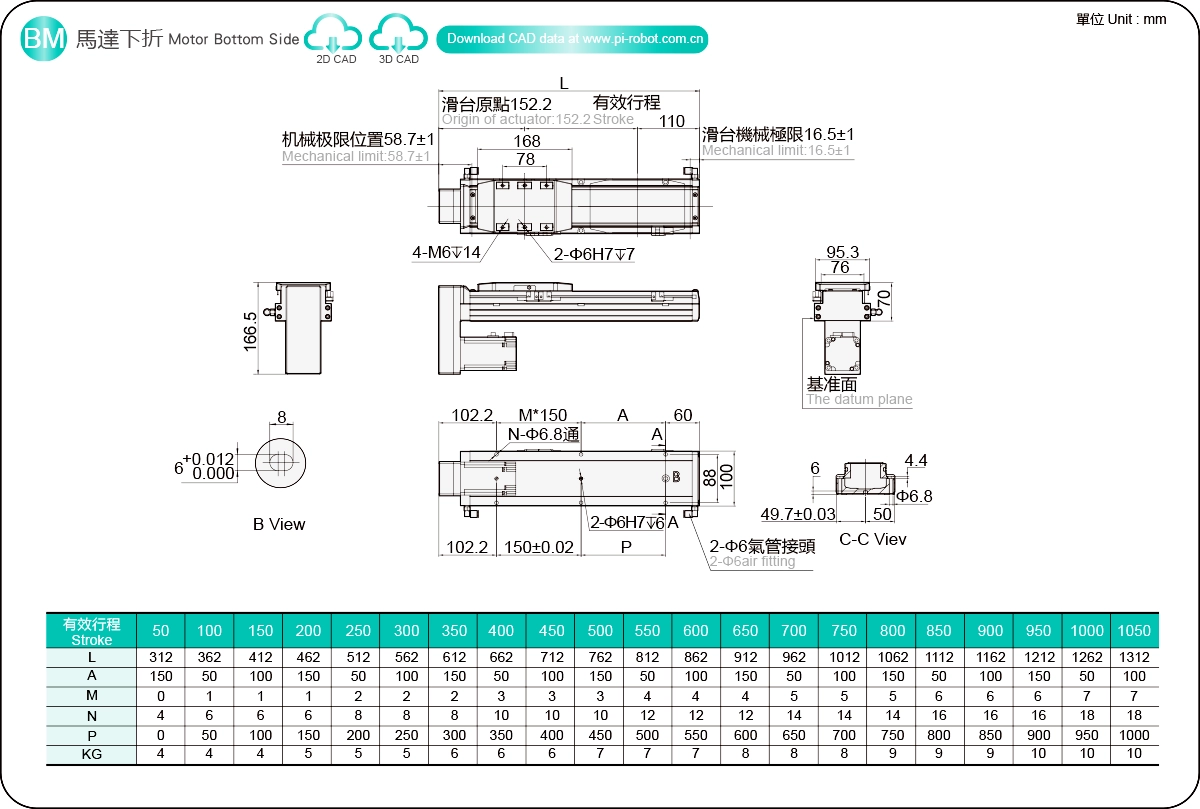

电机外掛掛露/电机下折

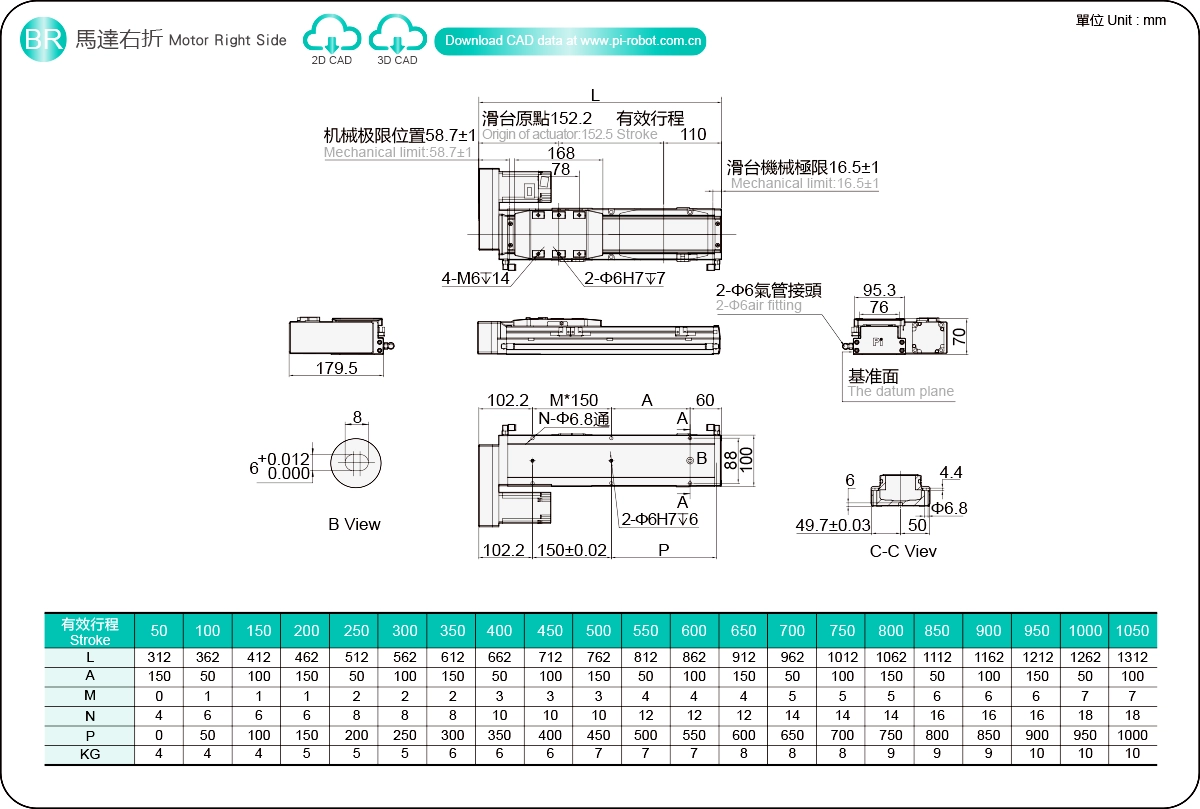

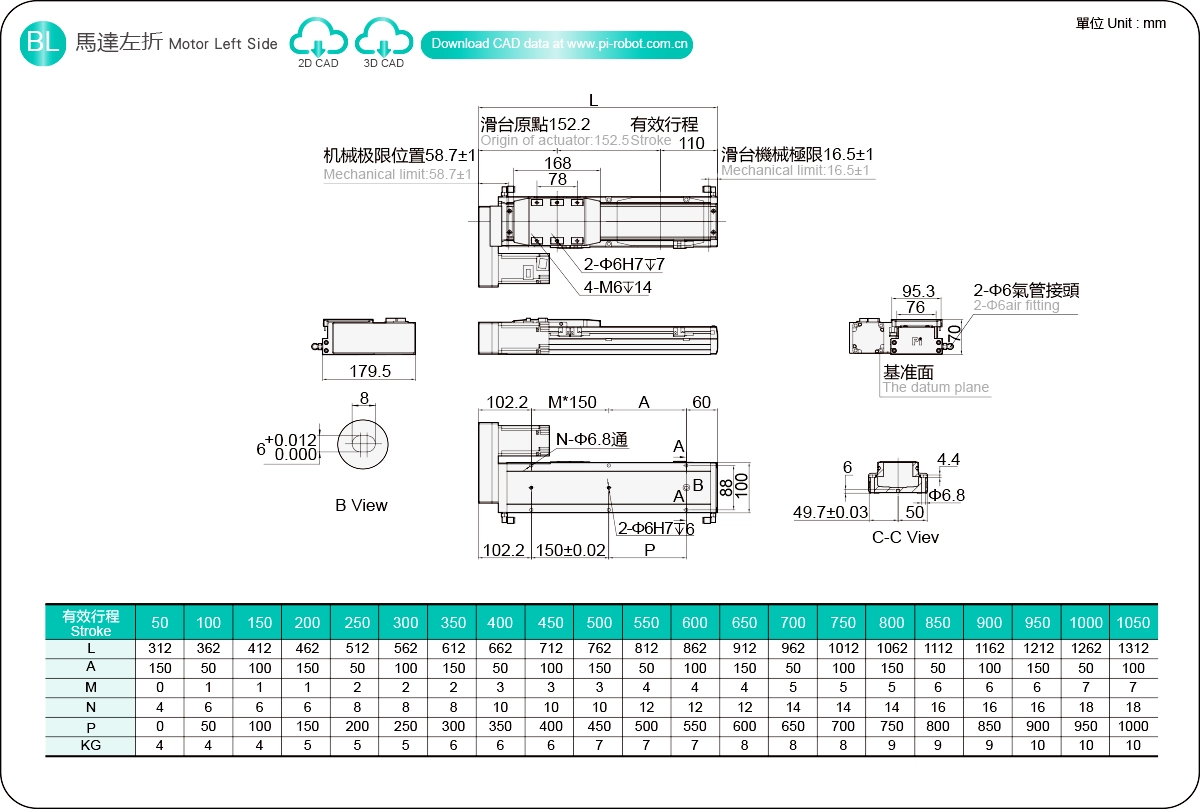

电机左折/电机右折
