当前位置：首页 > 产品 > 标准滚珠丝杠滑台 > KKS系列 > KKS86 > 直接连接

重量轻、寿命长

车身宽度：60-200mm

重复精度：±0.005/0.01mm

水平负载：150kg

垂直负载：55kg

最大速度：250mm/s

行程范围：800-2600mm

将电机加速和减速度设置为0.2秒。

标准规范不适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。

交货时间：7-10天

PDF

3D下载

Cadenas3 下载

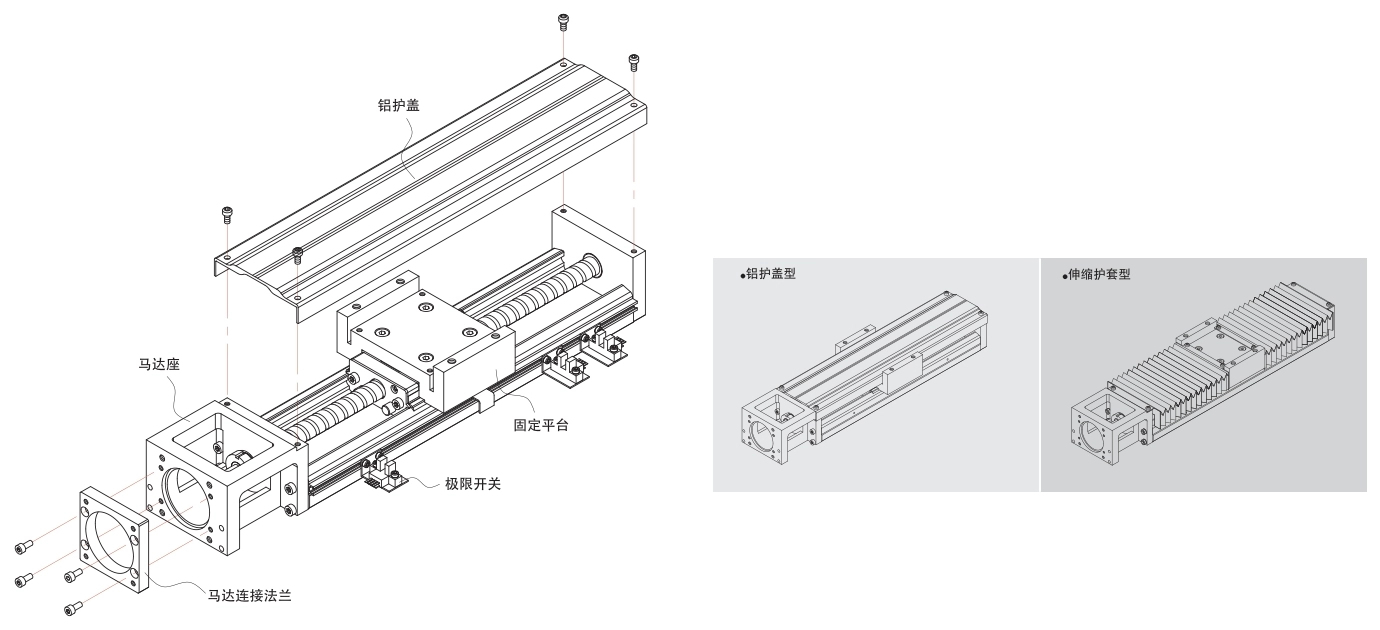

可选配件

铝盖和伸缩护套：可防止异物和杂质进入KKS工业机器人，影响其使用寿命、精度和平滑度
电机连接法兰：可将各类电机锁定到KKS工业机器人
上限位开关：为滑块定位、启动原点、防止滑块超出其行程距离提供安全机制

可选配件

轨道结构采用U型截面，利用有限元分析软件进行设计，达到体积与刚性的平衡点，使轨道具有高刚性、紧凑、轻量化的特点。

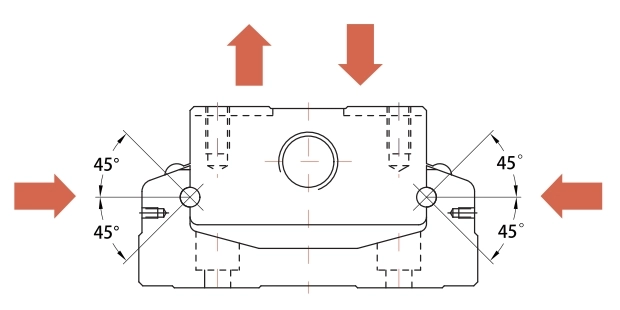

四向等负载

轨道与滑块之间的回流系统，滚珠与滚珠槽的接触面采用2排歌德齿设计，具有45度接触角的特点。这种设计使KKS工业机器人能够承受各个方向上相同的负载。

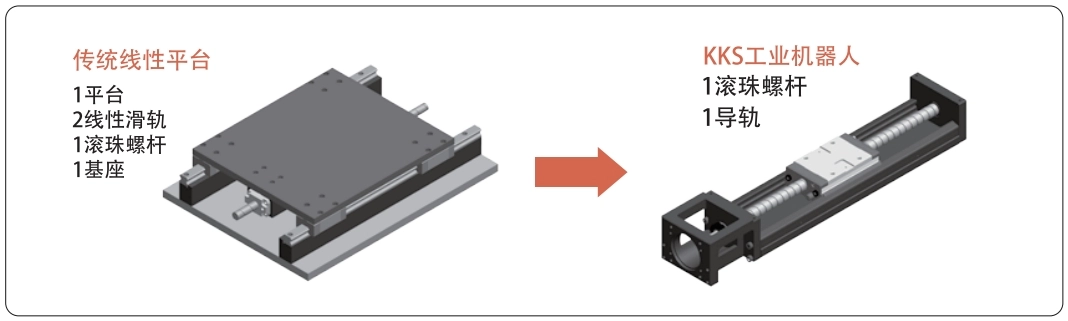

模块化

KKS工业机器人通过模块化设计，将滚珠丝杠和线性滑轨集成在一起，可以省去传统驱动平台导向驱动部件的选择、安装和校准、体积大、占用空间大等缺点。
因此，KKS工业机器人具有快速选型、安装、尺寸紧凑、刚性高等特点，可大幅减少客户的使用空间和时间。

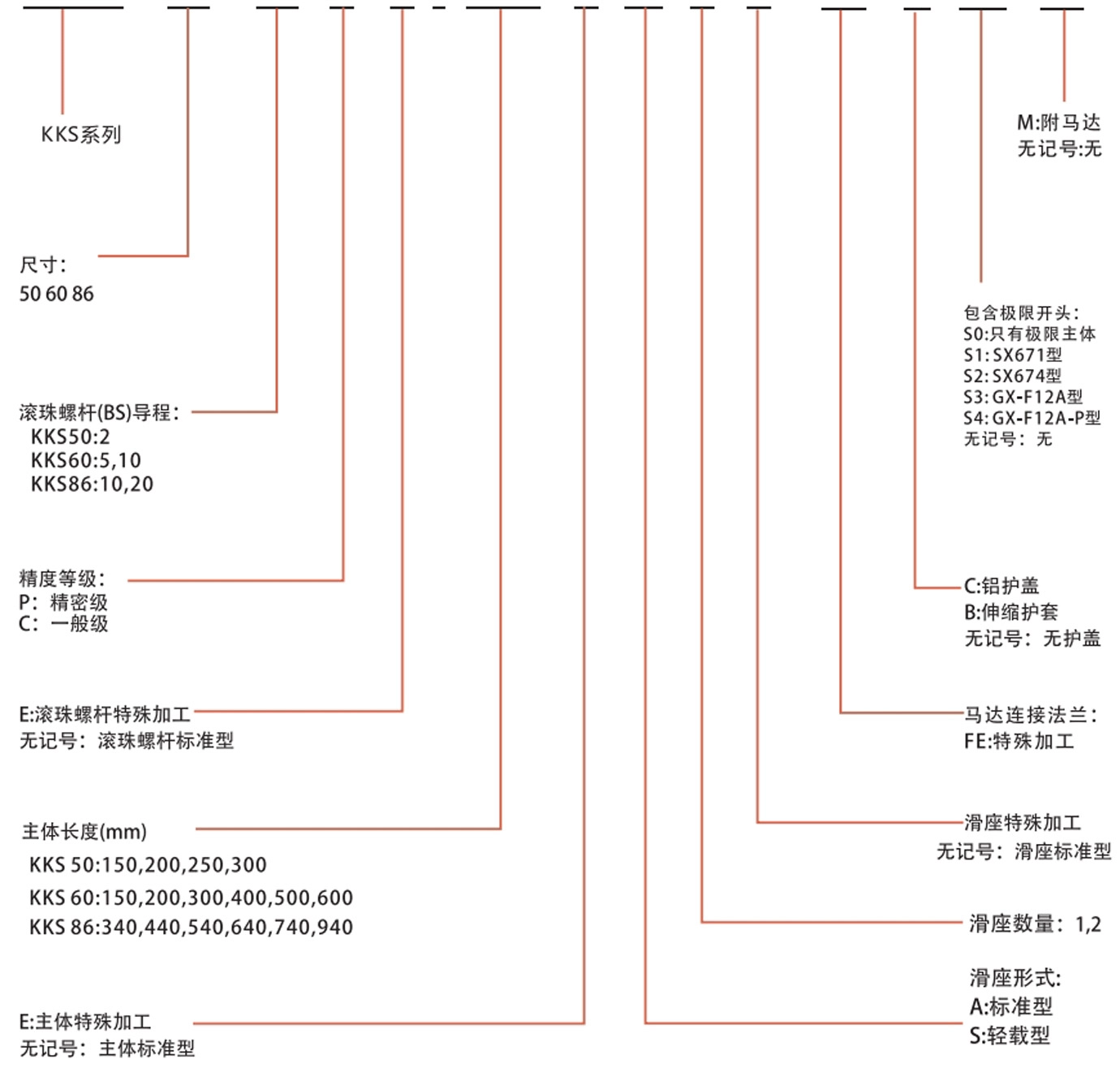

订购方式

KKS 60 10 P E - 400 E A 2 E - FO C SO M

负载规格

模型		滚珠丝杠				直线导轨

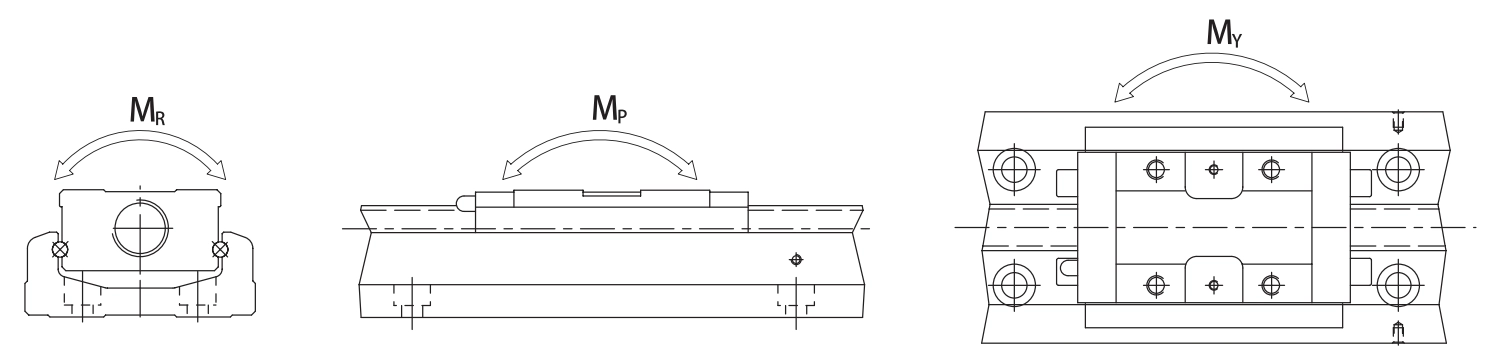

		公称外径（毫米）	丝杠导程（毫米）	基本额定动载荷(N)	基本额定静载荷(N)	基本额定动载荷(N)		基本额定静载荷(N)		允许静力矩
				基本额定动载荷(N)	基本额定静载荷(N)	基本额定动载荷(N)		基本额定静载荷(N)		节距 MP(Nm)				摆动 MY(Nm)				滚动MR(Nm)
						一个	S	一个	S	A1	A2	S1	S2	A1	A2	S1	S2	A1	A2	S1	S2
KKS5002	精度等级	8	2	2136	3489	8007	-	12916	-	116	第545章	-	-	116	第545章	-	-	222	第444章	-	-
KKS5002	一般级别	8	2	1813	2910	8007	-	12916	-	116	第545章	-	-	116	第545章	-	-	222	第444章	-	-
KKS5006	精度等级	8	6	2050年	2913	8007	-	12916	-	116	第545章	-	-	116	第545章	-	-	116	第545章	-	-
KKS5006	一般级别	8	6	1863年	2619	8007	-	12916	-	116	第545章	-	-	116	第545章	-	-	116	第545章	-	-
KKS6005	精度等级	12	5	3744	6243	13230	7173	21462	11574	152	第760章	72	第367章	152	第760章	72	第367章	第419章	第838章	第241章	第482章
KKS6005	一般级别	12	5	3377	5625	13230	7173	21462	11574	152	第760章	72	第367章	152	第760章	72	第367章	第419章	第838章	第241章	第482章
KKS6010	精度等级	12	10	2410	3743	13230	7173	21462	11574	152	第760章	72	第367章	152	第760章	72	第367章	第419章	第838章	第241章	第482章
KKS6010	一般级别	12	10	2107	3234	13230	7173	21462	11574	152	第760章	72	第367章	152	第760章	72	第367章	第419章	第838章	第241章	第482章
KKS8610	精度等级	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	第847章	1694
KKS8610	一般级别	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	第847章	1694
KKS8620	精度等级	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	第847章	1694
KKS8620	一般级别	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	第847章	1694

电动执行器规格指标

模型	轨道长度	本地化再现性		定位精度		行走并行		最大启动扭矩(N-cm)
模型	轨道长度	精度等级	一般级别	精度等级	一般级别	精度等级	一般级别	精度等级	一般级别
KKS50	150	±0.003	±0.01	0.02	-	0.01	-	4	2
	200
	250
	300
KKS60	150	±0.003	±0.01	0.02	-	0.01	-	15	7
	200
	300
	400
	500	±0.003	±0.01	0.025	-	0.015	-	15	7
	600	±0.003	±0.01	0.025	-	0.015	-	15	7
KKS86	340	±0.003	±0.01	0.025	-	0.015	-	15	10
	第440章
	540
	640
	第740章	±0.003	±0.01	0.03	-	0.02	-	17 号	10
	940	±0.003	±0.01	0.04	-	0.03	-	25	10

模型	滚珠丝杠导程 (mm)	轨道长度L2 （毫米）	速度(毫米/秒)
模型	滚珠丝杠导程 (mm)	轨道长度L2 （毫米）	精度等级	一般级别
KKS50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
KKS60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	第790章
		200	1100	第790章
		300	1100	第790章
		400	1100	第790章
		500	1100	第790章
		600	670	670
KKS86	10	340	第740章	520
		第440章	第740章	520
		540	第740章	520
		640	第740章	520
		第740章	第740章	520
		940	610	第430章
	20	340	1480	1050
		第440章	1480	1050
		540	1480	1050
		640	1480	1050
		第740章	1480	1050
		940	1220	第870章

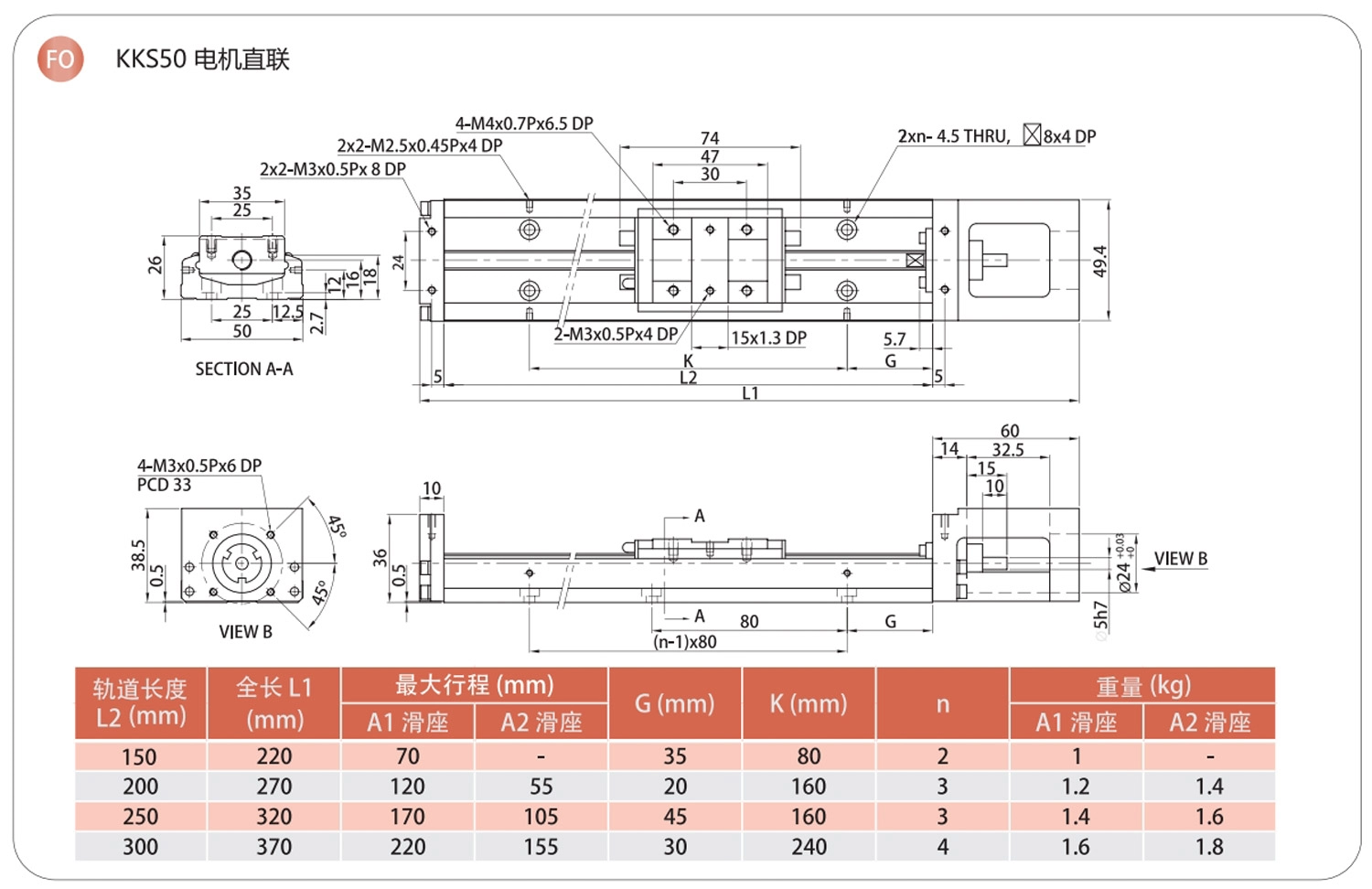

FO-BC/HO-BC
