X轴(GRH5)
重复精度：±0.005(mm）
滚珠丝杠导程：20(mm）
最大速度：1000(mm/s）
行程：50-800(mm) 50mm节距
交流伺服电机输出：100(w)
Y轴( GRH4 )
重复精度：±0.005（mm）
滚珠丝杠导程：2(mm）
最大速度：100(mm/s）
行程：100-300(mm) 50mm节距
交流伺服电机输出：50(w)
X轴最大负载：4.5(kg）
| 物品 | X轴 | Y轴 |
| 型号类型 | GRH5 | GRH4 |
| 重复定位精度(mm) | ±0.005 | ±0.005 |
| 滚珠丝杠导程 (mm) | 20 | 2 |
| 最高速度 (mm/s) ※1 | 1000 | 100 |
| 行程50毫米节距(mm) | 50-800 | 100-300 |
| 交流伺服电机输出（w） | 100 | 50 |
| 环境 | 0~40℃，85%RH以下 | |
| Y行程（毫米） | 100 | 150 | 200 | 250 | 300 |
| Y 有效负载（公斤） | 4.5 | 3.9 | 3.6 | 3 | 2.8 |
| 使用地点 | 驱动模式 | 型号规格 | 组合 | 轴数 | 带领 | 最大速度(mm/s) | 行程（毫米） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X轴 | Y轴 | Z轴 | X轴 | Y轴 | Z轴 | X轴 | Y轴 | Z轴 | |||||
| 标准 | 滚珠丝杠 | XYGH210-A | 手臂类型 | 2轴 | 20 | 2 | - | 1000 | 100 | - | 500~800 | 100~300 | - |
| XYGH320-A | 20 | 10 | - | 1000 | 500 | - | 500~1100 | 100~500 | - | ||||
| XYGH430-A | 20 | 10 | - | 1000 | 500 | - | 500~1250 | 100~600 | - | ||||
| 20 | 20 | - | 1000 | 1000 | - | 500~1250 | 100~600 | - | |||||
| XYGH440-A | 20 | 20 | - | 1000 | 1000 | - | 500~1250 | 100~500 | - | ||||
| 10 | 10 | - | 500 | 500 | - | 500~1250 | 100~600 | - | |||||
| XYGH321-A | 3轴 | 20 | 10 | 2 | 1000 | 500 | 100 | 500~1100 | 100~500 | 50~100 | |||
| XYGH432-A | 20 | 10 | 5 | 1000 | 500 | 250 | 500~1250 | 100~550 | 50~350 | ||||

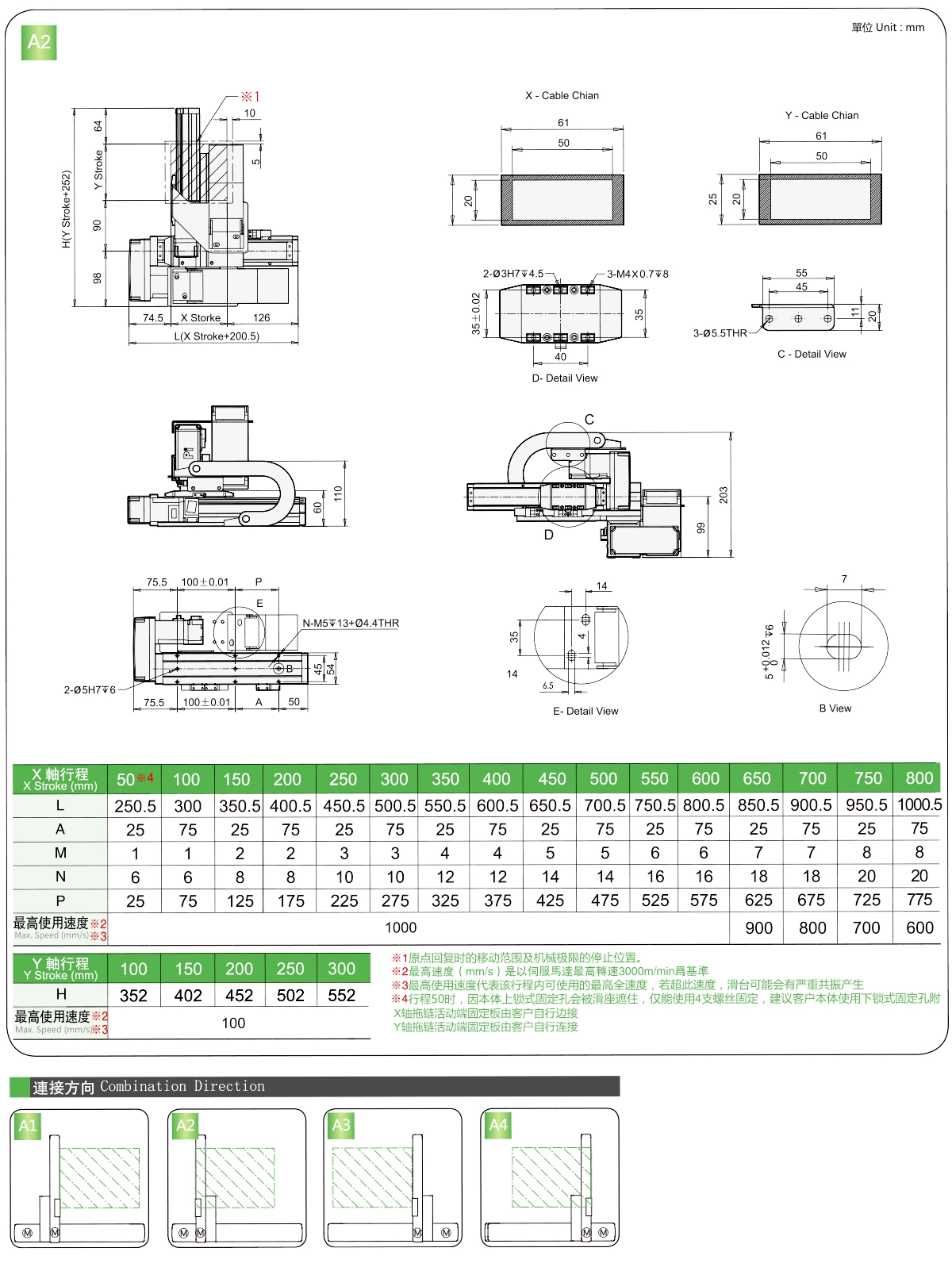

A2

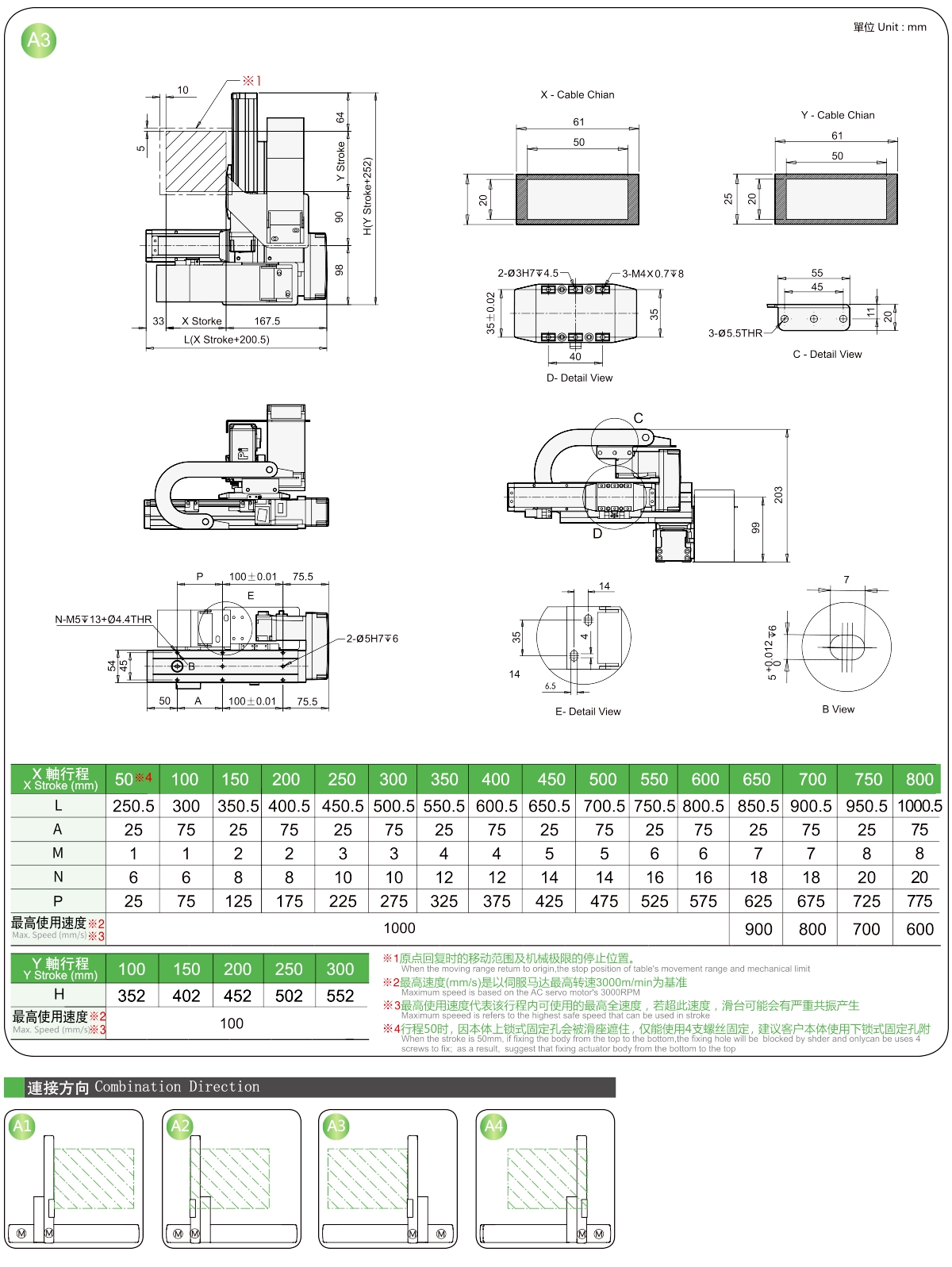

A3
A4
