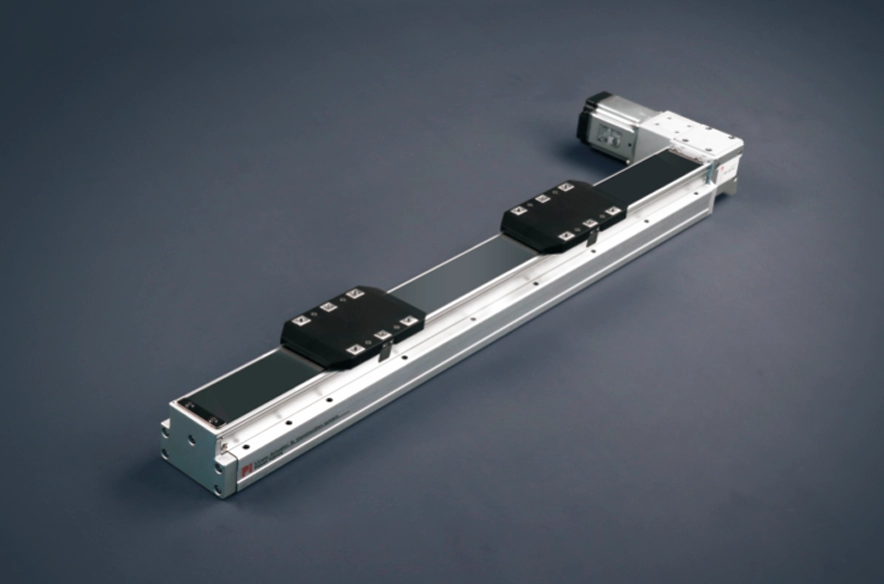

产品
本体宽度：82mm
重复精度：±0.04mm
水平负载：15kg
最高速度：2400mm/s
行程范围：50-600mm
将电机加速和减速度设置为0.2s。
一般使用环境规范No适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。
交货时间：7-10天
| 基本仕样 | 重复定位精度(mm) | ±0.04 | |
| 导程（mm） | 48 | ||
| 最大速度（mm/s） | 2400 | ||
| 最大可搬重量 | 水平使用（kg） | 15（双滑道） | |
| 垂直使用（kg） | - | ||
| 定额推力（N） | 80 | ||
| 标准行程（mm） | 50-600mm/50mm间距 | ||
| 部品 | AC伺服马达容量（W） | 200W | |
| 皮带本体宽度（mm） | 15 | ||
| 联轴器（mm） | 10X11 | ||
| 原点感应器 | 外掛掛部 | EE-SX674(NPN) | |

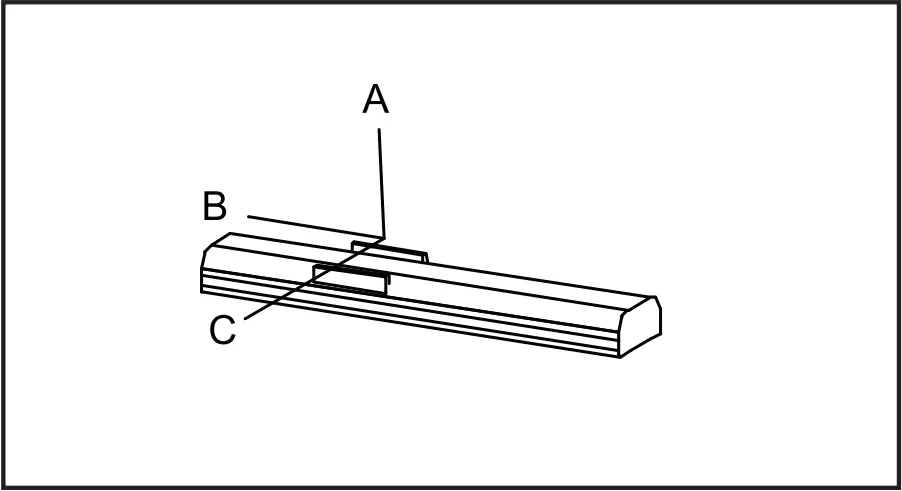

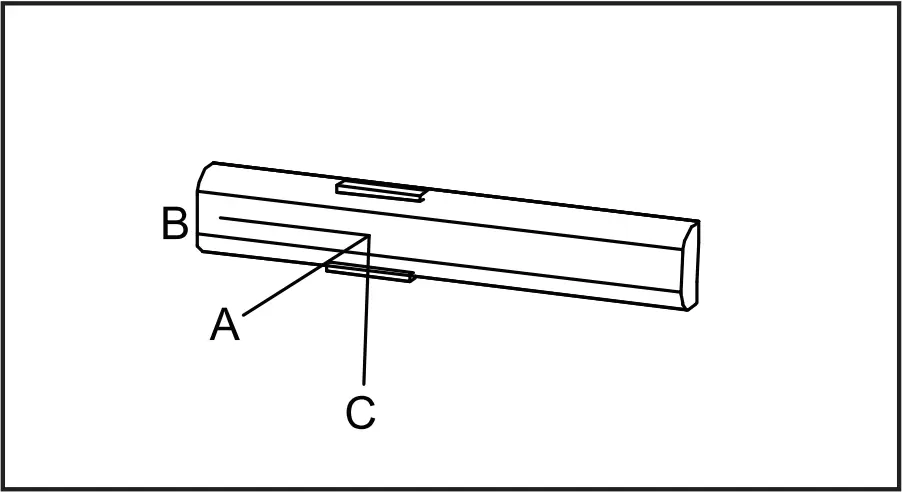

| 水平安装 | A | B | C |
| 5kg | 850 | 322 | 395 |
| 10kg | 560 | 185 | 226 |
| 15kg | 473 | 135 | 156 |
| 壁挂安装 | A | B | C |
| 5kg | 355 | 310 | 532 |
| 10kg | 210 | 196 | 455 |
| 15kg | 171 | 155 | 435 |

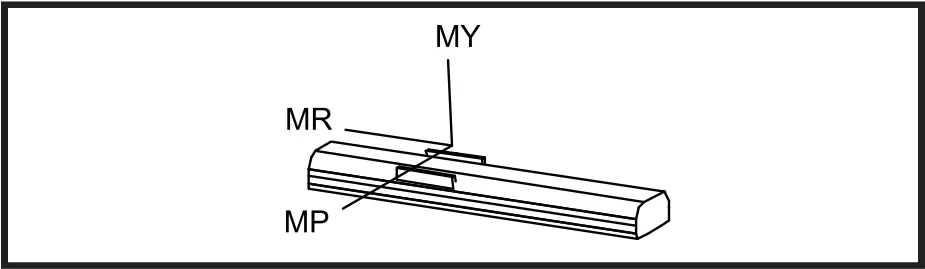

| MY | 318 |
| MP | 318 |
| MR | 626 |
| 使用环境 | 传动方式 | 仕样 | 减速机构 | 马达容量 （w） | 本体宽度（mm） | 重复定位精度 （mm） | 皮带基本仕样 | 最大可搬重量(kg) | 最大速度 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 皮带本体宽度(mm) | 导程(mm) | 水平使用 | 垂直使用 | ||||||||
| 一般使用环境 | 皮带驱动 | GRP5 | No | 100W | 54 | ±0.04 | 9 | 40 | 5 | - | 2000 |
| GRP8 | No | 200W | 82 | ±0.04 | 15 | 48 | 15 | - | 2400 | ||
| GRP12 | Yes | 400W | 120 | ±0.04 | 25 | 40 | 25 | - | 2000 | ||
| GRP15 | Yes | 400W | 150 | ±0.04 | 30 | 40 | 45 | - | 2000 | ||
*1最高速度基于伺服电机的最大转速（3000）。
| 使用环境 | 传动方式 | 仕样 | 减速机构 | 马达容量 （w） | 本体宽度（mm） | 重复定位精度 （mm） | 皮带基本仕样 | 最大可搬重量(kg) | 最大速度 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 皮带本体宽度(mm) | 导程(mm) | 水平使用 | 垂直使用 | ||||||||
| 一般使用环境 | 皮带驱动 | GRP5M | No | 100W | 54 | ±0.04 | 9 | 40 | 10 | - | 2000 |
| GRP8M | No | 200W | 82 | ±0.04 | 15 | 48 | 15 | - | 2400 | ||
| GRP12M | No | 400W | 120 | ±0.04 | 25 | 40 | 25 | - | 2000 | ||
