轻巧且使用寿命长

X轴最大行程：1100毫米

Y轴最大行程：500毫米

最大有效载荷：8.3公斤

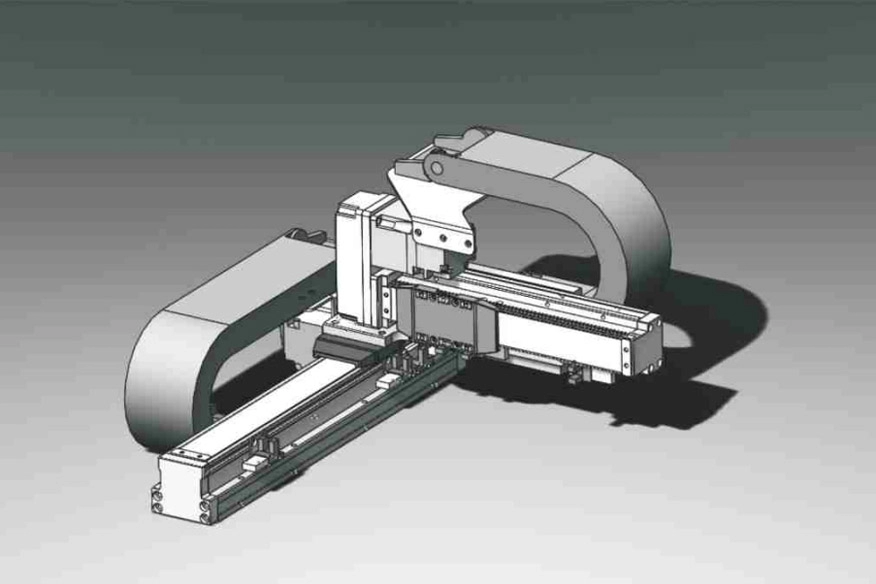

悬臂式 - 轻载荷

PDF

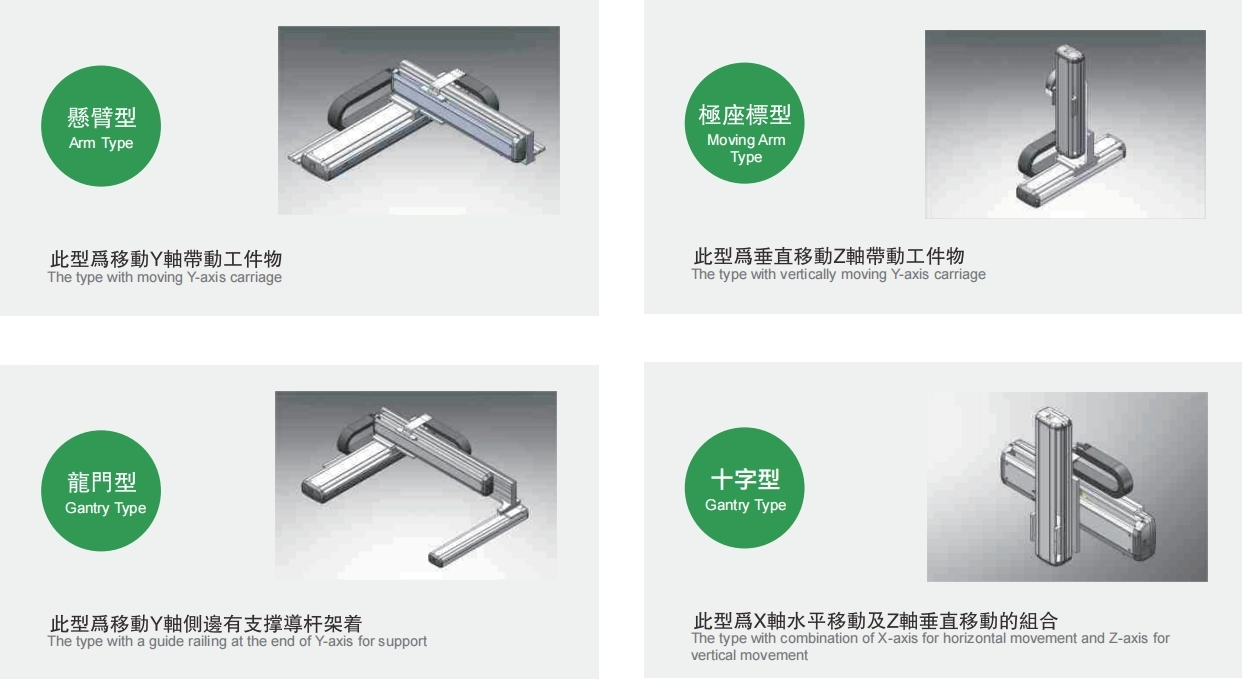

多轴组合解释

通过单轴滑台的多种组合，我们开发了二轴和三轴多轴手动操作系统。
(1) 与垂直多段机器人相比，价格更低；
(2) 巧妙的机械设计实现了高刚性正交机器人，可减少振动和变形；
(3) 单轴滑台有多种可能的组合方式。

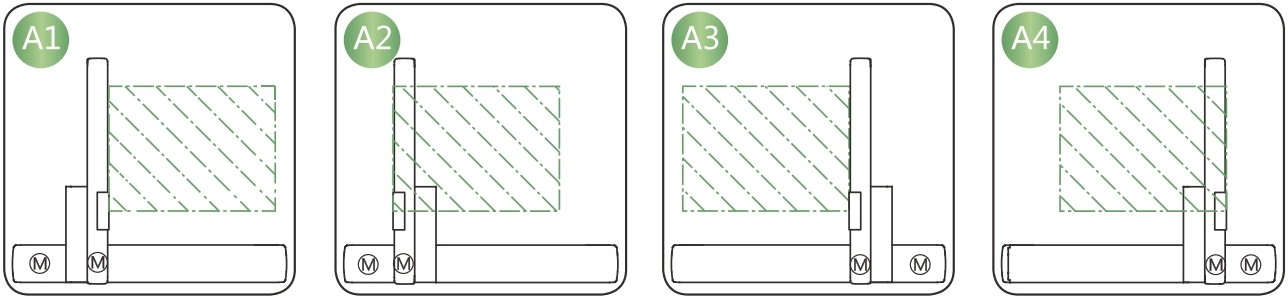

连接方向

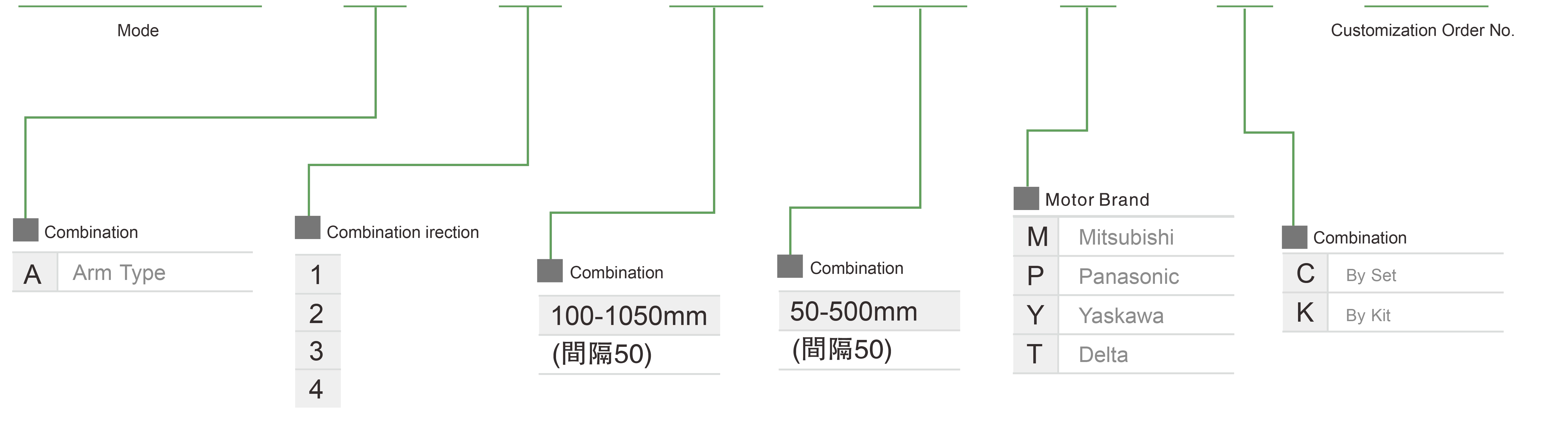

订购方式

XYGH320 - A - 1 - 500 - 500 - M - C - 0001

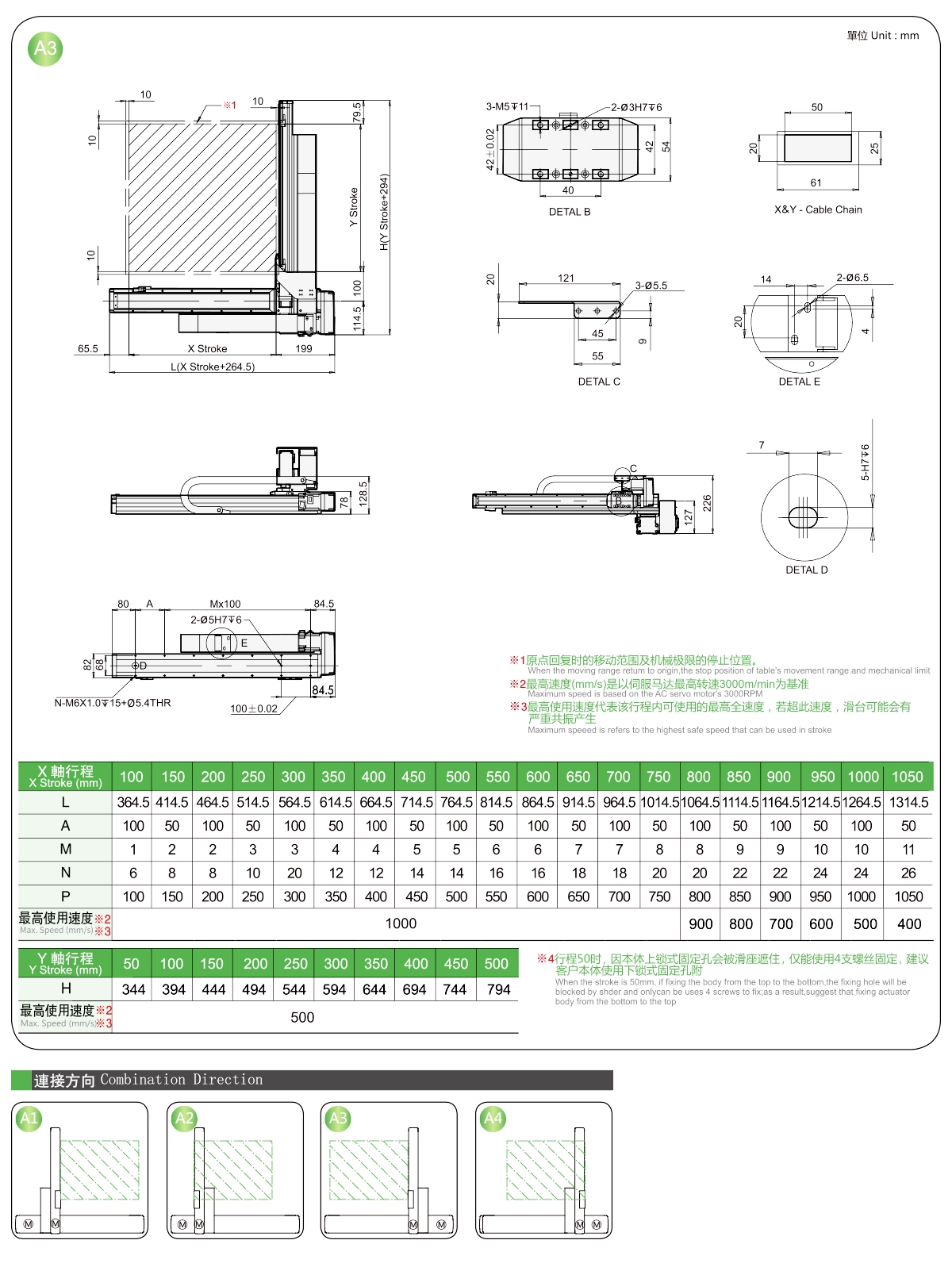

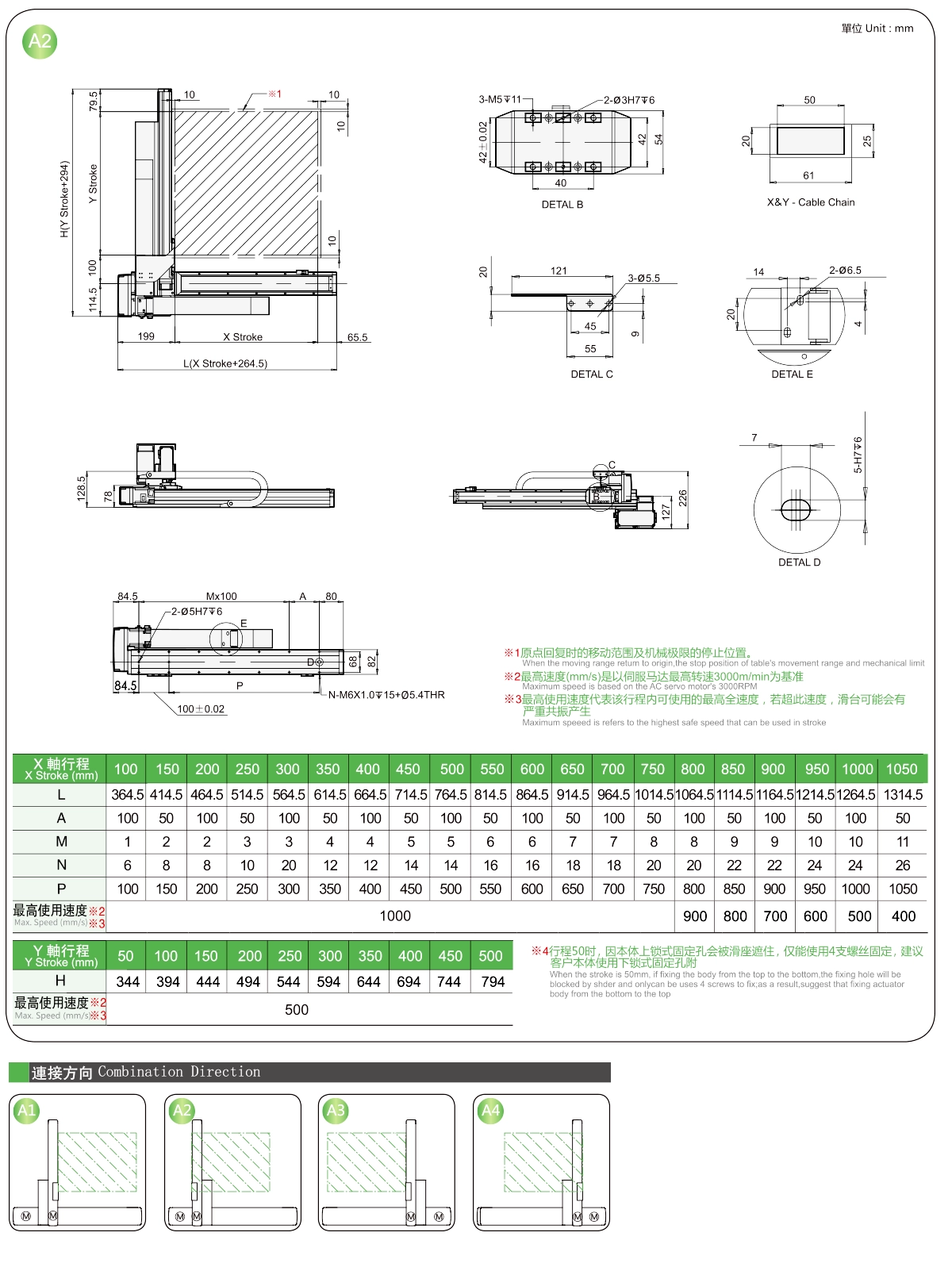

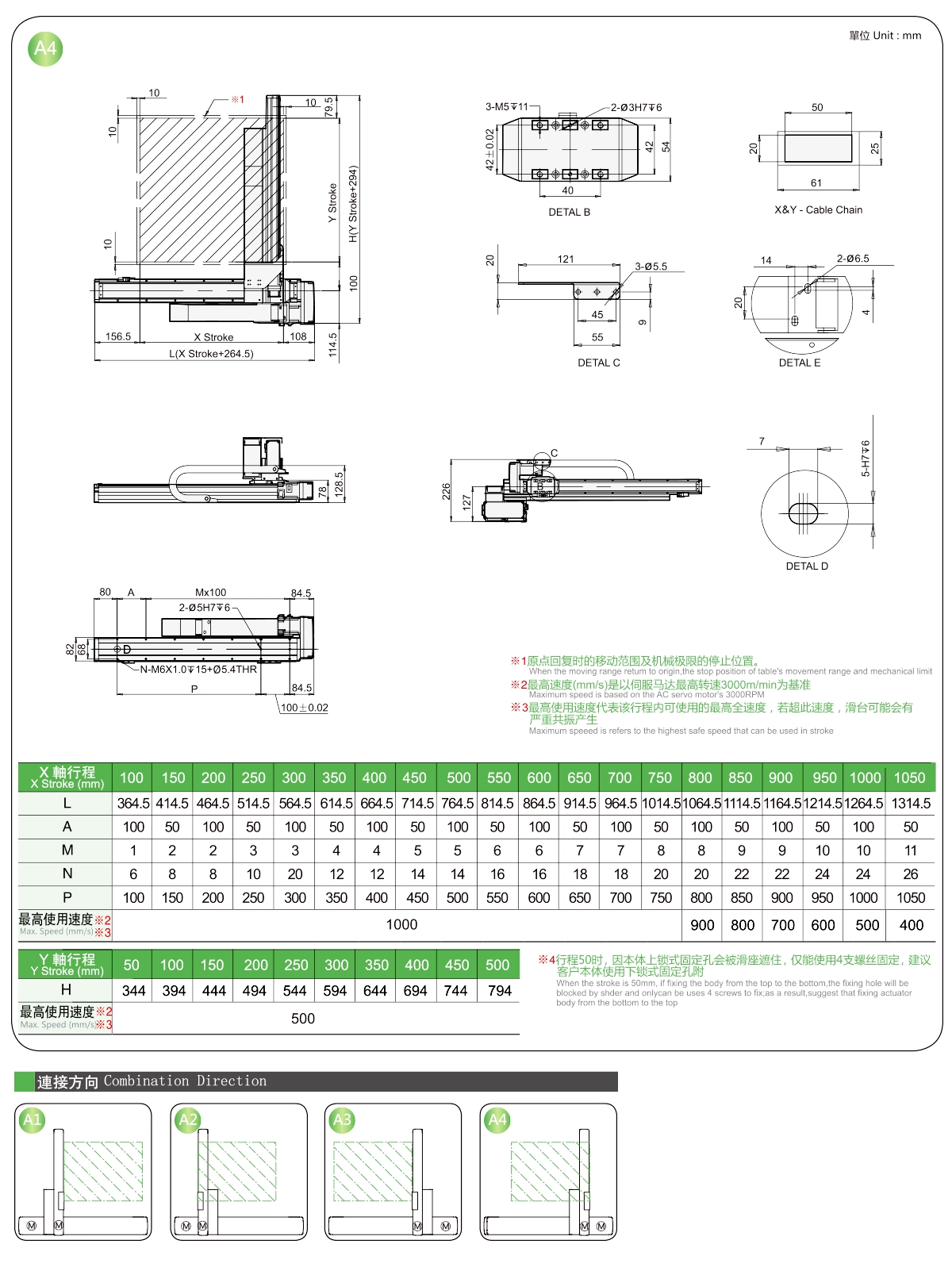

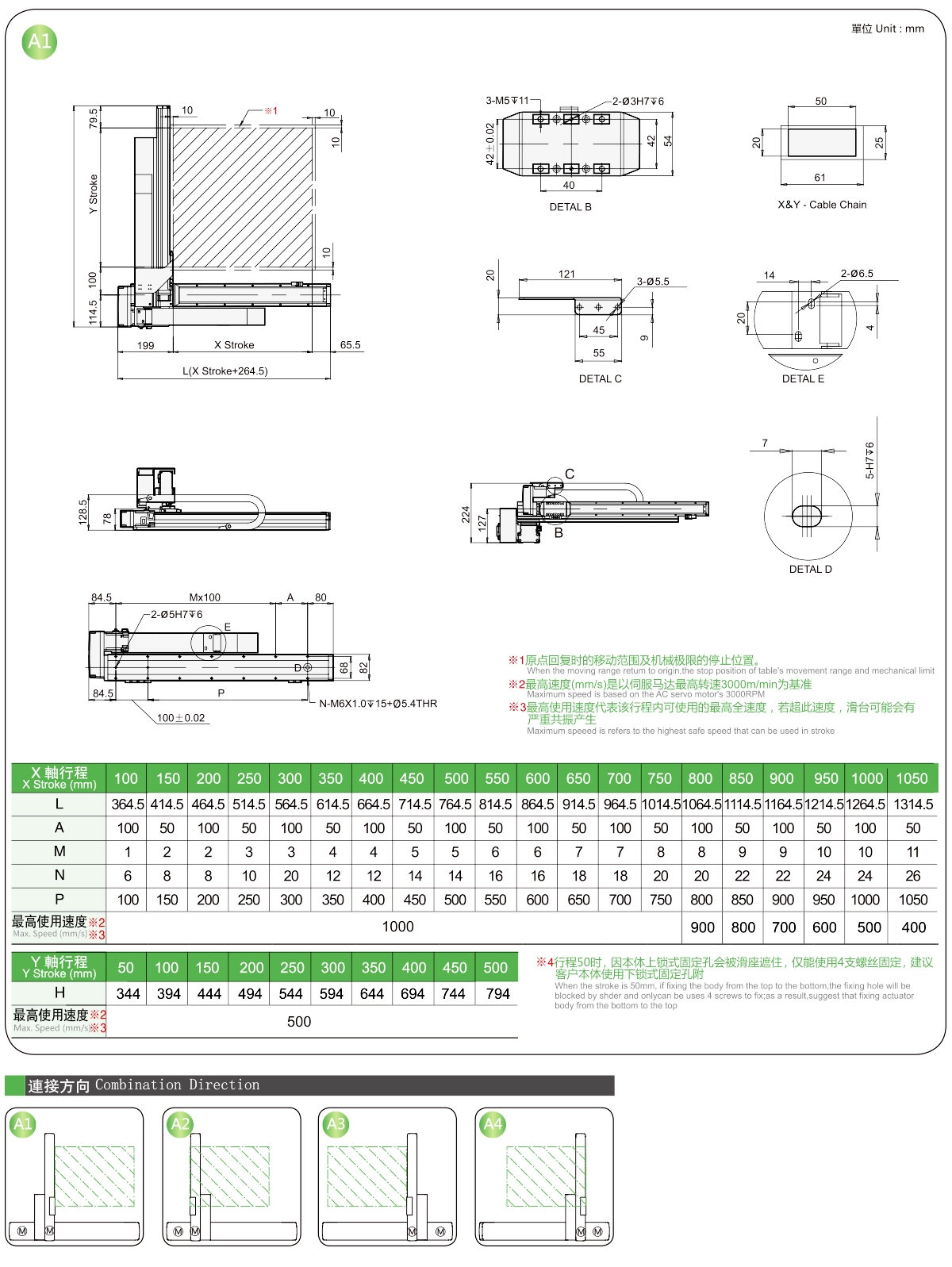

规格

最大有效载荷

Y轴行程（毫米）	50	150	200	250	300
Y 有效载荷（千克）	4.5	3.9	3.6	3	2.8

电动执行器规格指数

使用地点	驱动模式	型号规格	组合	轴编号	带领			最大速度（毫米/秒）			行程（毫米）
使用地点	驱动模式	型号规格	组合	轴编号	X轴	Y轴	Z轴	X轴	Y轴	Z轴	X轴	Y轴	Z轴
标准	滚珠丝杠	XYGH210-A	臂型	2轴	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		三轴	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		三轴	20	10	5	1000	500	250	500~1250	100~550	50~350
