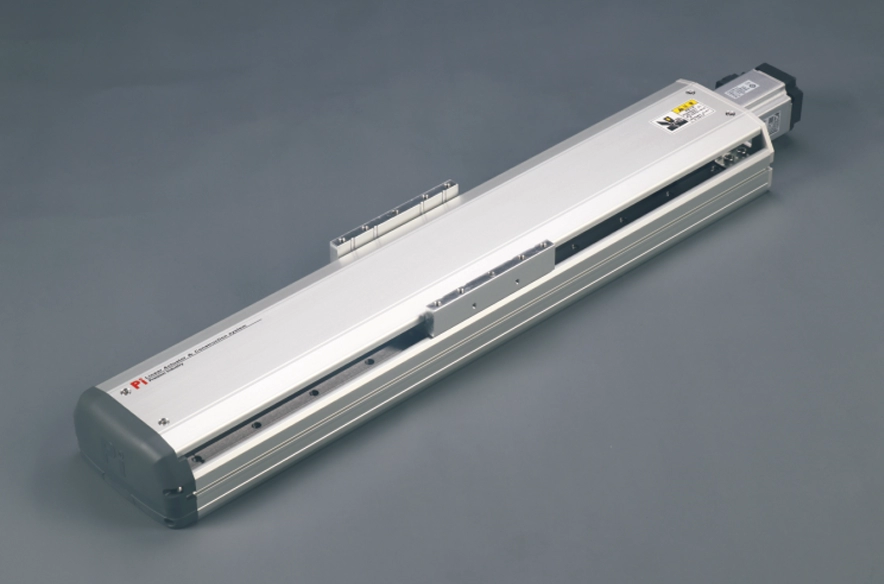

RMH系列

技术指标:

发动机:

行程毫米:

重量轻、寿命长

重复精度：±0.01mm

水平负载：110kg

垂直负载：33kg

最高速度：1600mm/s

行程节距：100-1050mm

将电机加速和减速度设置为0.2秒。

标准规范不适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。

交货时间：7-10天

PDF

Cadenas3 下载

多种滑座款式

机身与滑块一体成型，改善了刚性差的问题，并减小了宽度，使设备的安装空间更小。业内唯一获得专利的燃油喷嘴设计，采用滑道上的单个燃油喷嘴喷油。可同时注油和维护螺母及多组滑块，让您维护更方便、省时。燃油喷嘴的安装方向可根据客户需求选择。

高刚性本体/高刚性上盖

高刚性车身：探索采用一体式铝挤压结构，通过元素分析获得最佳刚性重量比结构设计。防缠绕上盖：采用特殊的防缠绕设计，长途使用时上盖不易扭曲或变形。

电机品牌

可与各品牌伺服电机配对。多方向电机安装位置可供选择，使机器设计更加灵活

电机品牌

可与各品牌伺服电机配对。多方向电机安装位置可供选择，使机器设计更加灵活

螺杆品牌导程，无座可供选择

可根据不同的精度和速度选择合适的螺杆规格和品牌。

订购方式

RMH14-L5-100-M-M20B-C4-0001

规格

规格	重复定位精度(mm)		±0.01
	滚珠丝杠导程 (mm)		5	10	20	32
	最大速度（毫米/秒）		250	500	1000	1600
	最大有效负载	卧式（公斤）	95	75	35	15
		垂直（公斤）	27	18	7	-
	额定推力（N）		第683章	第341章	174	107
	行程节距（毫米）		100-1050mm/50mm间距
部分	交流伺服电机功率（W）		200W
	滚珠丝杠直径 (mm)		C7Ø16
	高刚性直线导轨（mm）		W15XH12.5
	联轴器（毫米）		10X14
	家庭传感器	外部	EE-SX672(NPN)
		内置	EE-SX674(NPN)

传感器布局

加减速值设定为0.2秒。

*行程超过750mm时，滚珠丝杠会出现跳动。在这种情况下我们建议降低工作速度。详情请参阅P85。

允许悬伸量

（单位：毫米）

卧式安装		一个	乙	C
铅5	60公斤	2515	第242章	第232章
	80公斤	1811	172	164
	95公斤	第1537章	138	133
铅10	30公斤	2727	第470章	第430章
	50公斤	第1577章	266	第242章
	75公斤	1004	164	150
铅20	10公斤	2304	1222	1028
	22公斤	第1443章	540	第451章
	35公斤	1005	第324章	第271章
铅32	10公斤	第1555章	第840章	623
	15公斤	1033	第545章	405
	-	-	-	-

（单位：毫米）

墙壁安装		一个	乙	C
铅5	55公斤	第257章	269	2883
	75公斤	178	186	2000年
	95公斤	133	138	第1537章
铅10	35公斤	第363章	第395章	2368
	55公斤	218	238	第1445章
	75公斤	150	164	1004
铅20	12公斤	第854章	1019	2552
	20公斤	500	296	1588
	35公斤	第271章	第324章	1005
铅32	8公斤	第787章	1060	1980年
	15公斤	405	第545章	1033
	-	-	-	-

（单位：毫米）

垂直安装		一个	C
铅5	15公斤	1118	1118
	22公斤	第770章	第770章
	27公斤	626	626
铅10	10公斤	1500	1500
	14公斤	1072	1072
	18公斤	第833章	第833章
铅20	4公斤	2980	2980
	7公斤	1700	1700
	-	-	-

静载荷力矩

(单位：牛米)

我的	第551章
国会议员	第552章
先生	第485章

*图表中的扭矩值表示重心。

*产品在规定条件下使用时使用寿命为10,000公里。

*数据信息不适用于吊顶反向使用。如果您想采用吸顶式反向使用，请联系我们了解详细信息。

电动执行器规格指标

使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	滚珠丝杠规格		最大有效负载(公斤)		最大速度 (毫米/秒) *1
使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	外径（毫米）	导程(毫米)	水平的	垂直的	最大速度 (毫米/秒) *1
标准环境	滚珠丝杠	RMH12	100W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000年
			750W	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000年
		RMH22	750W	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000年
		RMH28	1500W	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

超长行程系列

使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	滚珠丝杠规格		最大有效负载(公斤)		最大速度 (毫米/秒) *1
使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	外径（毫米）	导程(毫米)	水平的	垂直的	最大速度 (毫米/秒) *1
标准环境	滚珠丝杠	RMH17S	400W	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* 最高速度基于伺服电机最大转速（3000）。最高速度以步进电机最大转速（500）为准。

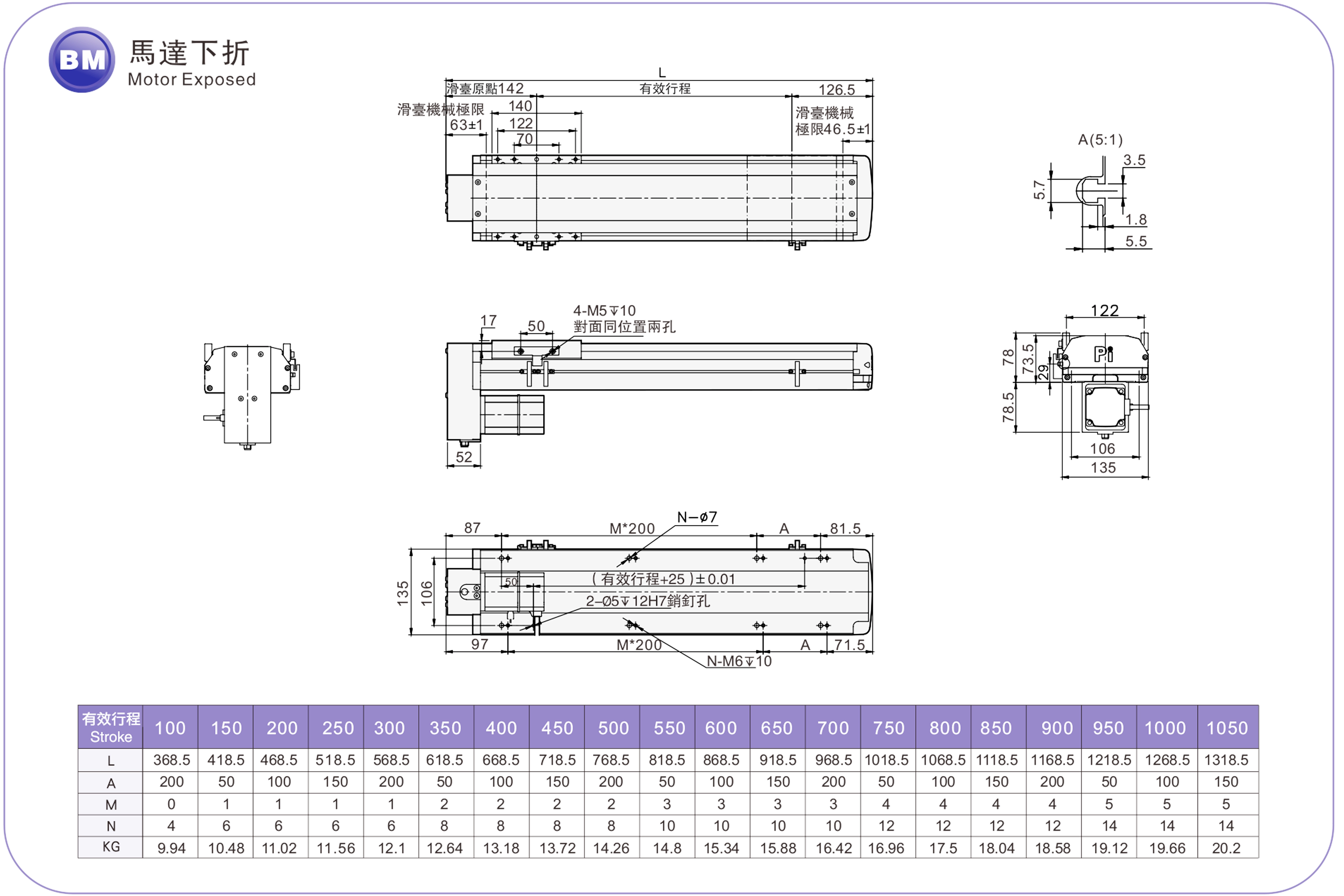

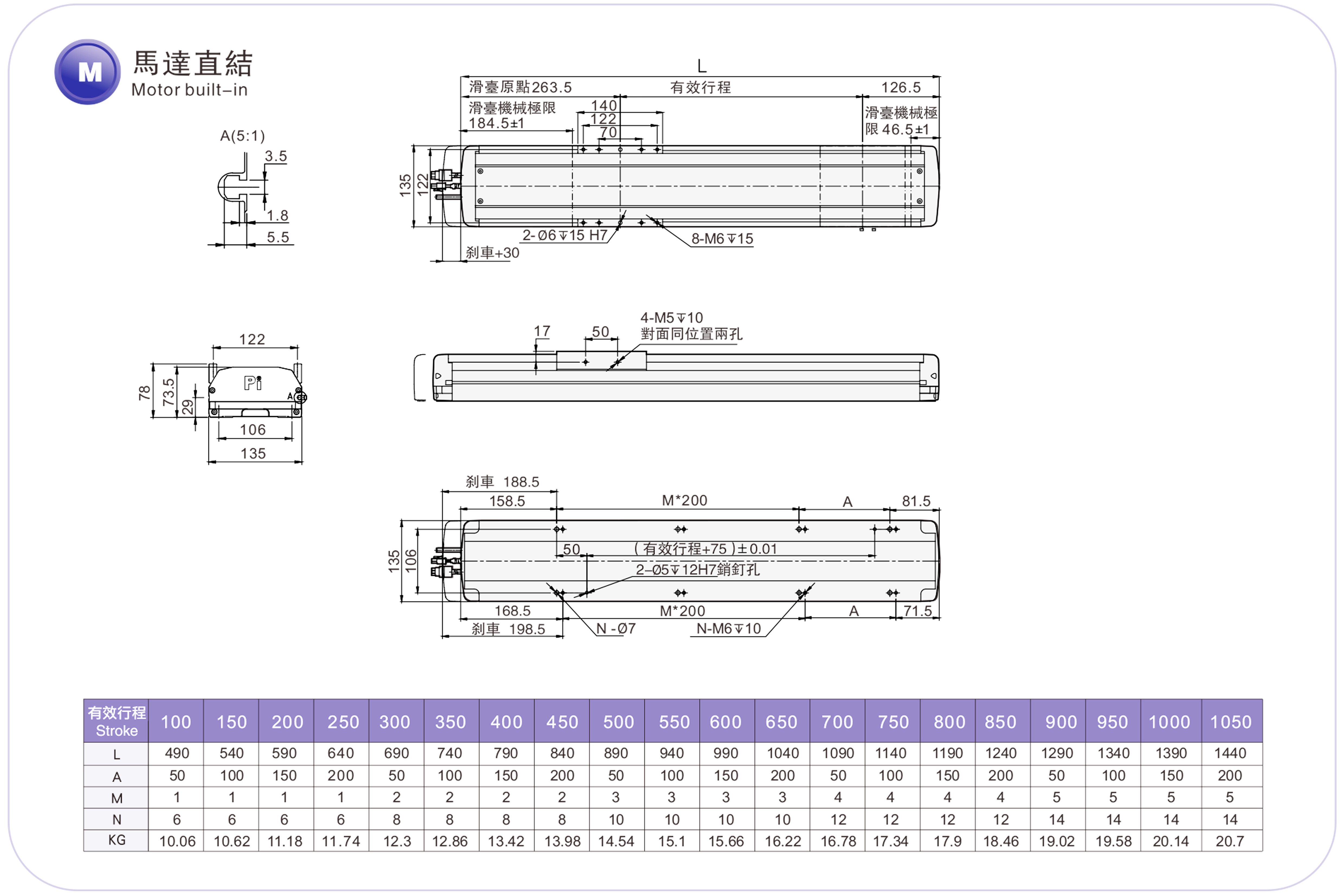

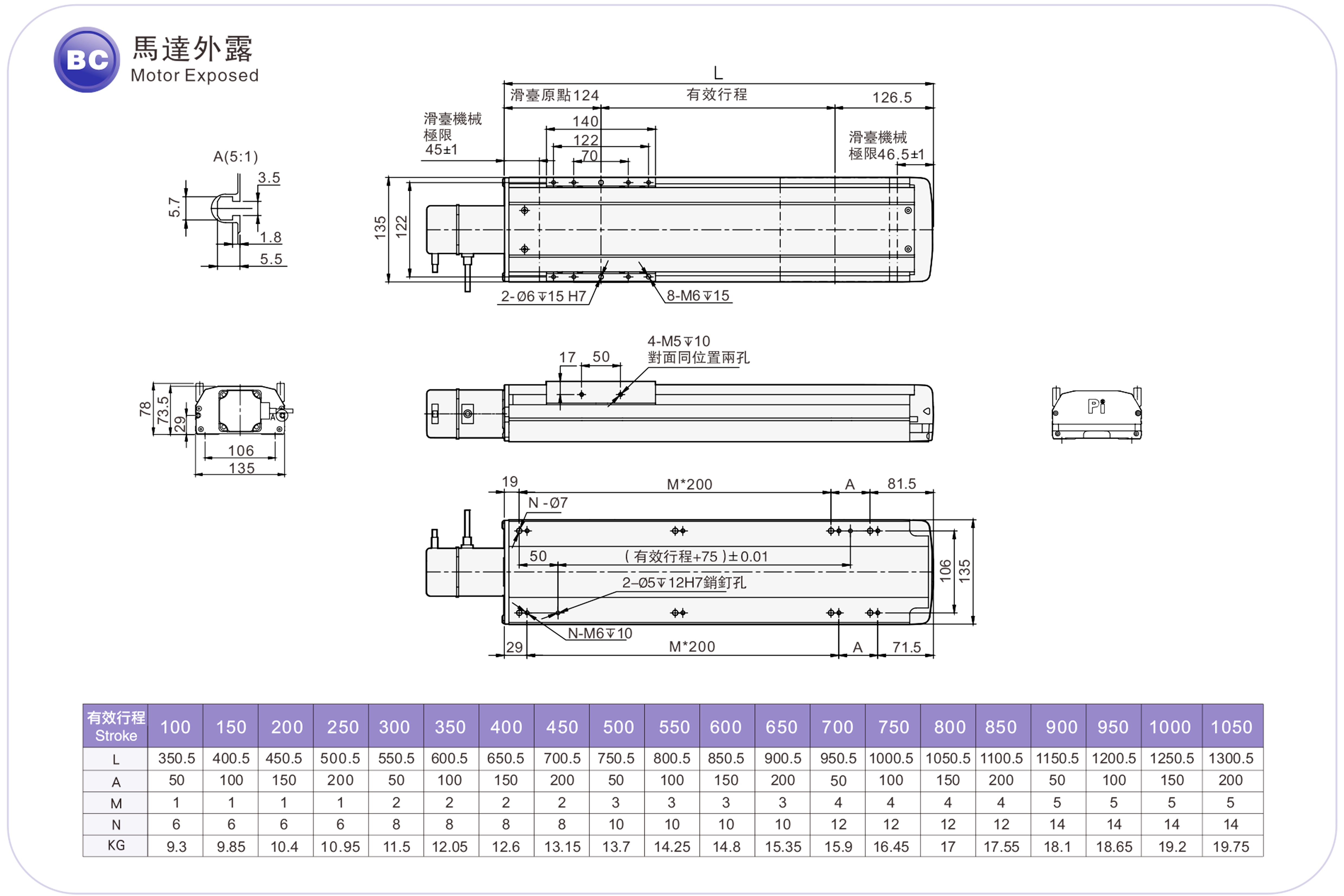

电机外露式/电机内置式

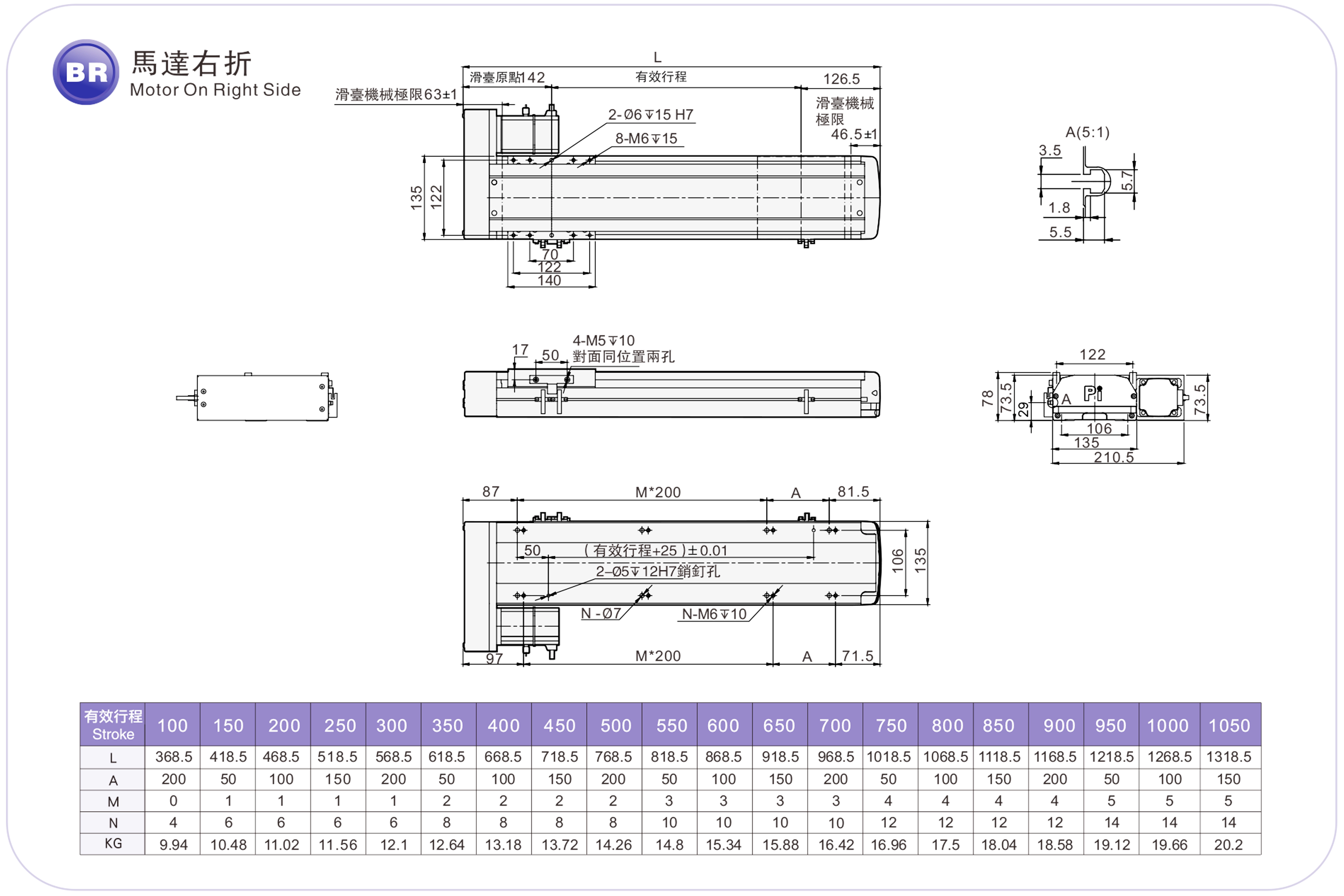

电机左侧/电机右侧

电机位于下侧
