GSD系列

产品仕样:

马达转折方向:

行程范围 mm:

重量轻、寿命长

本体宽度宽度：60-200mm

重复精度：±0.005/0.01mm

水平负载：110kg

垂直负载：33kg

最大速度：250mm/s

行程范围：100-1050mm

将电机加速和减速度设置为0.2s。

一般使用环境规范No适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。

交货时间：7-10天

PDF

Cadenas3 下载

四柱球设计 - 提高精度

无间隙，可轻松轻松地移动至“圆弧槽”，易于长期保持高精度。
内部滑块可以在四个方向上达到相同的额定负载，并且可以在任何方向上使用。
高刚性、高精度、低摩擦、高速运动负载能力强、使用寿命长。

结构更紧凑

与传统产品相比，产品尺寸有所减小。易于组装成设备，也有助于设备本身的小型化。

长途跋涉

四柱滚珠丝杠嵌入式滑台，行程范围可达3000mm，最高速度2200mm/s，

可垂直安装

全系列均可垂直安装。

维护简单——成本极低

全系列均可进行外掛掛部润滑，无需拆下端盖。它具有自润滑储油系统，采用特殊的钢带结构设计。

款式齐全——优势众多

有钢带防护，可防止异物直接落入滑台内，减少粉尘产生；可在洁净室使用环境下使用，可配备No同厂家和安装方式的电机。

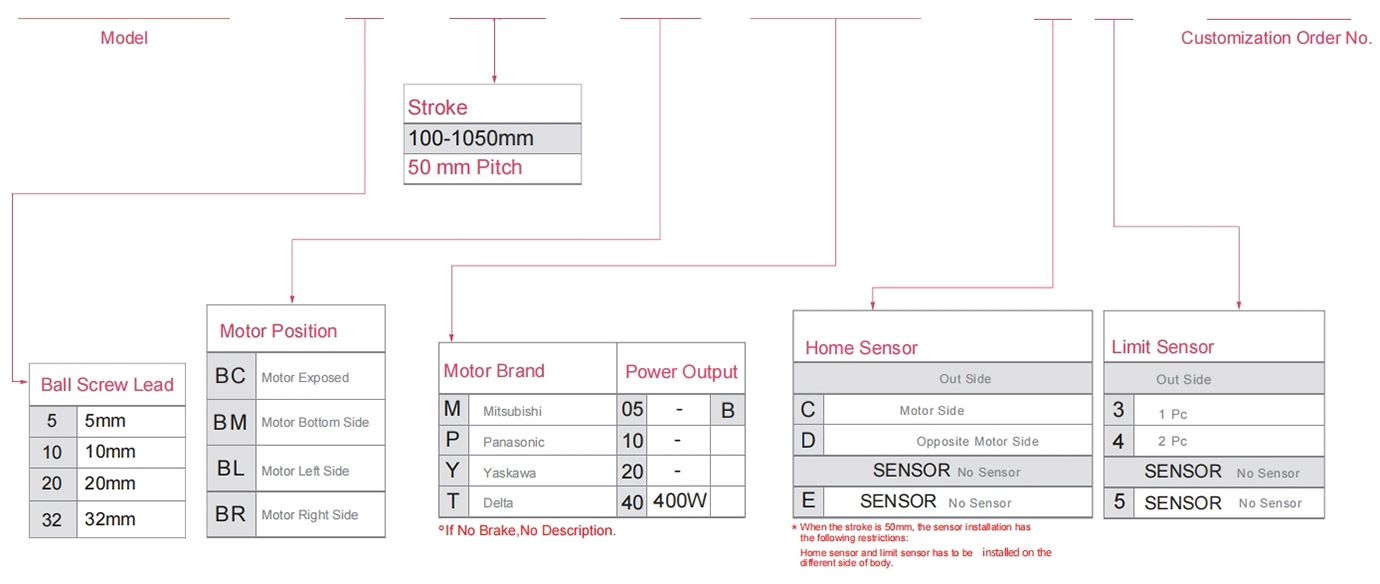

型表示方式

GSD14-L5-100-BC-M40B-C4-0001

基本仕样

基本仕样	重复定位精度(mm)		±0.005/0.01
	滚珠丝杠导程 (mm)		5	10	20	32
	最高速度 (mm/s) ※1		250	500	1000	1600
	最大可搬重量	水平使用（kg）	110	88	40	30
		垂直使用（kg）	33	22	10	8
	定额推力（N）		1388	694	347	218
	标准行程（mm）※2		100-1050mm/50mm间距
部品	AC伺服马达容量（W）		400
	滚珠丝杠直径 (mm)		C7Ø16
	高刚性线性滑轨(mm)		滚珠丝杠执行器
	联轴器（mm）		14X10
	原点感应器	外掛掛部	EE-SX672(NPN)
		内置	EE-SX674(NPN)

感应器接线图

※1 加减速值设定为0.2s。

※2 当行程超过600mm时，丝杠会发生跳动。在这种情况下我们建议降低工作速度。详情请参阅P85。

容许负载力矩表

（单位：mm）

水平安装		A	B	C
Lead5	60kg	500	166	280
	80kg	300	120	214
	110kg	200	90	131
Lead10	30kg	500	324	405
	50kg	400	176	243
	88kg	300	80	135
Lead20	12kg	600	636	878
	22kg	500	300	439
	40kg	400	145	203
铅32	15kg	500	162	300
	25kg	300	98	200
	30kg	200	90	180

（单位：mm）

壁挂安装		A	B	C
Lead5	50kg	300	150	300
	70kg	200	120	250
	100kg	150	60	200
Lead10	35kg	350	200	400
	55kg	220	120	350
	88kg	150	60	250
Lead20	12kg	630	452	700
	20kg	380	320	600
	40kg	180	150	500
铅32	15kg	300	220	500
	25kg	180	120	350
	30kg	150	110	250

（单位：mm）

垂直安装		A	C
Lead5	15kg	500	500
	22kg	350	350
	33kg	230	230
Lead10	10kg	620	620
	14kg	480	480
	22kg	300	300
Lead20	7kg	750	750
	10kg	550	550
	-	-	-
铅32	5kg	660	660
	8kg	402	402
	-	-	-

静态容许负载惯量

(单位：(N.m)

MY	584
MP	584
MR	1224

*图表中的扭矩值表示重心。

*产品在规定条件下使用时使用寿命为10,000公里。

*数据信息No适用于吊顶反向使用。如果您想采用吸顶式反向使用，请联系我们了解详细信息。

电动执行器基本仕样指标

使用环境		传动方式		仕样		马达容量（w）		本体宽度（mm）		身体高度（mm）		重复定位精度（mm）		滚珠丝杠基本仕样		最大可搬重量(kg)		最大速度 (mm/s) *1
														ねじ径（mm）	导程(mm)	水平使用	垂直使用
														ねじ径（mm）	导程(mm)	水平使用	垂直使用
一般使用环境		滚珠丝杠		GSD6		100W		60		50		±0.005/0.01		12	5	30	15	250
															5	30	15	250
															10	18	7	500
															10	18	7	500
															20	12	3	1000
															20	12	3	1000
				GSD8		400W		80		68		±0.005/0.01		16	5	50	20	250
															5	50	20	250
															10	35	10	500
															10	35	10	500
															20	20	5	1000
															20	20	5	1000
				GSD10		400W		100		70		±0.005/0.01		16	5	60	22	250
															5	60	22	250
															10	45	16	500
															10	45	16	500
															20	30	7	1000
															20	30	7	1000
															32	20	5	1600
															32	20	5	1600
				GSD14		400W		135		80		±0.005/0.01		16	5	110	33	250
															5	110	33	250
															10	88	22	500
															10	88	22	500
															20	40	10	1000
															20	40	10	1000
															32	30	8	1600
															32	30	8	1600
				GSD17		750W		168		88		±0.005/0.01		20	5	120	50	250
															5	120	50	250
															10	110	40	500
															10	110	40	500
															20	75	25	1000
															20	75	25	1000
															40	35	10	2000
															40	35	10	2000
				GSD20		750W		200		102		±0.005/0.01		25	5	150	55	250
															5	150	55	250
															10	140	45	500
															10	140	45	500
															25	95	20	1250
															25	95	20	1250
														20	40	43	12	2000
														20	40	43	12	2000

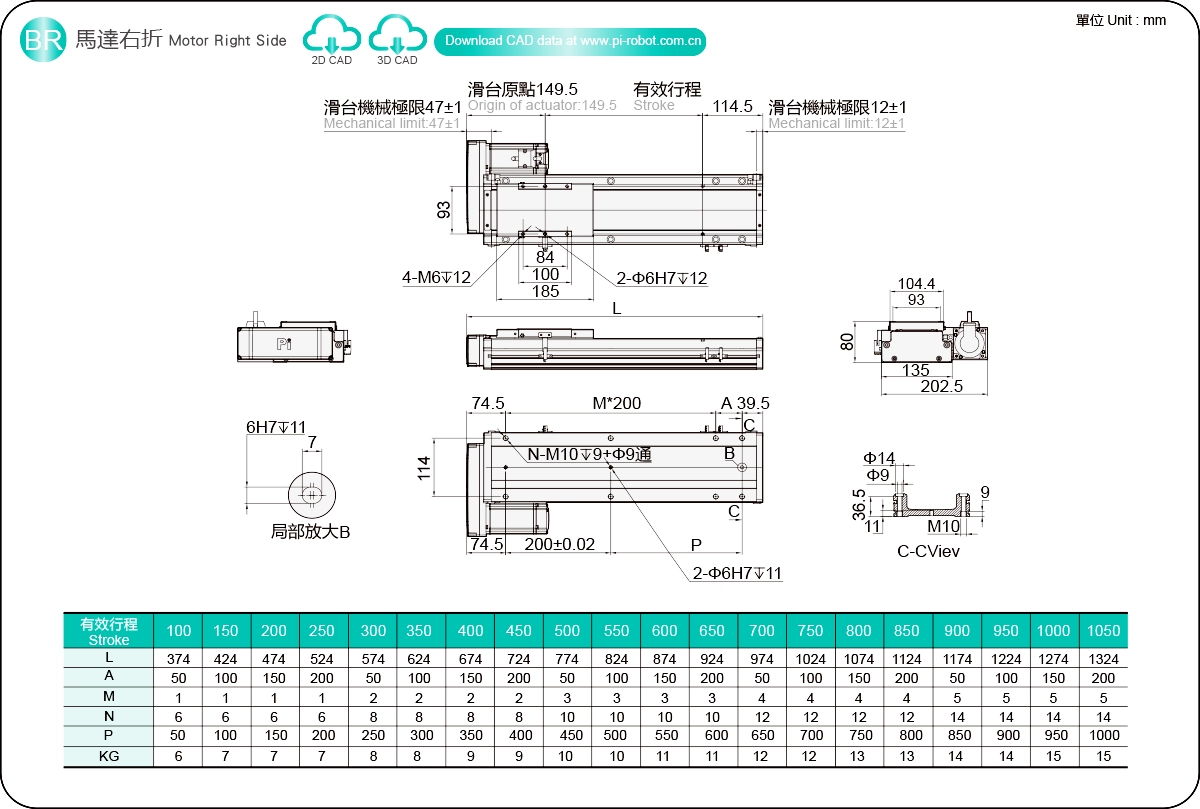

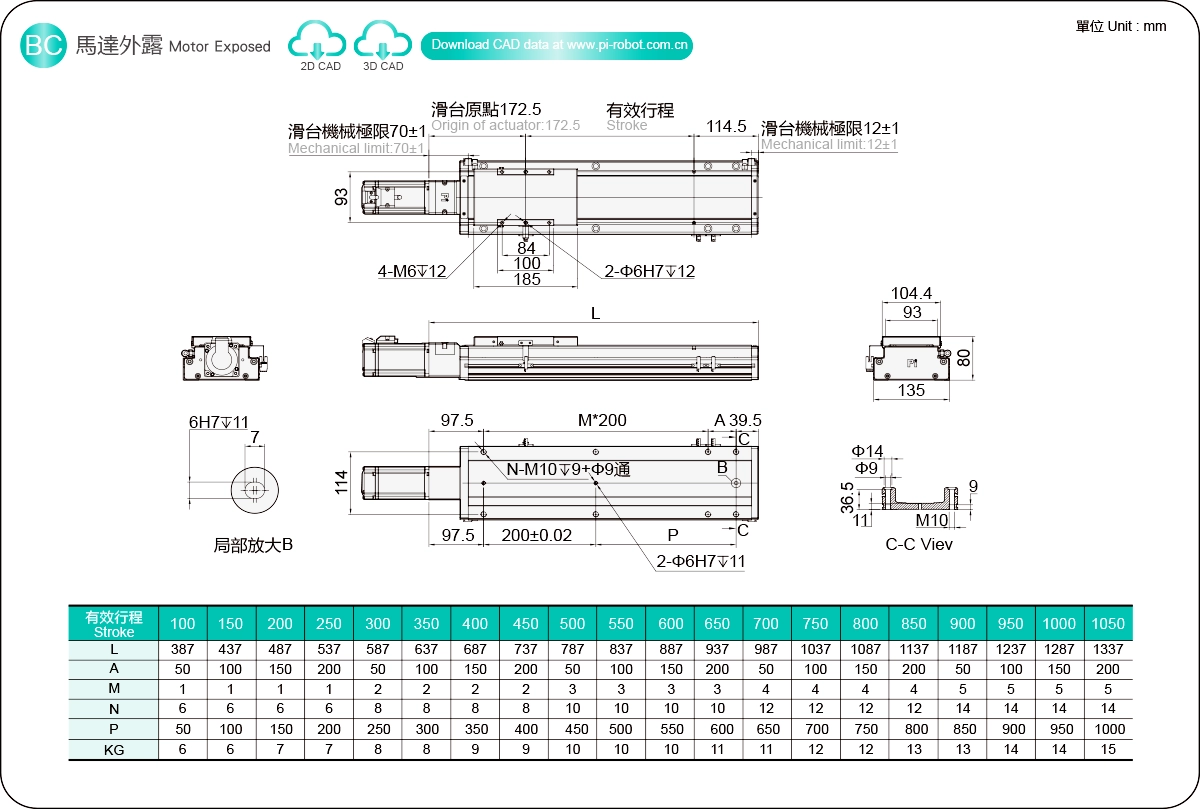

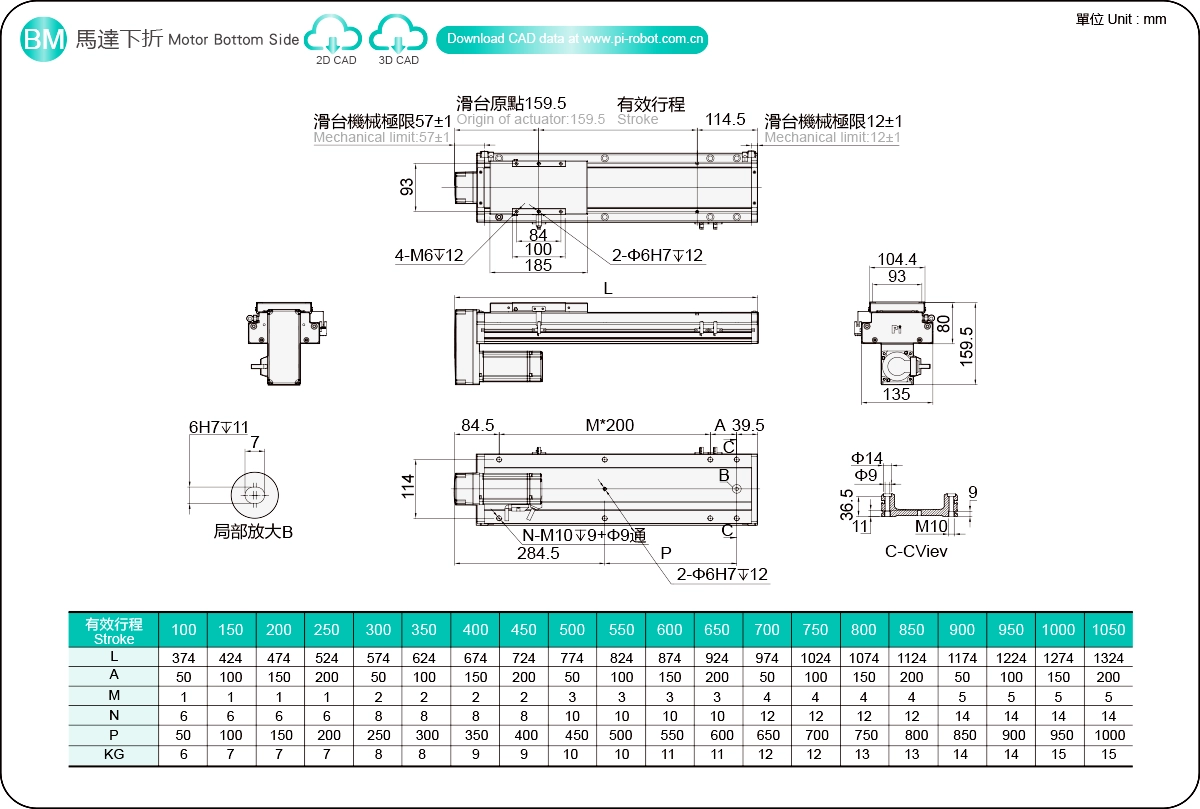

电机外掛掛露/电机下折

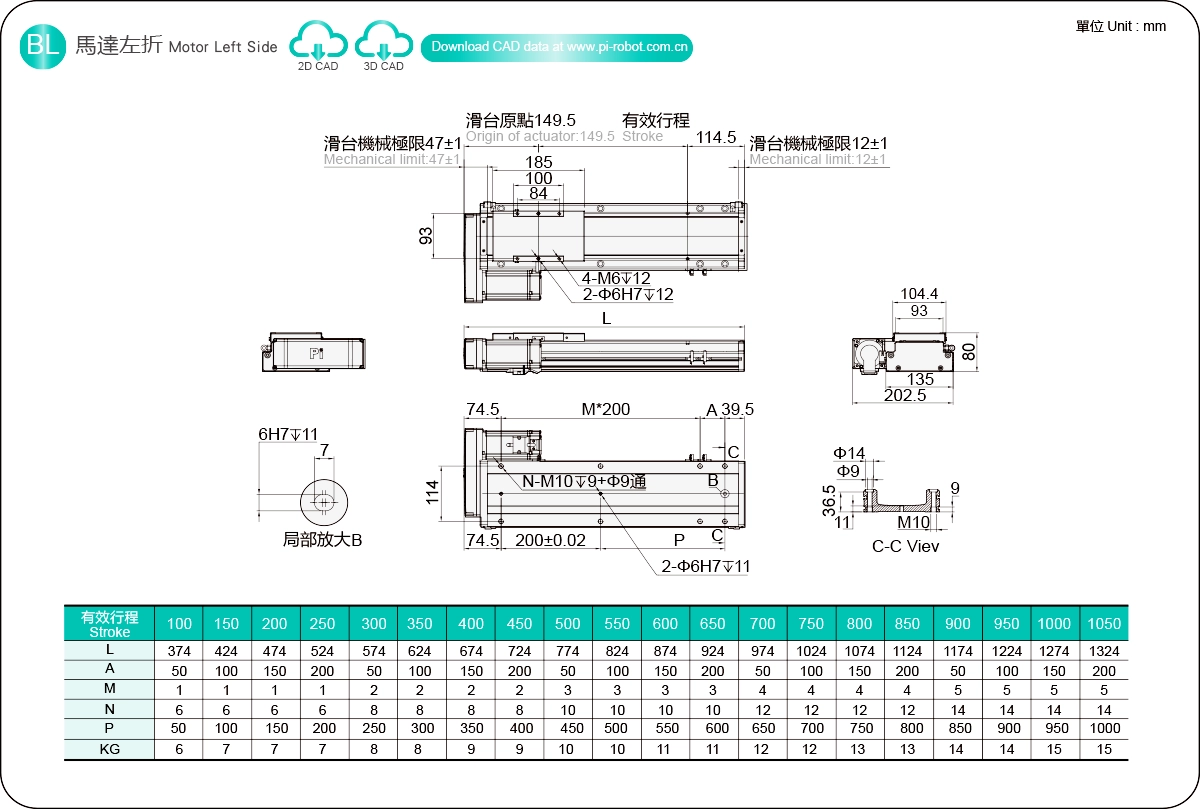

电机左折/电机右折
