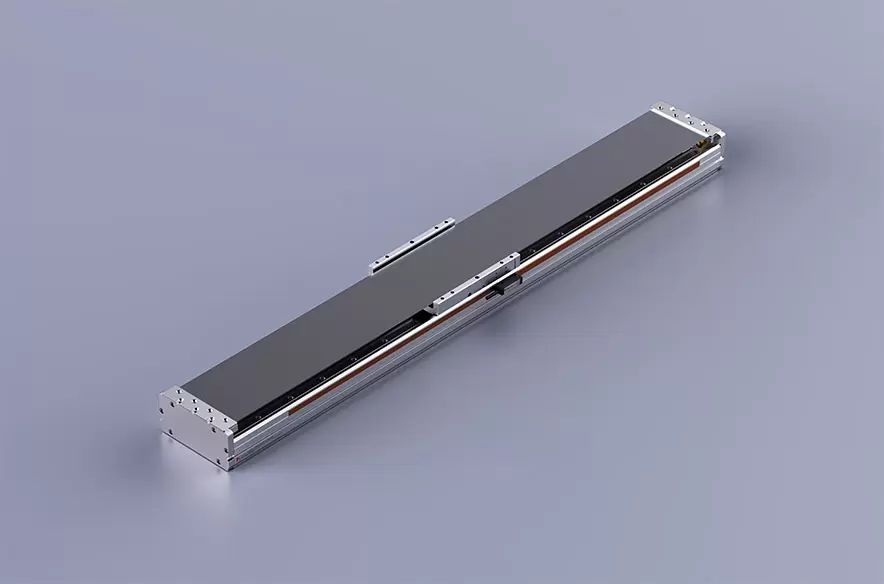

产品
最大力：1795N
持续力：816 N
最大可搬质量：100kg
标准行程：
1-单动子：96-2592/96 mm
标准行程：
2-双动子：96-2592/96 mm
最大速度：2500mm/s
| 目录 | 线圈基本仕样 | P88-C3-S | P88-C6-P |

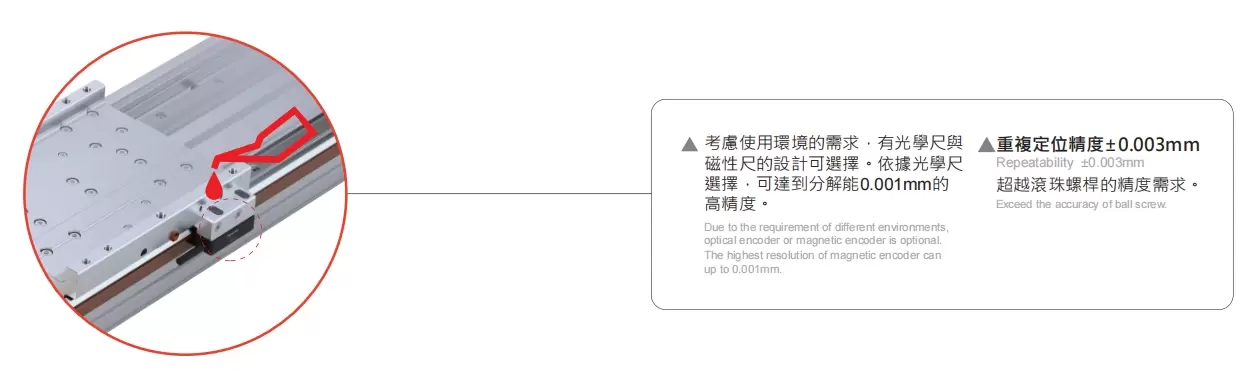

| 基本仕样 | 重复定位精度(mm) | ±0.003 | |
| 最大可搬重量(kg) | 60 | 100 | |
| 最大速度（mm/s） | 2500 | ||
| 连续推力(N) | 408 | 816 | |
| 峰值推力(N) | 897 | 1795 | |
| 连续电流(Ams) | 3.3 | 6.8 | |
| 峰值电流(Arms) | 10.5 | 21 | |
| 力常数(N/Arms) | 123.6 | 120 | |
| 电感(mH) | 73.4 | 37.8 | |
| 电阻（ohm） | 12.6 | 6.3 | |
| 磁极距(mm) | 24 | ||
| 水平安装 | 负载 | A | B | C | |
| 负载 | P88-C3-S | 30kg | 350 | 190 | 370 |
| 40kg | 300 | 120 | 280 | ||
| 50kg | 250 | 90 | 220 | ||
| 60kg | 200 | 80 | 180 | ||
| P88-C6-P | 70kg | 350 | 100 | 250 | |
| 80kg | 180 | 90 | 220 | ||
| 90kg | 150 | 80 | 200 | ||
| 100kg | 100 | 50 | 150 | ||
| 壁挂安装 | 负载 | A | B | C | |
| 负载 | P88-C3-S | 30kg | 370 | 190 | 350 |
| 40kg | 280 | 120 | 300 | ||
| 50kg | 220 | 90 | 250 | ||
| 60kg | 180 | 80 | 200 | ||
| P88-C6-P | 70kg | 250 | 100 | 350 | |
| 80kg | 220 | 90 | 180 | ||
| 90kg | 200 | 80 | 150 | ||
| 100kg | 150 | 50 | 100 | ||
| MY | 1355 |
| MP | 1355 |
| MR | 1210 |
| 速度(m/s) 加速度(G) 负载(Kg) | 1m/s | 1.5m/s | 2m/s | 2.5m/s |
| 30 | 2.1 | 1.9 | 1.1 | 0.5 |
| 40 | 1.7 | 1.3 | 0.8 | 0.4 |
| 50 | 1.4 | 1.1 | 0.6 | 0.3 |
| 60 | 1.2 | 0.9 | 0.5 | 0.2 |
| 70 | 1.1 | 0.8 | 0.4 | 0.2 |
| 速度(m/s) 加速度(G) 负载(Kg) | 1m/s | 1.5m/s | 2m/s | 2.5m/s |
| 60 | 2.2 | 2 | 1.1 | 0.6 |
| 70 | 1.9 | 1.7 | 0.9 | 0.5 |
| 80 | 1.7 | 1.3 | 0.8 | 0.4 |
| 90 | 1.6 | 1.2 | 0.7 | 0.4 |
| 100 | 1.4 | 1.1 | 0.6 | 0.3 |
| 使用环境 | 传动方式 | 仕样 | 电机基本仕样 | 本体宽度(mm) | 本体高度(mm) | 重复定位精度(mm) | 连续推力(N) | 峰值推力(N) | 控制器容量(A) | 最大可搬重量(kg) | 最大速度 (mm/s) *1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 一般使用环境 | 直线电机 | LPD12 | P40-C2-S | 125 | 80 | ±0.003 | 80 | 176 | 3.3 | 20 | 2500 |
| P40-C4-S | 160 | 352 | 3.3 | 25 | |||||||
| LPD14 | P44-C3-S | 135 | 84 | ±0.003 | 144 | 316 | 3.3 | 25 | |||
| P44-C5-P | 240 | 528 | 6.8 | 50 | |||||||
| LPD16 | P64-C3-S | 155 | 87 | ±0.003 | 264 | 580 | 3.3 | 60 | |||
| P64-C5-P | 440 | 1795 | 6.8 | 100 | |||||||

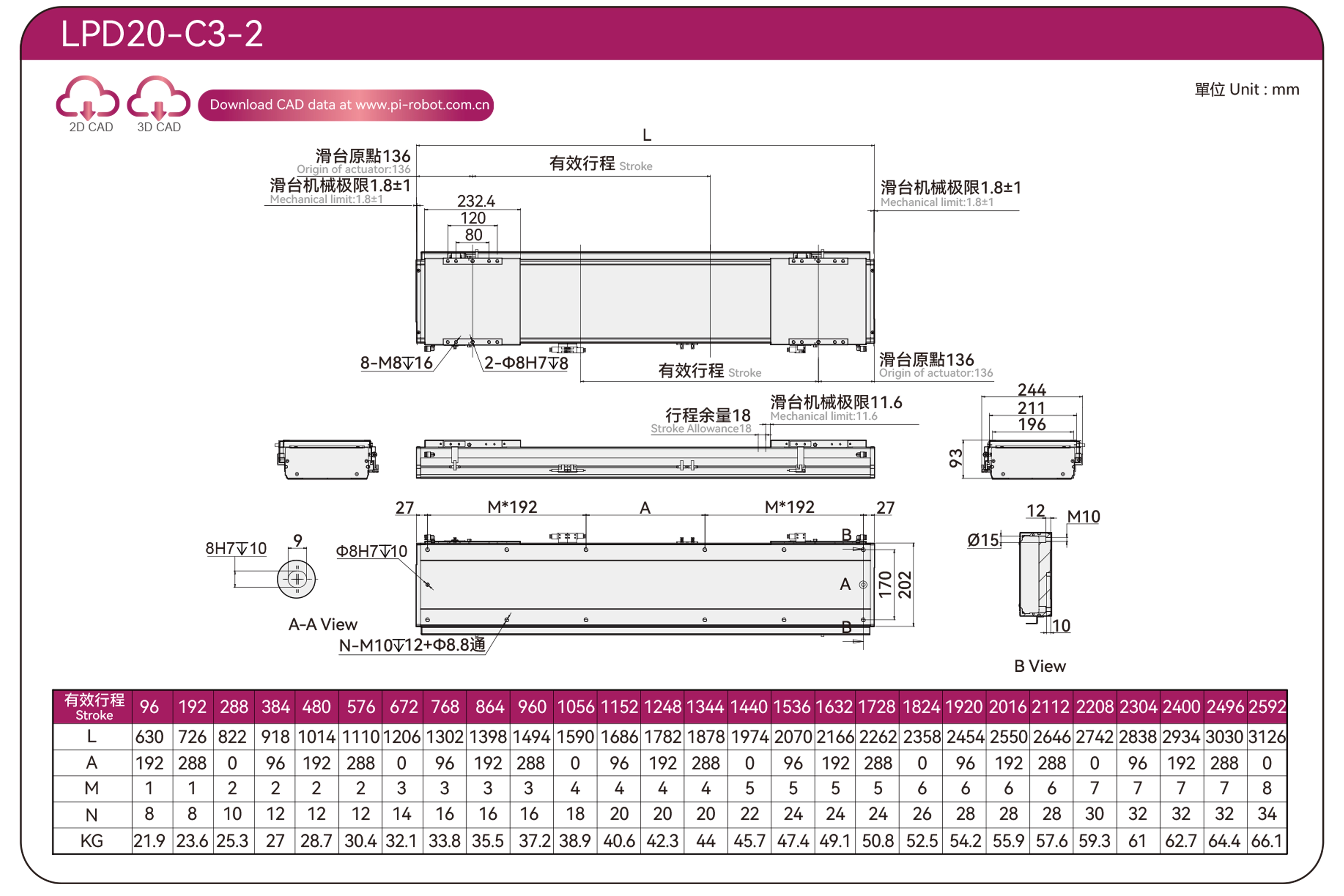

| LPD20 | P88-C3-S | 200 | 93 | ±0.003 | 408 | 897 | 3.3 | 60 | |||
| P88-C6-P | 816 | 1795 | 6.8 | 100 |
