产品

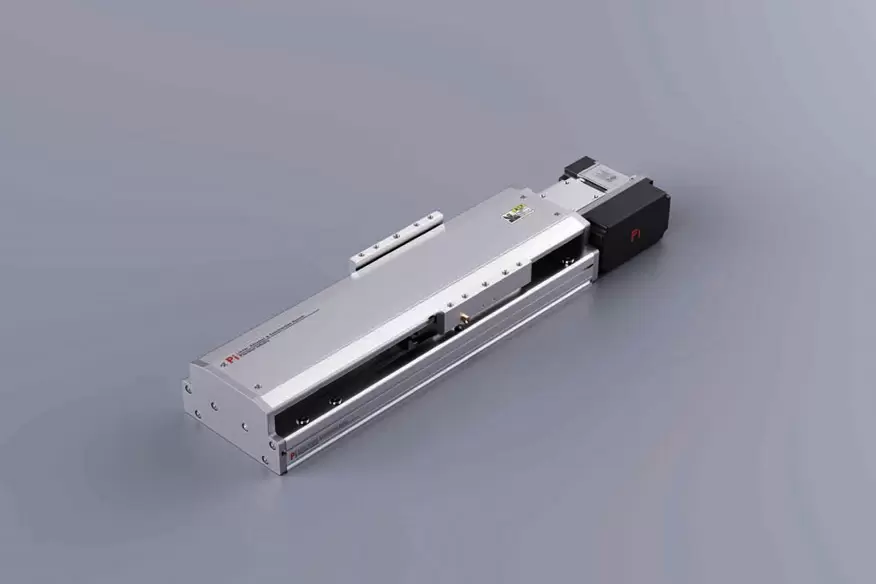

| 基本仕样 | 重复定位精度(mm) | ±0.04 | |
| 导程（mm） | 40 | ||
| 最大速度（mm/s） | 2000 | ||
| 最大可搬重量 | 水平使用（kg） | 25 | |
| 垂直使用（kg） | - | ||
| 定额推力（N） | 100 | ||
| 标准行程（mm） | 100-3650mm/50mm间距 | ||
| 部品 | AC伺服马达容量（W） | 200W | |
| 皮带本体宽度（mm） | 22 | ||
| 高刚性线性滑轨(mm) | 滚珠丝杠执行器 | ||
| 原点感应器 | 外掛掛部 | EE-SX672(NPN) | |
| 水平安装 | A | B | C |
| 10kg | 300 | 200 | 450 |
| 18kg | 200 | 100 | 300 |
| 25kg | 150 | 50 | 200 |
| 壁挂安装 | A | B | C |
| 10kg | 450 | 200 | 350 |
| 18kg | 200 | 150 | 200 |
| 25kg | 250 | 80 | 150 |

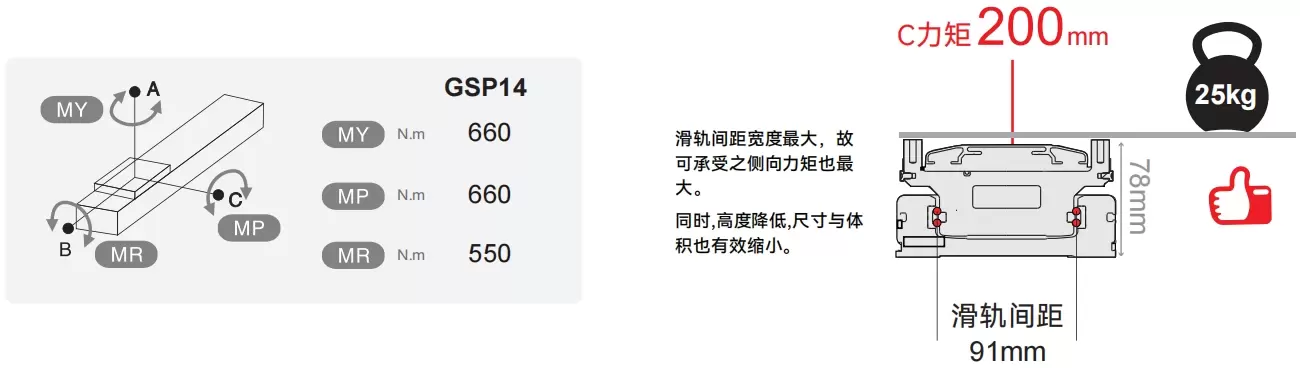

| MY | 660 |
| MP | 660 |
| MR | 550 |
| 使用环境 | 传动方式 | 仕样 | 减速机构 | 马达容量 （w） | 本体宽度（mm） | 本体高度(mm) | 重复定位精度 （mm） | 皮带基本仕样 | 最大可搬重量(kg) | 最大速度 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 皮带本体宽度(mm) | 导程(mm) | 水平使用 | 垂直使用 | |||||||||
| 一般使用环境 | 皮带驱动 | GSF14 | Yes | 200W | 135 | 78 | ±0.04 | 22 | 40 | 25 | - | 2000 |
| GSF17 | Yes | 400W | 170 | 90 | ±0.04 | 28 | 40 | 45 | - | 2000 | ||
| GSF20 | Yes | 750W | 200 | 112 | ±0.04 | 50 | 40 | 85 | - | 2000 | ||
*1最高速度基于伺服电机最大转速（3000）
*最高速度基于步进电机最大转速（500）。

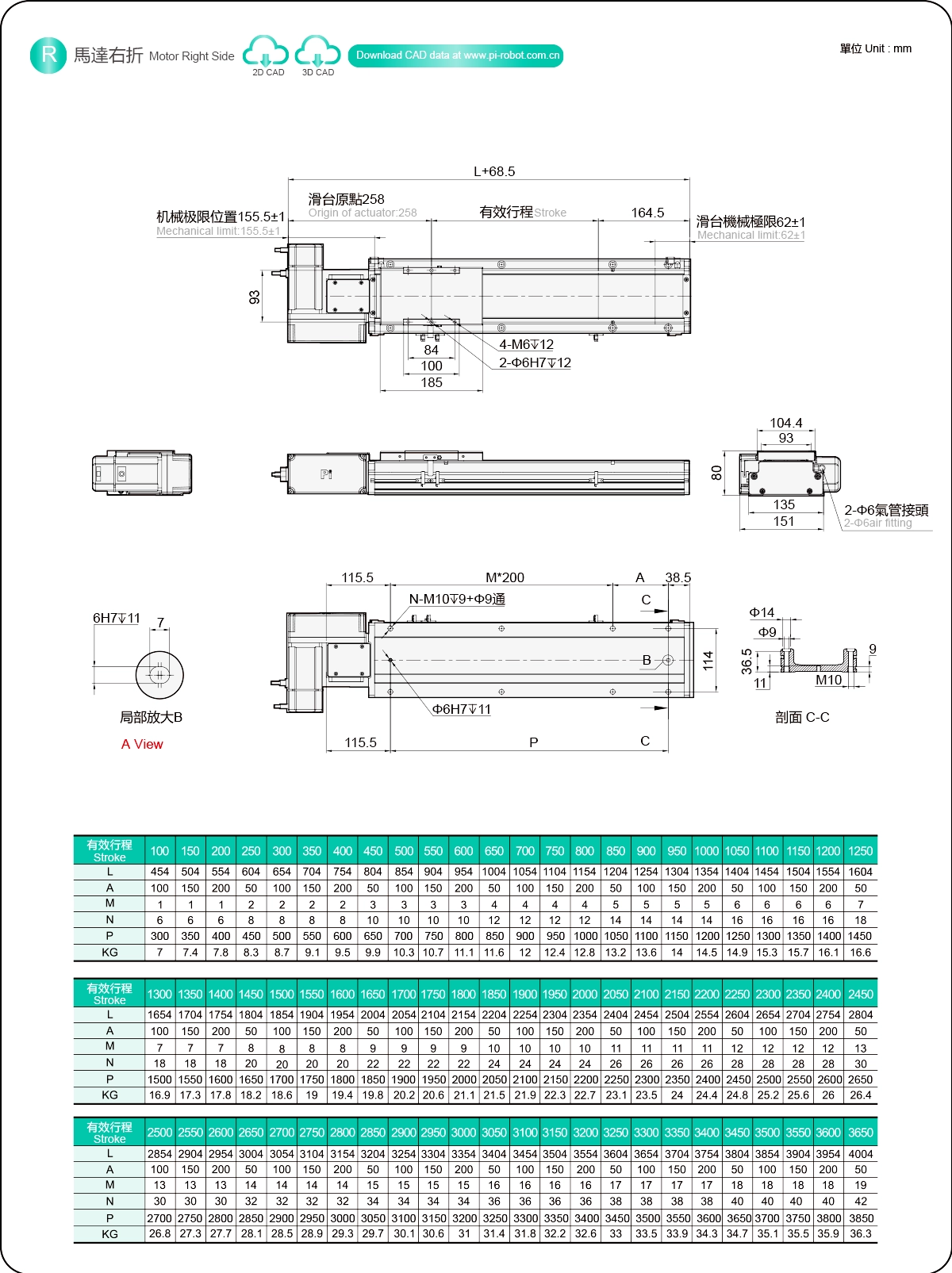

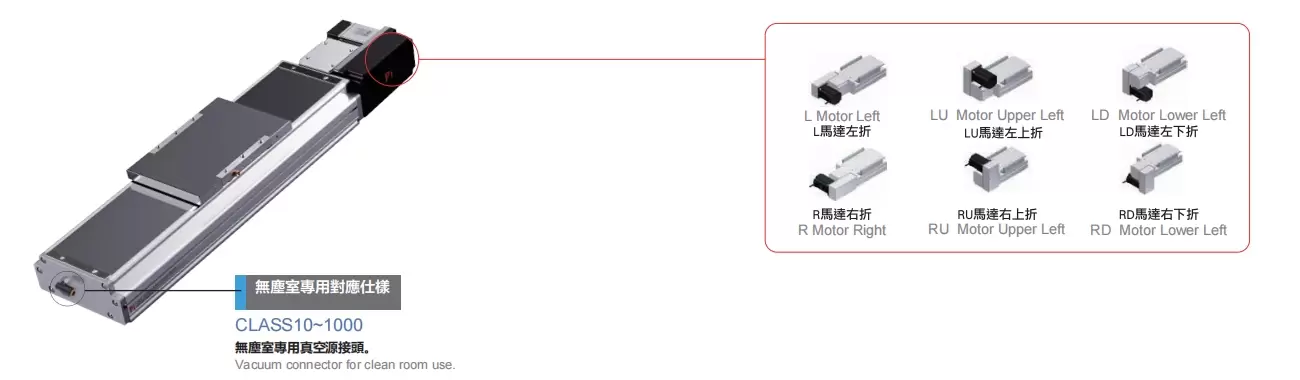

电机左折/电机右折

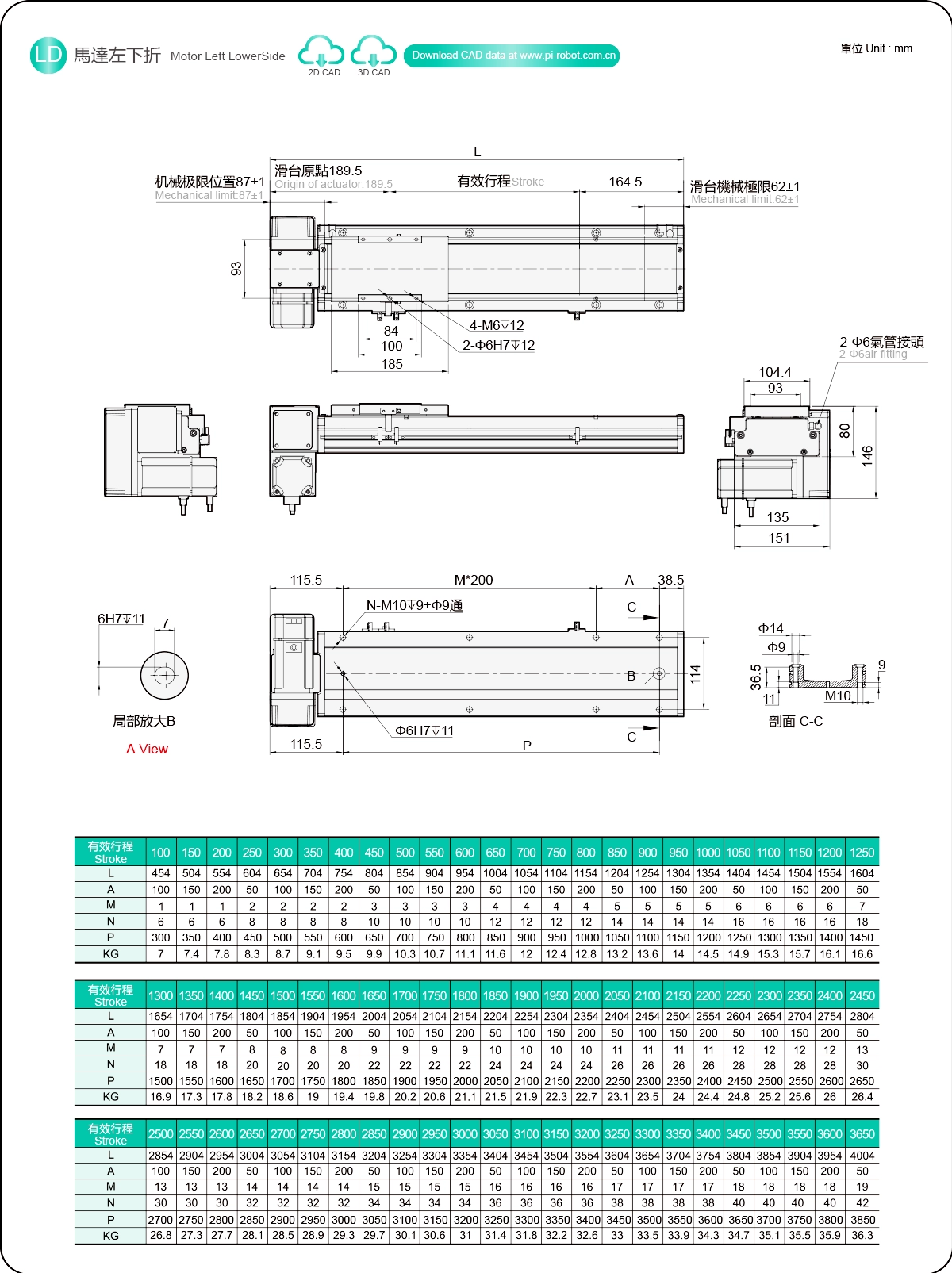

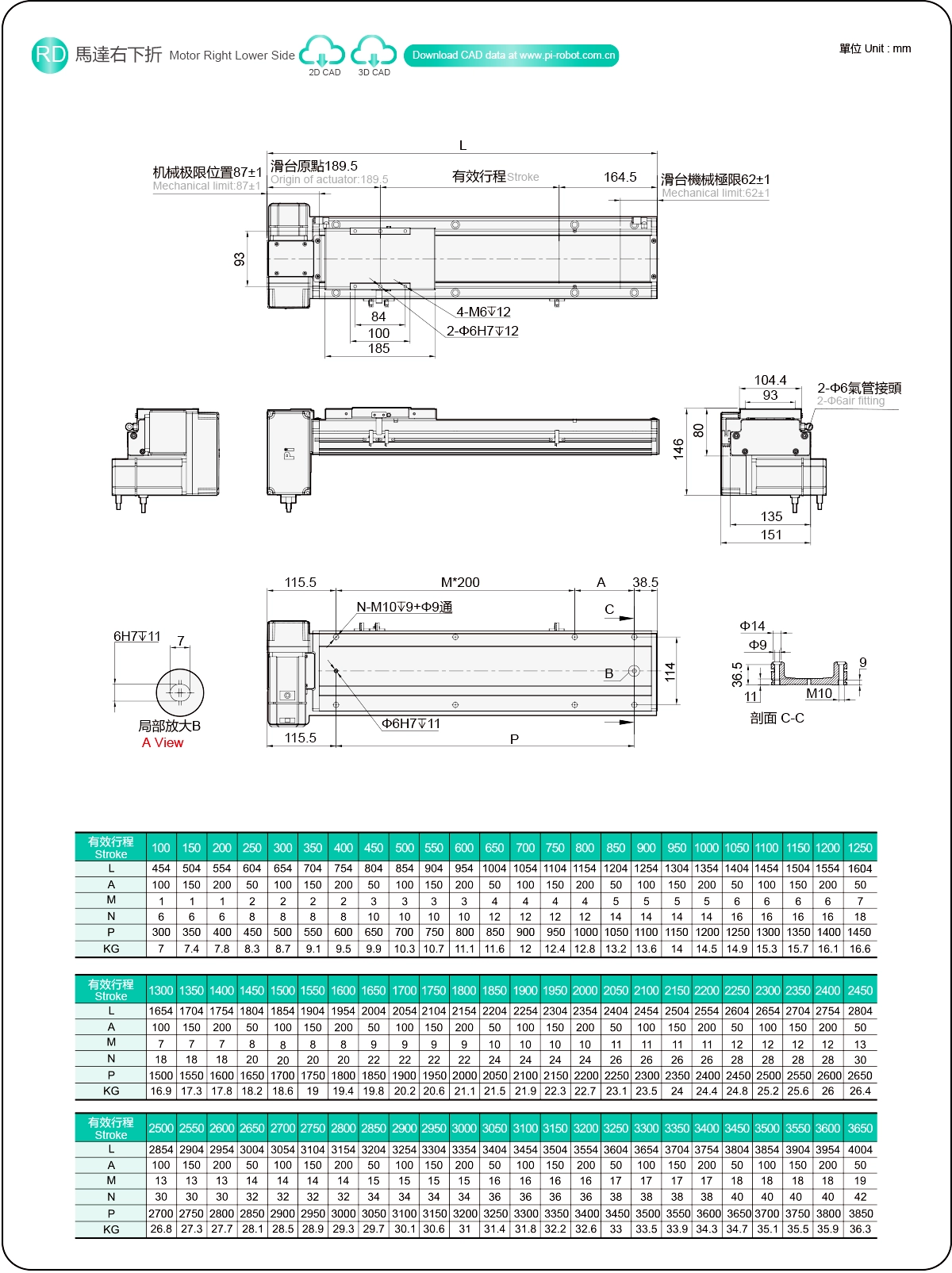

电机左下折/电机右下折

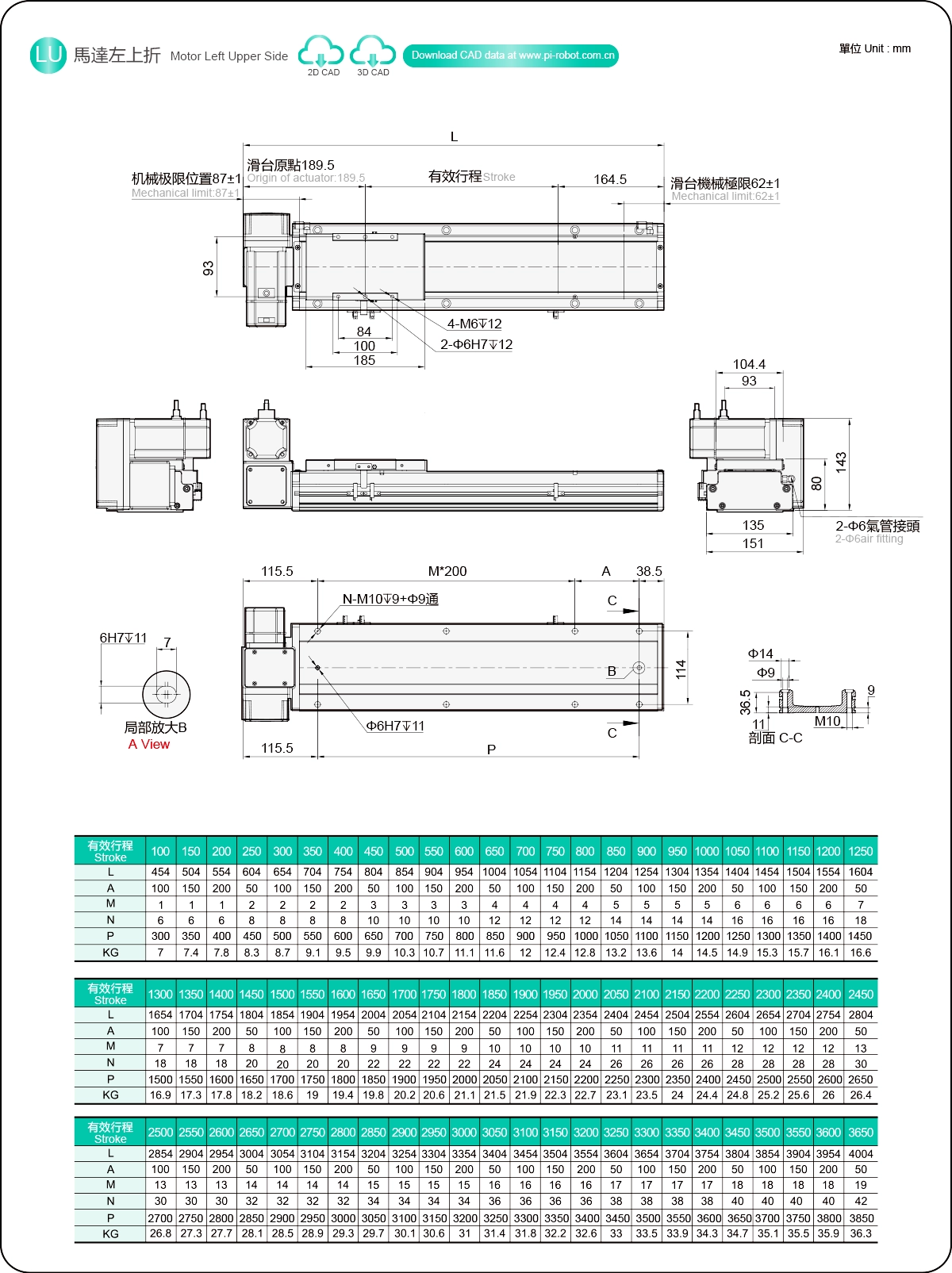

电机左上折 / M电机右上折
