重复精度：±0.08mm
水平负载：230kg
导程：230mm
最大速度：2300mm/s
标准行程：100-4600mm
将电机加速和减速度设置为0.2s。
一般使用环境规范No适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。
交货时间：7-10天
| 基本仕样 | 重复定位精度(mm) | ±0.08 | |
| 导程（mm） | 230 | ||
| 最大速度（mm/s） | 2300 | ||
| 最大可搬重量 | 水平使用（kg） | 230 | |
| 垂直使用（kg） | - | ||
| 定额推力（N） | 960 | ||
| 标准行程（mm） | 100-4600mm/50mm间距 | ||
| 部品 | AC伺服马达容量（W） | 1000W | |
| 皮带本体宽度（mm） | 60 | ||
| 高刚性线性滑轨(mm) | W30 | ||
| 原点感应器 | 外掛掛部 | EE-SX672(NPN) | |
| 水平安装 | A | B | C | |
| 1:5 | 120kg | 500 | 300 | 260 |
| 1:10 | 180kg | 600 | 270 | 332 |
| 1:20 | 230kg | 600 | 230 | 250 |
| 壁挂安装 | A | B | C |
| 110kg | 281 | 296 | 500 |
| 170kg | 259 | 267 | 700 |
| 220kg | 239 | 235 | 700 |
| MY | 4408 |
| MP | 4408 |
| MR | 3860 |
| 使用环境 | 传动方式 | 仕样 | 减速机构 | 马达容量 （w） | 本体宽度（mm） | 重复定位精度 （mm） | 皮带基本仕样 | 最大可搬重量(kg) | 最大速度 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 皮带本体宽度(mm) | 导程(mm) | 水平使用 | 垂直使用 | ||||||||
| 一般使用环境 | 皮带 | RMF14 | Yes | 200W | 135 | ±0.04 | 22 | 40 | 25 | - | 2000 |
| RMF17 | Yes | 400W | 170 | ±0.04 | 30 | 40 | 45 | - | 2000 | ||
| RMF22 | Yes | 750W | 220 | ±0.04 | 50 | 40 | 85 | - | 2000 | ||
| RMF28R | No | 1000W | 280 | ±0.08 | 60 | 230 | 230 | - | 2000 | ||
| RMF28RN | No | 1000W | 280 | ±0.08 | 50 | 230 | 200 | - | 2000 | ||
*1最高速度基于伺服电机最大转速（3000）
*最高速度基于步进电机最大转速（500）。

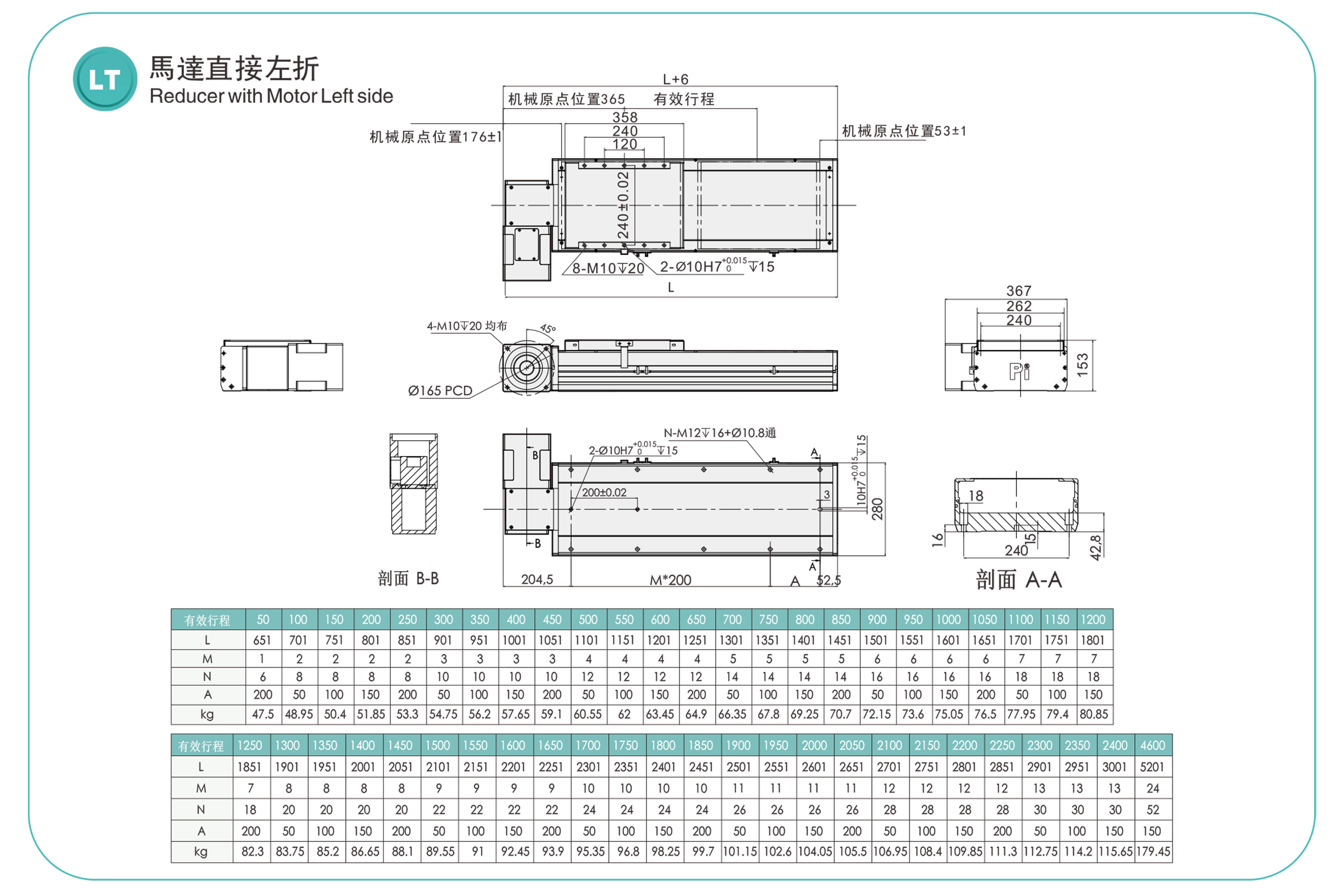

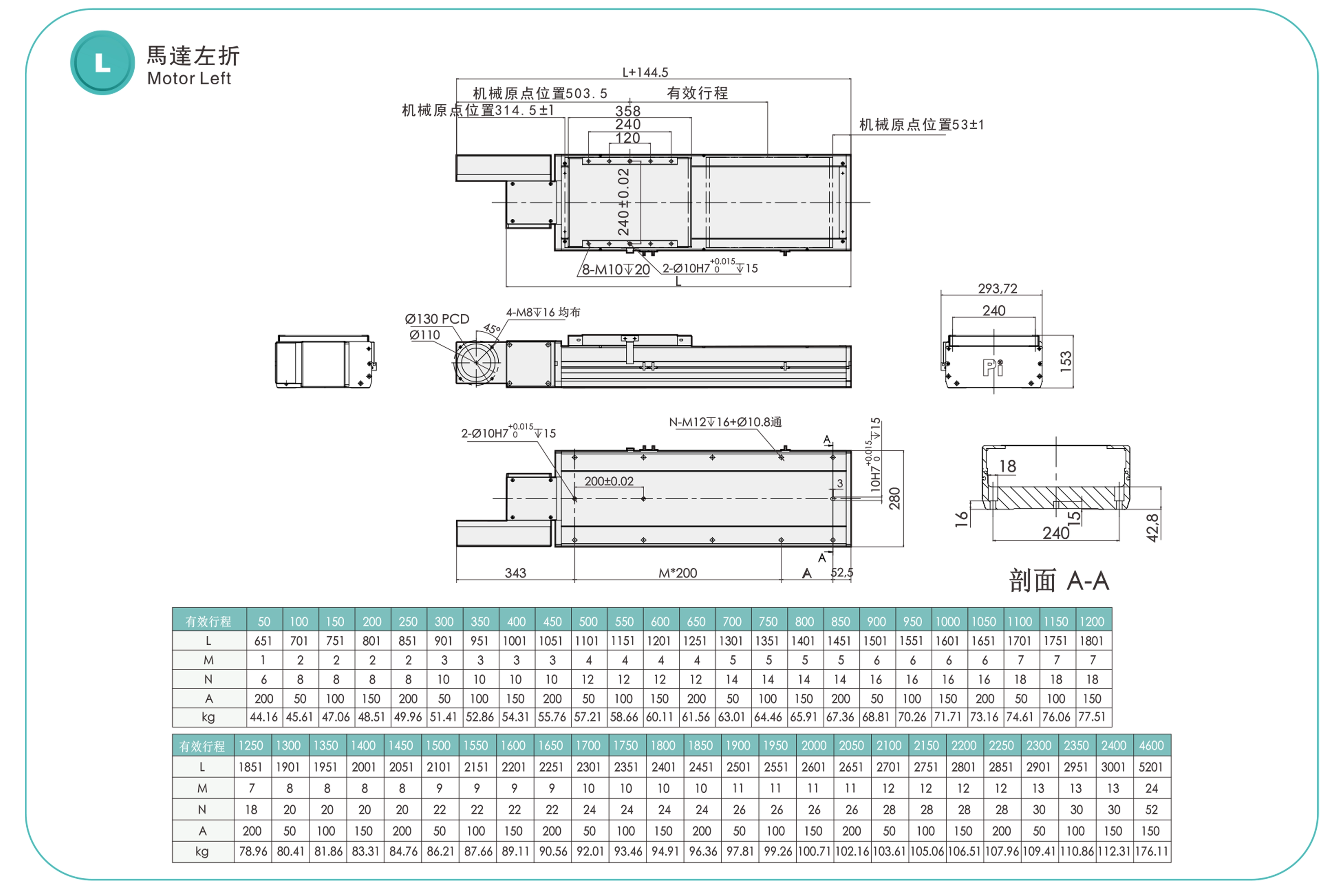

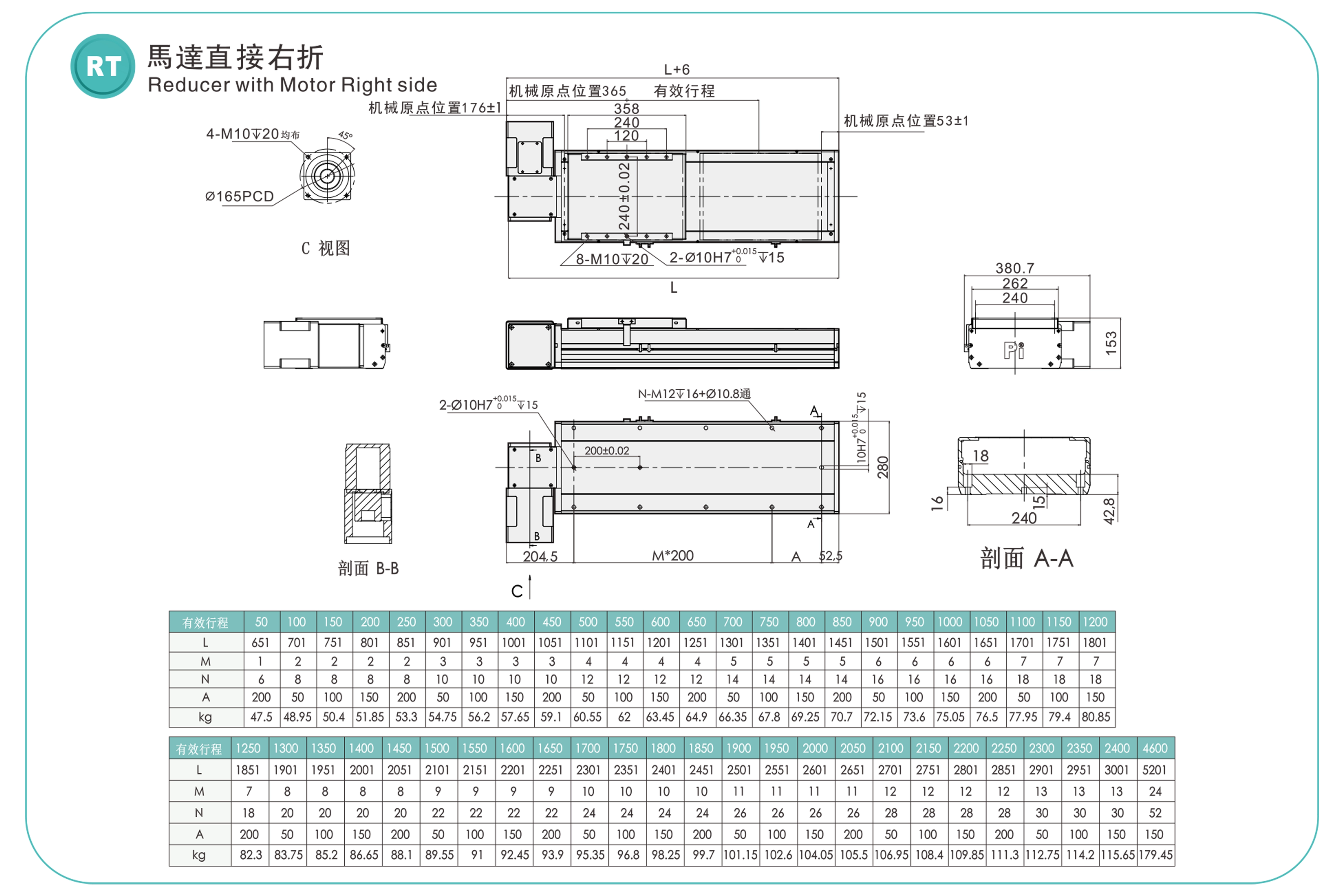

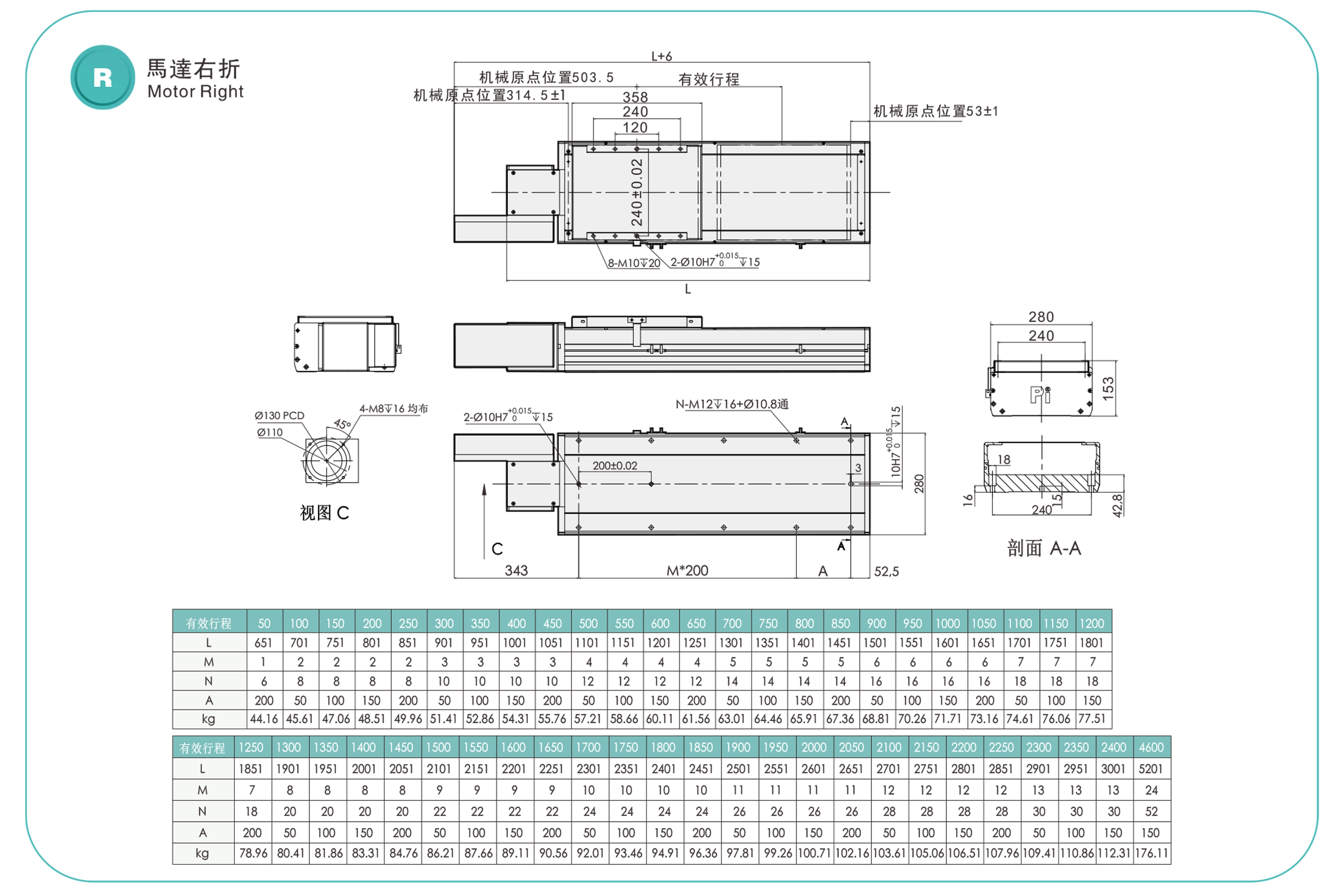

电机左折/电机右折
