轻巧且使用寿命长

机身宽度：120毫米

重复精度：±0.01mm

水平载荷：110公斤

垂直载荷：33公斤

最高速度：250毫米/秒

行程范围：50-1250毫米

将电机加速和减速时间设置为0.2秒。

标准规范不适用于倒置式起重机。如有任何要求，请致电或在线留言联系我们。

配送时间：7-10天

PDF

滑动座椅的刚性加固

机身和滑轨一体成型，改善了刚性差的问题，减小了宽度，使设备的安装空间更小。

易于维护

该系列产品两侧均设有外置注油嘴，无需盖子即可直接注油。特殊的钢带扎带设计可减少毛发，适用于洁净室环境。

组装简便，省时省力。

无需拆卸钢带，即可从上到下或从下到上进行固定。
在本体侧面增加安装参考面支撑。本体底部设有定位销孔。

强度增加，平滑度提高。

由于采用了铝合金机身结构，机身强度显著提高。与RMH5S/6S相比，钢轨嵌入铝合金机身内并经过研磨，从而将行走高度和直线度的精度提高到±0.02毫米以下（与RMH10/12相比）。

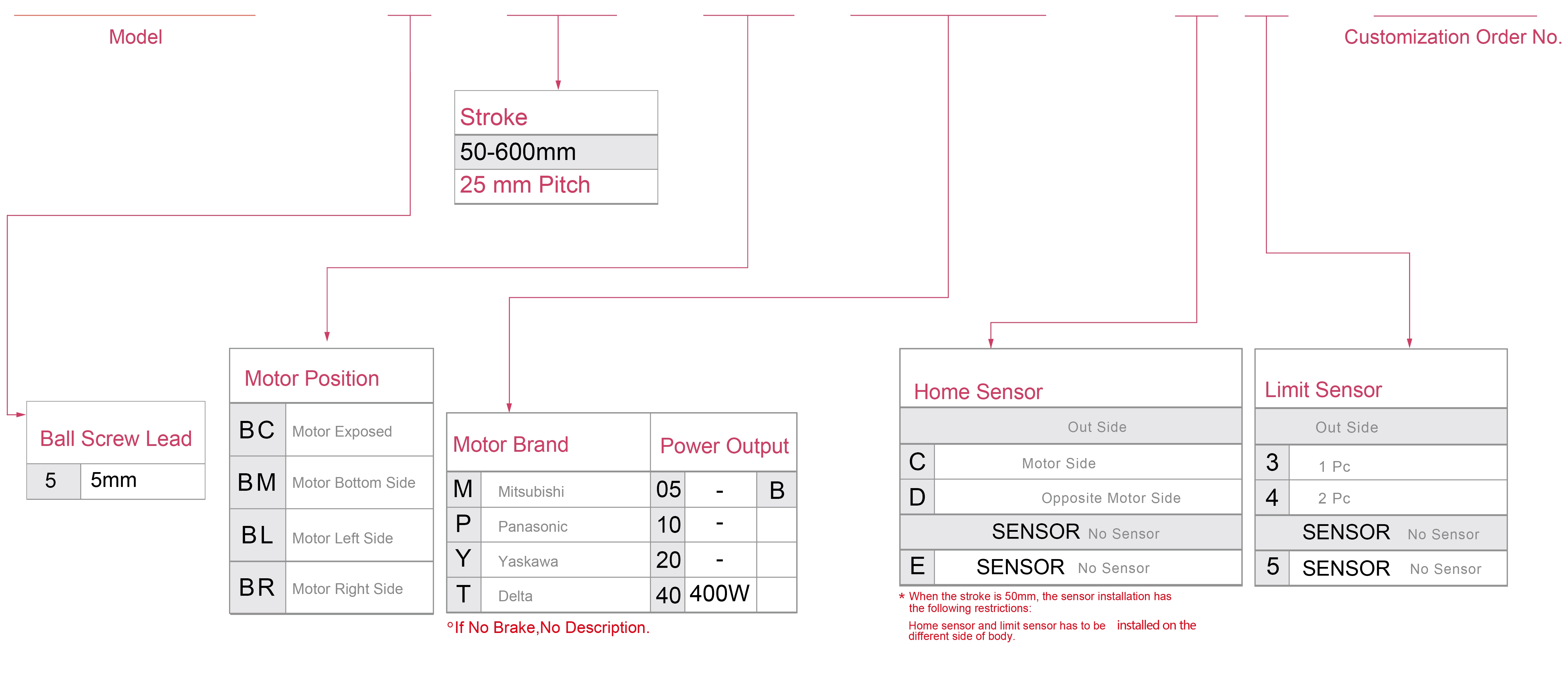

订购方式

GRH12M - L5-100 -BC-M40B - C4 -0001

规格

传感器布局

允许悬挑

静载荷力矩

电动执行器规格指数

使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	滚珠丝杠规格		最大有效载荷（千克）		最高速度（毫米/秒）*1
使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	外径（毫米）	铅（毫米）	水平的	垂直的	最高速度（毫米/秒）*1
标准	滚珠丝杠	GRH 4	50/100瓦	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100瓦	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100瓦	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400瓦	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400瓦	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750瓦	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*最高速度取决于伺服电机的最大转速（3000转/分）。

长行程滚珠丝杠执行器

使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	滚珠丝杠规格		最大有效载荷（千克）		最高速度（毫米/秒）*1
使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	外径（毫米）	铅（毫米）	水平的	垂直的	最高速度（毫米/秒）*1
标准	滚珠丝杠	GRH 5M	100瓦	54	±0.01	12	2	30	10	100
		GRH 8M	200/400瓦	82	±0.01	16	5	50	15	250
		GRH 12M	400瓦	120	±0.01	16	5	110	33	1600
