产品
X轴(GRH12)
重复精度：±0.005(mm）
滚珠丝杠导程：20(mm）
最大速度：1000(mm/s）
行程：100-1250(mm) 50mm间隔
交流伺服马达容量：400(w)
Y轴(GRH8)
重复定位精度：±0 .005 (mm）
滚珠丝杠导程：20(mm）
最大速度：1000(mm/s）
行程：50-600(mm) 50mm间隔
交流伺服马达容量：200(w)
X轴(GRH12)
重复定位精度：±0.0 05 (mm）
滚珠丝杠导程：20(mm）
最大速度：1000(mm/s）
行程：50-1250(mm) 50mm间隔
交流伺服马达容量：400(w)
Z轴最大负载：24(kg）
| 项目 | X轴 | Y轴 |
| 轴型式 | GRH5 | GRH4 |
| 重复定位精度(mm) | ±0.005 | ±0.005 |
| 滚珠丝杠导程 (mm) | 20 | 2 |
| 最高速度 (mm/s) ※1 | 1000 | 100 |
| 行程50mm间隔(mm) | 50-800 | 100-300 |
| 交流伺服马达容量（w） | 100 | 50 |
| 使用环境 | 0~40℃，85%RH以下 | |
| Y行程（mm） | 100 | 150 | 200 | 250 | 300 |
| Y 有效负载（kg） | 4.5 | 3.9 | 3.6 | 3 | 2.8 |
| 使用环境 | 传动方式 | 仕样 | 连结型式 | 轴数 | 导程 | 最大速度(mm/s) | 行程（mm） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X轴 | Y轴 | Z轴 | X轴 | Y轴 | Z轴 | X轴 | Y轴 | Z轴 | |||||
| 一般使用环境 | 滚珠丝杠 | XYGH210-A | 悬臂型(A) | 2轴 | 20 | 2 | - | 1000 | 100 | - | 500~800 | 100~300 | - |
| XYGH320-A | 20 | 10 | - | 1000 | 500 | - | 500~1100 | 100~500 | - | ||||
| XYGH430-A | 20 | 10 | - | 1000 | 500 | - | 500~1250 | 100~600 | - | ||||
| 20 | 20 | - | 1000 | 1000 | - | 500~1250 | 100~600 | - | |||||
| XYGH440-A | 20 | 20 | - | 1000 | 1000 | - | 500~1250 | 100~500 | - | ||||
| 10 | 10 | - | 500 | 500 | - | 500~1250 | 100~600 | - | |||||
| XYGH321-A | 3轴 | 20 | 10 | 2 | 1000 | 500 | 100 | 500~1100 | 100~500 | 50~100 | |||
| XYGH432-A | 20 | 10 | 5 | 1000 | 500 | 250 | 500~1250 | 100~550 | 50~350 | ||||

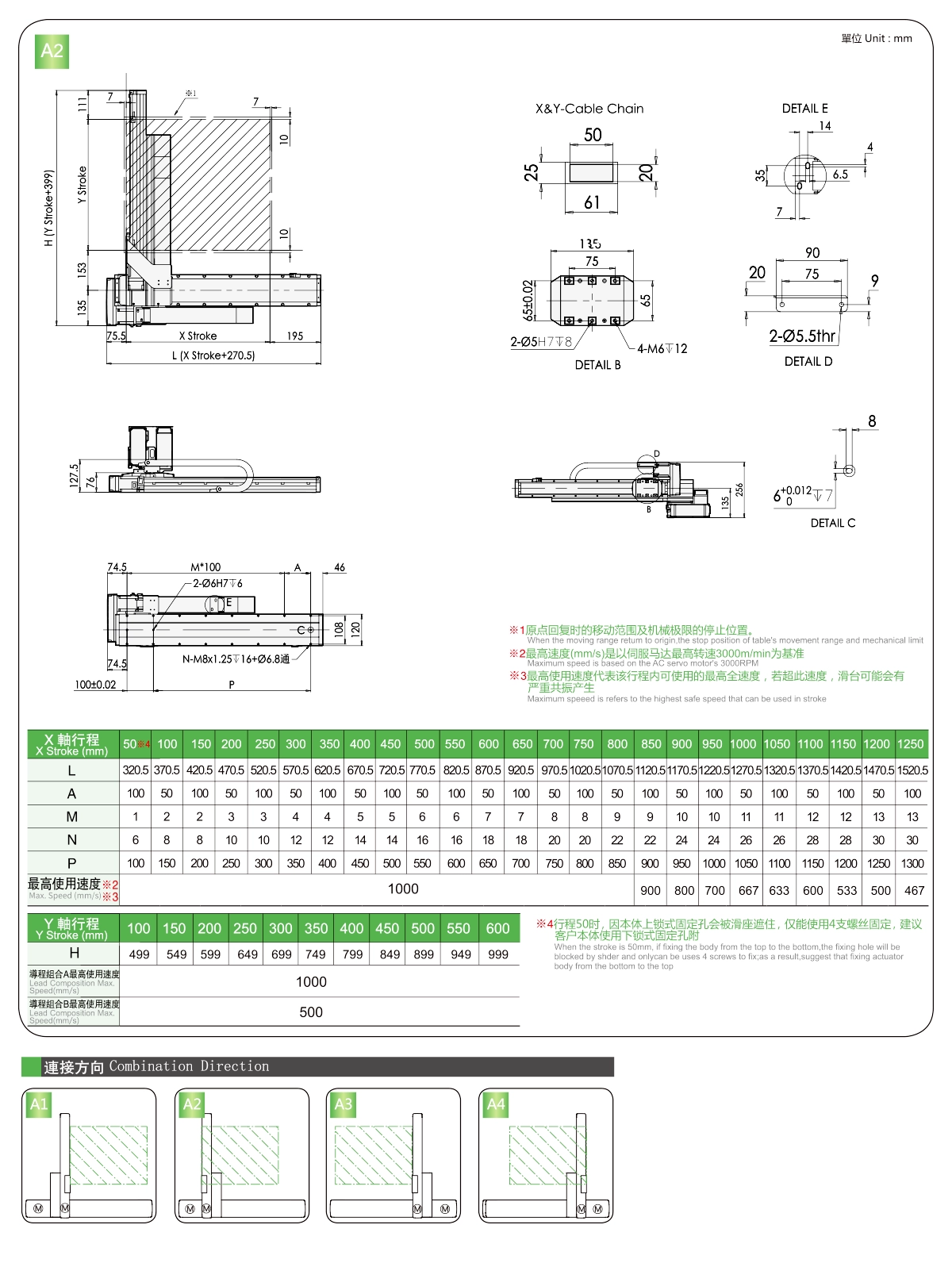

A2

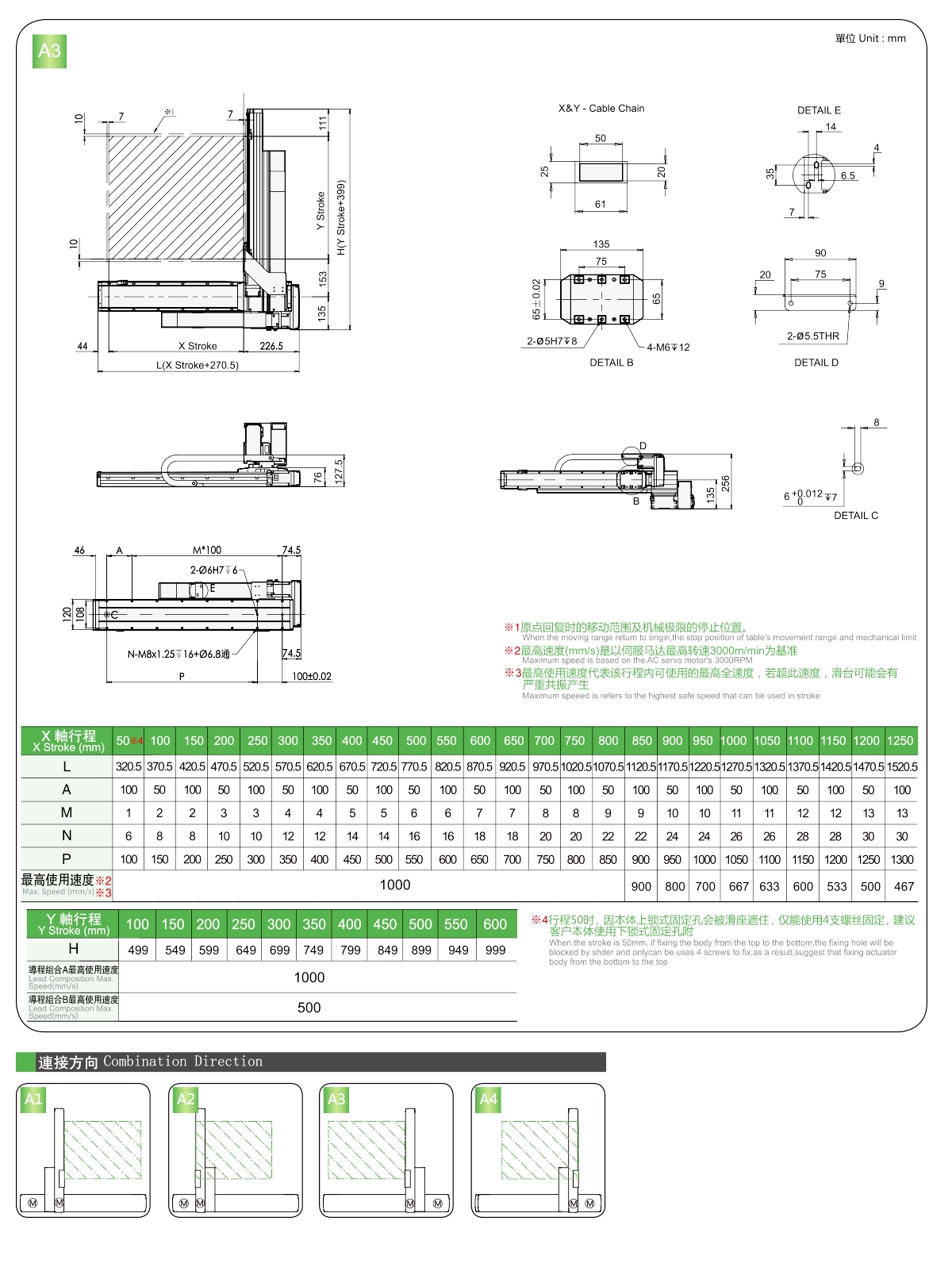

A3

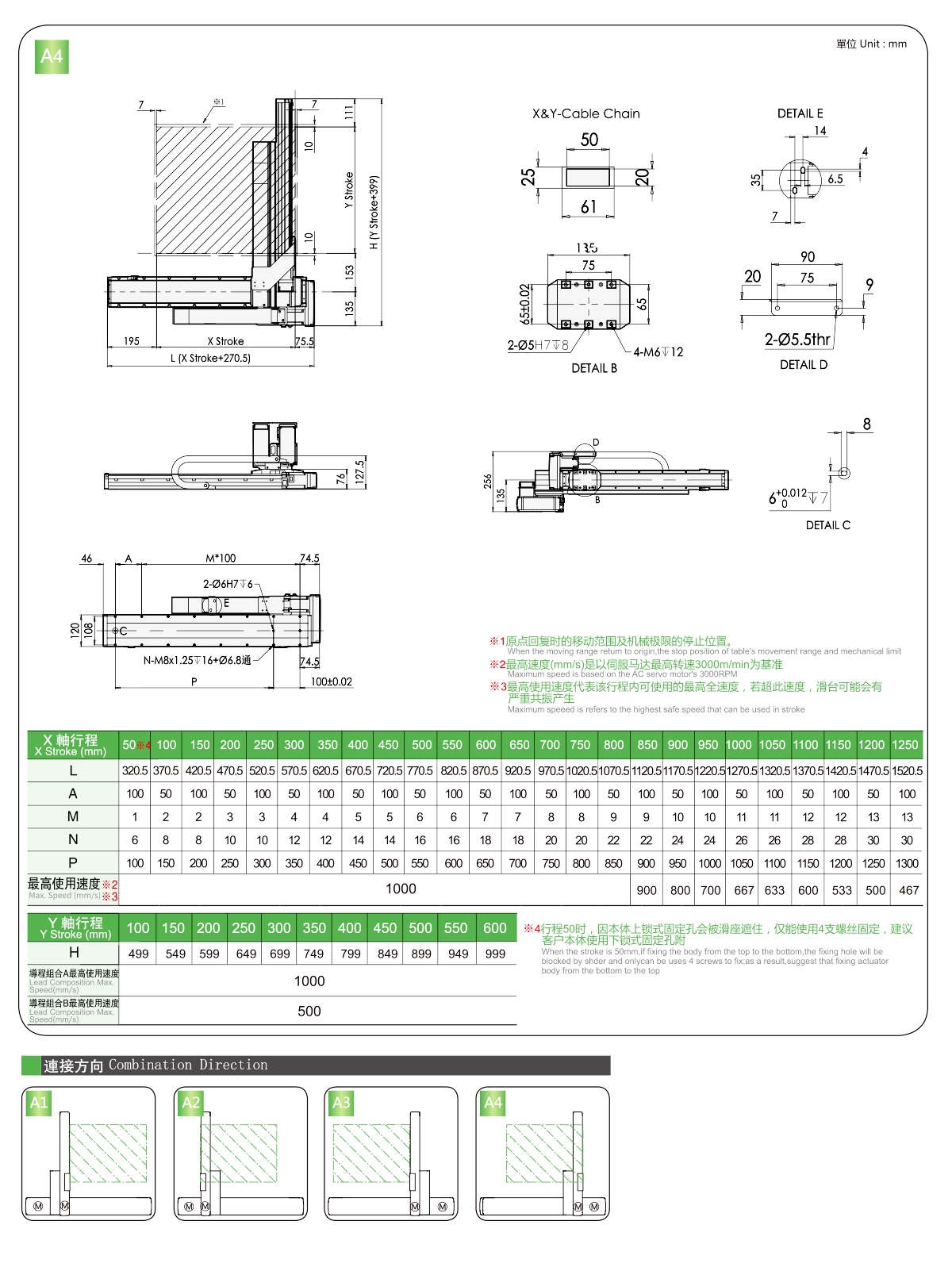

A4
