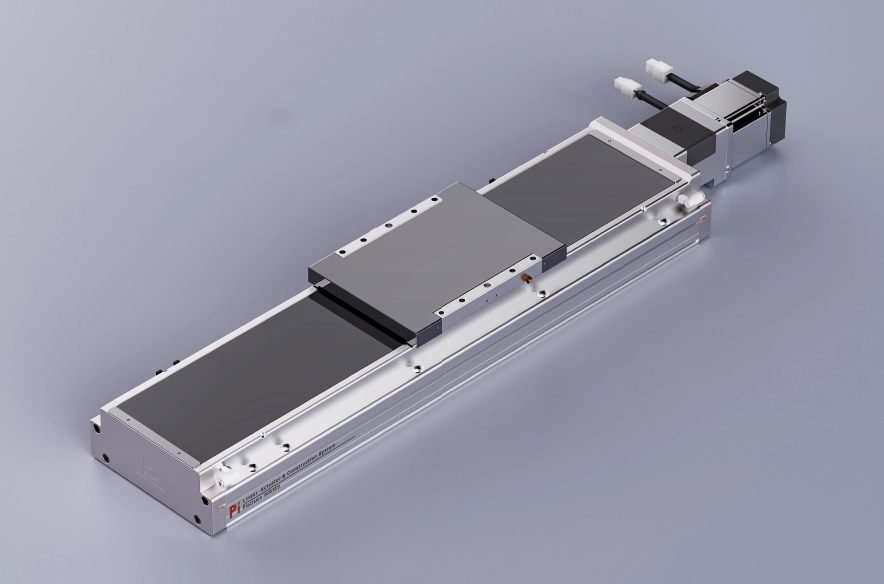

GSD系列

技术指标:

发动机:

行程毫米:

重量轻、寿命长

车身宽度：60-200mm

重复精度：±0.005/0.01mm

水平负载：150kg

垂直负载：55kg

最大速度：250mm/s

行程范围：100-1500mm

将电机加速和减速度设置为0.2秒。

标准规范不适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。

交货时间：7-10天

PDF

Cadenas3 下载

四柱球设计 - 提高精度

无间隙，可轻松轻松地移动至“圆弧槽”，易于长期保持高精度。
内部滑块可以在四个方向上达到相同的额定负载，并且可以在任何方向上使用。
高刚性、高精度、低摩擦、高速运动负载能力强、使用寿命长。

结构更紧凑

与传统产品相比，产品尺寸有所减小。易于组装成设备，也有助于设备本身的小型化。

长途跋涉

四柱滚珠丝杠嵌入式滑台，行程范围可达3000mm，最高速度2200mm/s，

可垂直安装

全系列均可垂直安装。

维护简单——成本极低

全系列均可进行外部润滑，无需拆下端盖。它具有自润滑储油系统，采用特殊的钢带结构设计。

款式齐全——优势众多

有钢带防护，可防止异物直接落入滑台内，减少粉尘产生；可在洁净室环境下使用，可配备不同厂家和安装方式的电机。

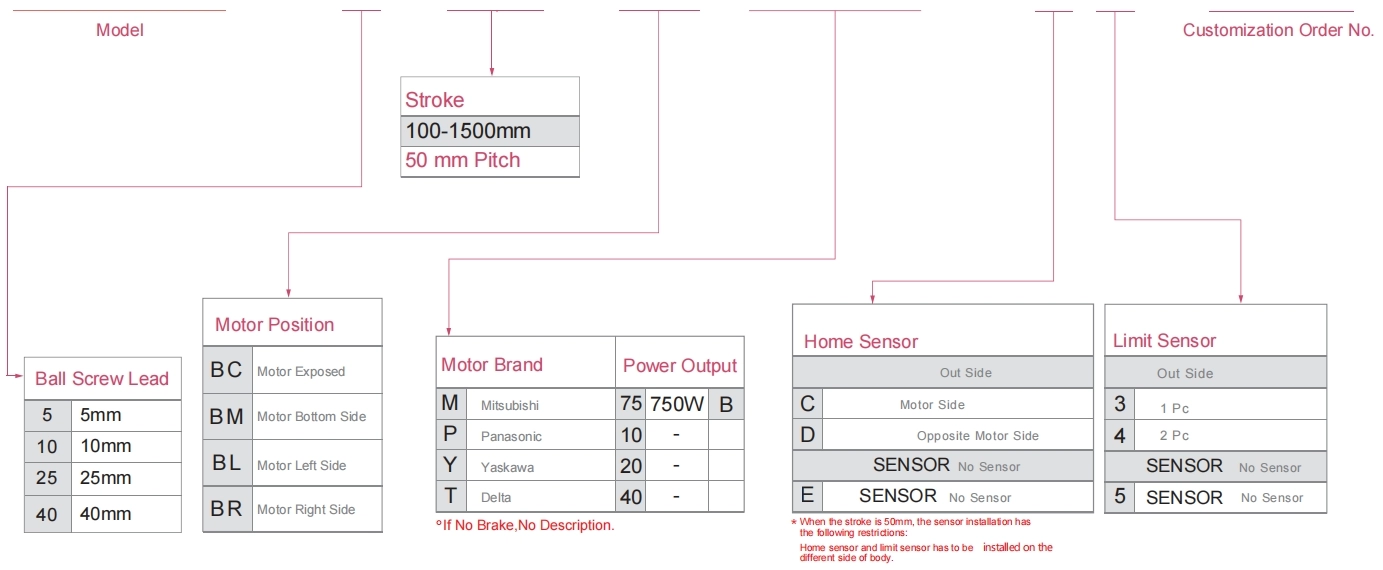

订购方式

GSD20-L5-100-BC-M75B-C4-0001

规格

规格	重复定位精度(mm)		±0.005/0.01
	滚珠丝杠导程 (mm)		5	10	25	40
	最高速度 (mm/s) ※1		250	500	1250	2000年
	最大有效负载	卧式（公斤）	150	140	95	43
		垂直（公斤）	55	45	20	12
	额定推力（N）		2563	第1281章	第512章	320
	行程节距（mm）※2		100-1500mm/50mm间距
部分	交流伺服电机功率（W）		750
	滚珠丝杠直径 (mm)		C7Ø25			C7Ø20
	高刚性直线导轨(mm)		滚珠丝杠执行器
	联轴器（毫米）		17X19			12X19
	家庭传感器	外部	EE-SX672(NPN)
		内置	EE-SX674(NPN)

传感器布局

※1 加减速值设定为0.2秒。

※2 当行程超过600mm时，丝杠会发生跳动。在这种情况下我们建议降低工作速度。详情请参阅P85。

允许悬伸量

（单位：毫米）

卧式安装		一个	乙	C
铅5	100公斤	400	170	350
	120公斤	300	132	280
	150公斤	200	80	230
铅10	95公斤	350	125	260
	120公斤	300	100	200
	140公斤	250	80	160
铅25	60公斤	250	90	175
	80公斤	180	72	130
	95公斤	150	50	100
铅40	18公斤	250	250	第455章
	30公斤	200	120	250
	43公斤	150	90	163

（单位：毫米）

墙壁安装		一个	乙	C
铅5	100公斤	260	110	250
	120公斤	190	90	200
	150公斤	160	80	130
铅10	90公斤	250	100	300
	115公斤	180	85	200
	140公斤	150	70	150
铅25	60公斤	230	100	200
	70公斤	210	80	150
	90公斤	170	60	100
铅40	15公斤	第430章	190	300
	24公斤	250	120	200
	40公斤	170	60	100

（单位：毫米）

垂直安装		一个	C
铅5	30公斤	第420章	第420章
	40公斤	310	310
	55公斤	230	230
铅10	25公斤	450	450
	35公斤	320	320
	45公斤	230	230
铅20	15公斤	520	520
	20公斤	360	360
	-	-	-
铅40	7公斤	550	550
	12公斤	320	320
	-	-	-

静载荷力矩

(单位：牛米)

我的	1770
国会议员	1770
先生	4819

*图表中的扭矩值表示重心。

*产品在规定条件下使用时使用寿命为10,000公里。

*数据信息不适用于吊顶反向使用。如果您想采用吸顶式反向使用，请联系我们了解详细信息。

电动执行器规格指标

使用地点		驱动模式		型号规格		电机输出（w）		宽度（毫米）		身体高度（毫米）		重复性（毫米）		滚珠丝杠规格		最大有效负载(公斤)		最大速度 (毫米/秒) *1
														外径（毫米）	导程(毫米)	水平的	垂直的
														外径（毫米）	导程(毫米)	水平的	垂直的
标准		滚珠丝杠		GSD6		100W		60		50		±0.005/0.01		12	5	30	15	250
															5	30	15	250
															10	18	7	500
															10	18	7	500
															20	12	3	1000
															20	12	3	1000
				GSD8		400W		80		68		±0.005/0.01		16	5	50	20	250
															5	50	20	250
															10	35	10	500
															10	35	10	500
															20	20	5	1000
															20	20	5	1000
				GSD10		400W		100		70		±0.005/0.01		16	5	60	22	250
															5	60	22	250
															10	45	16	500
															10	45	16	500
															20	30	7	1000
															20	30	7	1000
															32	20	5	1600
															32	20	5	1600
				GSD14		400W		135		80		±0.005/0.01		16	5	110	33	250
															5	110	33	250
															10	88	22	500
															10	88	22	500
															20	40	10	1000
															20	40	10	1000
															32	30	8	1600
															32	30	8	1600
				GSD17		750W		168		88		±0.005/0.01		20	5	120	50	250
															5	120	50	250
															10	110	40	500
															10	110	40	500
															20	75	25	1000
															20	75	25	1000
															40	35	10	2000年
															40	35	10	2000年
				GSD20		750W		200		102		±0.005/0.01		25	5	150	55	250
															5	150	55	250
															10	140	45	500
															10	140	45	500
															25	95	20	1250
															25	95	20	1250
														20	40	43	12	2000年
														20	40	43	12	2000年

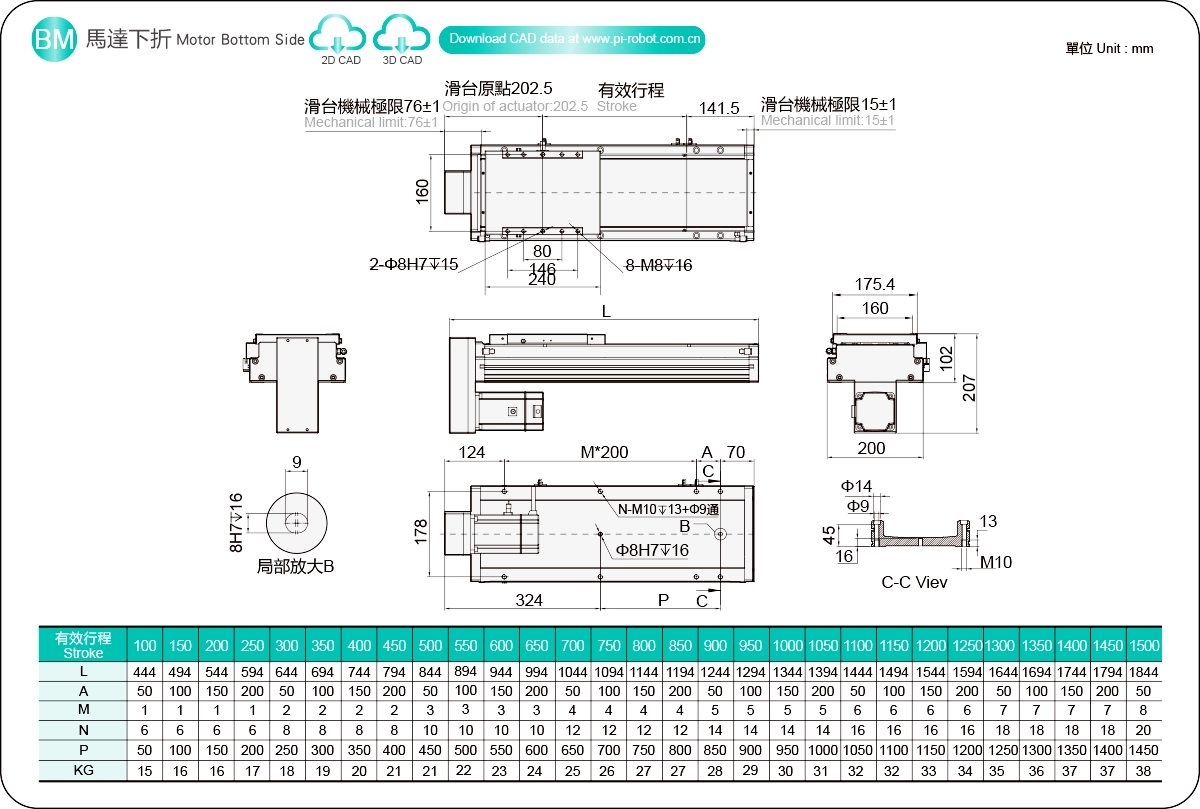

电机外露/电机底侧

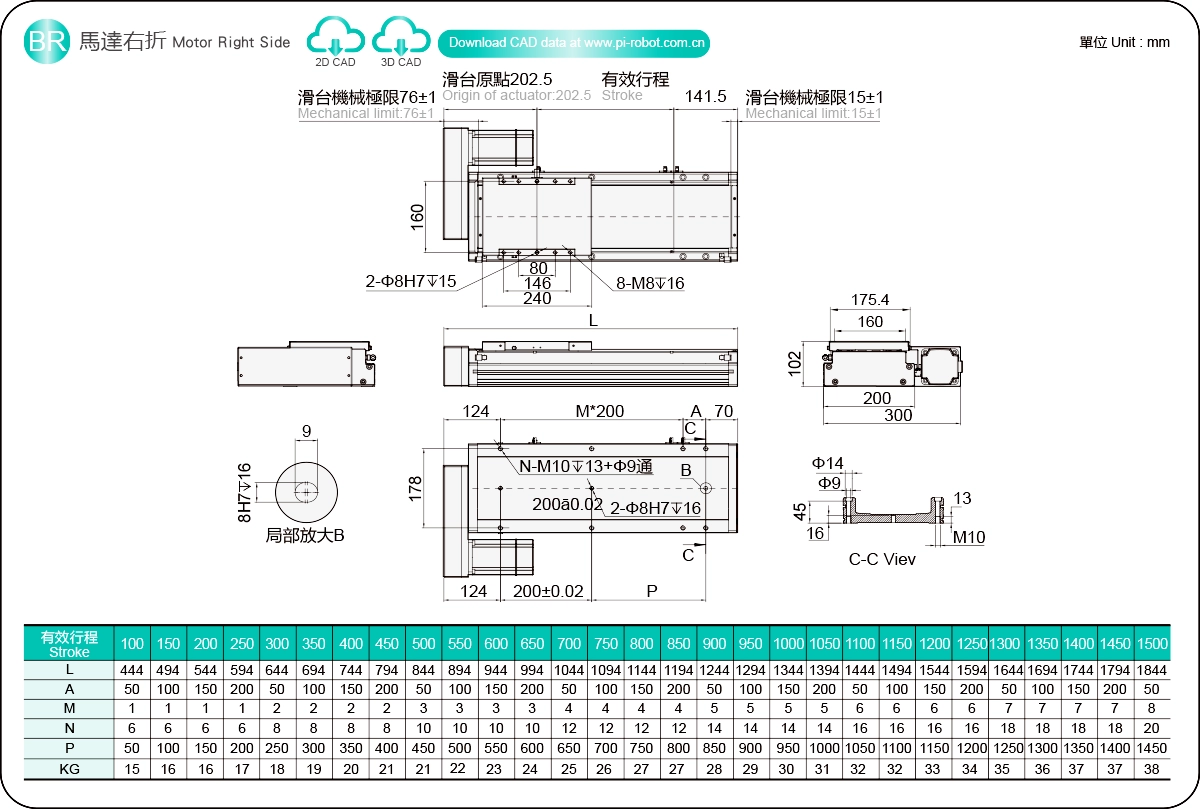

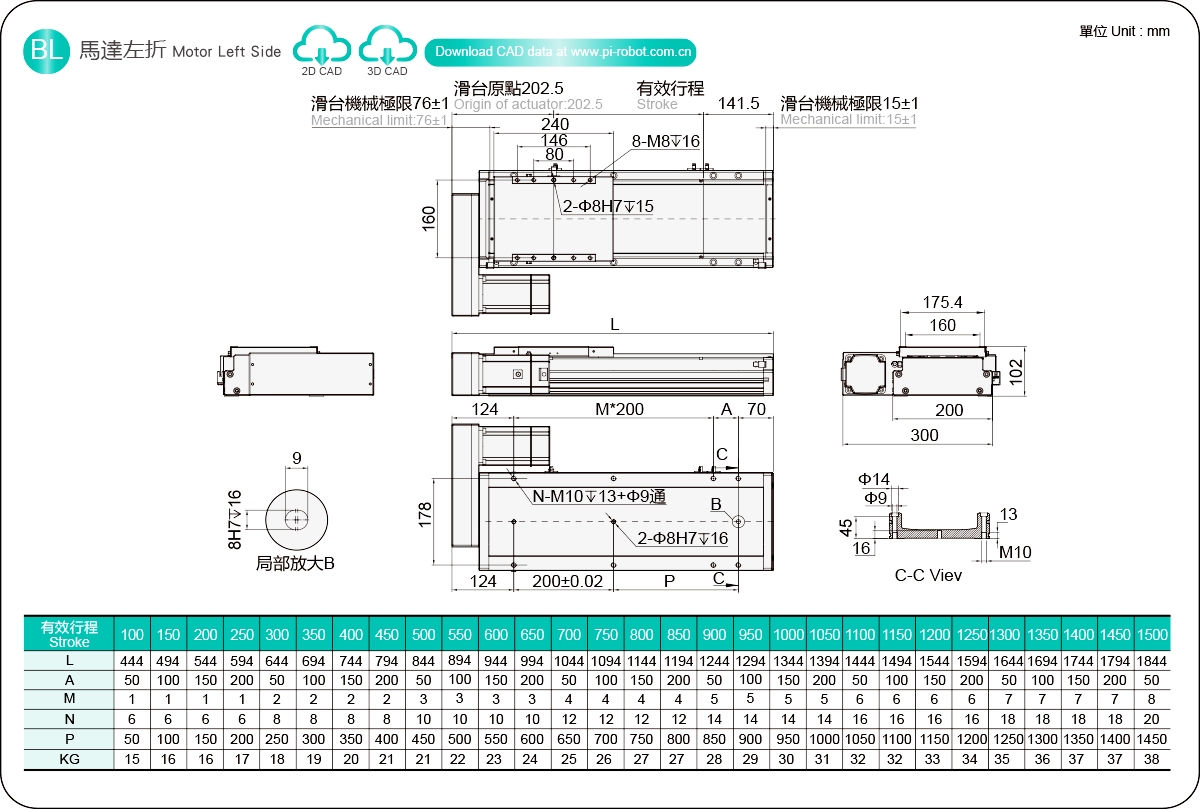

电机左侧/电机右侧
