重量轻、寿命长

重复精度：±0.04mm

水平负载：25kg

导程：40mm

最大速度：2000mm/s

标准行程：100-1400mm

将电机加速和减速度设置为0.2s。

一般使用环境规范No适用于倒吊式起重机的使用。如果您有任何需求，请通过电话联系我们或在线留言。

交货时间：7-10天

PDF

高精度嵌入式滚珠导轨

安全带松紧可调，滑座选择多样

高刚性车身：探索采用一体式铝挤压结构，通过元素分析获得最佳刚性重量比结构设计。防缠绕上盖：采用特殊的防缠绕设计，长途使用时上盖No易扭曲或变形。

多款式选择

可与各品牌伺服电机配对。多种方向电机安装位置可供选择，使机器设计更加灵活。可根据使用场景选择合适类型的皮带

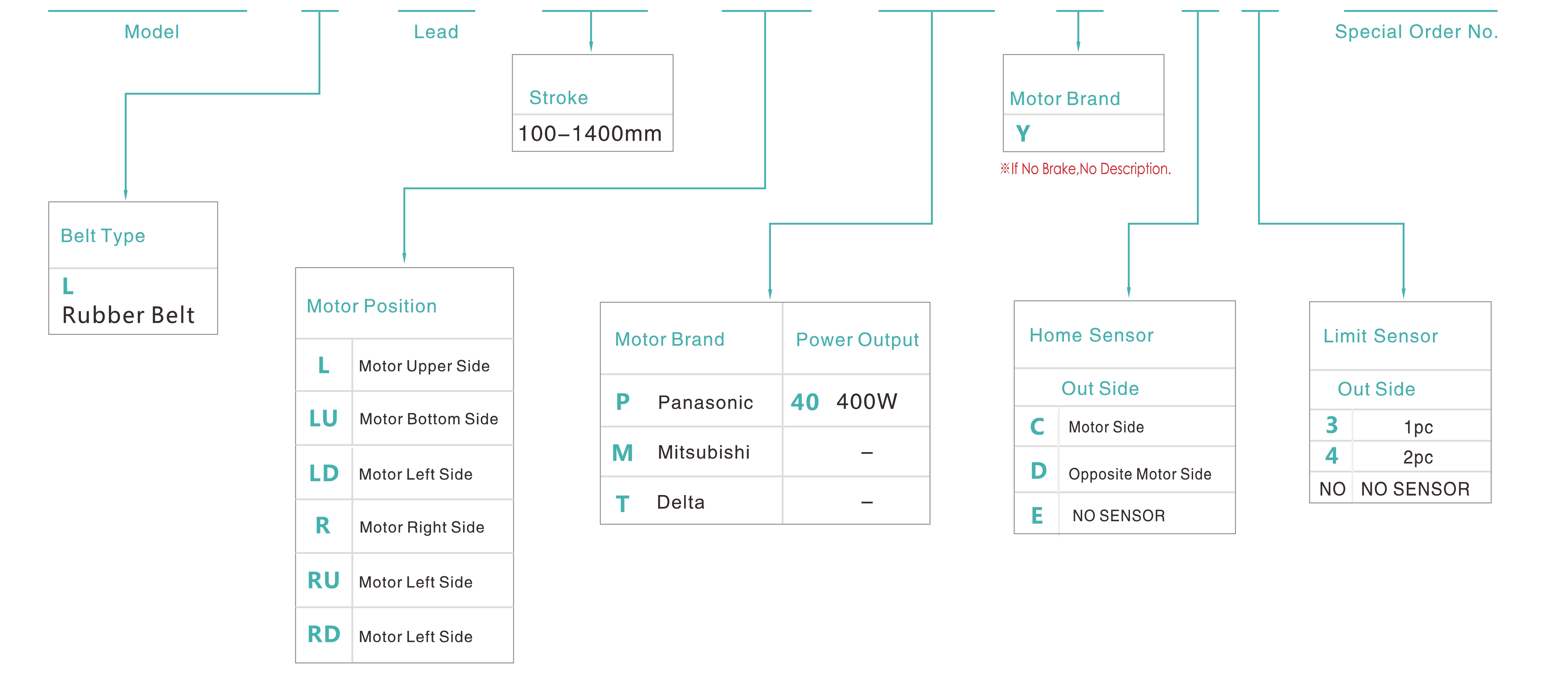

型表示方式

GRP12-L40-100-LD-P40-Y-C4-0001

基本仕样

感应器接线图

容许负载力矩表

静态容许负载惯量

电动执行器基本仕样指标

使用环境	传动方式	仕样	减速机构	马达容量（w）	本体宽度（mm）	重复定位精度（mm）	皮带基本仕样		最大可搬重量(kg)		最大速度 (mm/s) *1
使用环境	传动方式	仕样	减速机构	马达容量（w）	本体宽度（mm）	重复定位精度（mm）	皮带本体宽度(mm)	导程(mm)	水平使用	垂直使用	最大速度 (mm/s) *1
一般使用环境	皮带驱动	GRP5	No	100W	54	±0.04	9	40	5	-	2000
		GRP8	No	200W	82	±0.04	15	48	15	-	2400
		GRP12	Yes	400W	120	±0.04	25	40	25	-	2000
		GRP15	Yes	400W	150	±0.04	30	40	45	-	2000

*1最高速度基于伺服电机的最大转速（3000）。

长行程滚珠丝杠执行器

使用环境	传动方式	仕样	减速机构	马达容量（w）	本体宽度（mm）	重复定位精度（mm）	皮带基本仕样		最大可搬重量(kg)		最大速度 (mm/s) *1
使用环境	传动方式	仕样	减速机构	马达容量（w）	本体宽度（mm）	重复定位精度（mm）	皮带本体宽度(mm)	导程(mm)	水平使用	垂直使用	最大速度 (mm/s) *1
一般使用环境	皮带驱动	GRP5M	No	100W	54	±0.04	9	40	10	-	2000
		GRP8M	No	200W	82	±0.04	15	48	15	-	2400
		GRP12M	No	400W	120	±0.04	25	40	25	-	2000
