产品
最大力：968N
持续力：440 N
最大可搬质量：60kg
标准行程：
1-单动子：96-2592/96 mm
标准行程：
2-双动子：96-2592/96 mm
最大速度：2500mm/s
| 目录 | 线圈基本仕样 | P64-C3-S | P64-C5-P |
| 基本仕样 | 重复定位精度(mm) | ±0.003 | |
| 最大可搬重量(kg) | 50 | 60 | |
| 最大速度（mm/s） | 2500 | ||
| 连续推力(N) | 264 | 440 | |
| 峰值推力(N) | 580 | 968 | |
| 连续电流(Ams) | 3.3 | 6.8 | |
| 峰值电流(Arms) | 10.5 | 21 | |
| 力常数(N/Arms) | 80 | 64.7 | |
| 电感(mH) | 51.3 | 20.3 | |
| 电阻（ohm） | 8.7 | 3.6 | |
| 磁极距(mm) | 24 | ||
| 水平安装 | 负载 | A | B | C | |
| 负载 | P64-C3-S | 20kg | 320 | 150 | 300 |
| 30kg | 180 | 100 | 250 | ||
| 40kg | 160 | 70 | 170 | ||
| 50kg | 150 | 50 | 120 | ||
| P64-C5-P | 30kg | 300 | 130 | 320 | |
| 40kg | 250 | 100 | 230 | ||
| 50kg | 200 | 90 | 180 | ||
| 60kg | 150 | 70 | 140 | ||
| 壁挂安装 | 负载 | A | B | C | |
| 负载 | P64-C3-S | 20kg | 300 | 150 | 320 |
| 30kg | 250 | 100 | 180 | ||
| 40kg | 170 | 70 | 160 | ||
| 50kg | 120 | 50 | 150 | ||
| P64-C5-P | 30kg | 320 | 130 | 300 | |
| 40kg | 230 | 100 | 250 | ||
| 50kg | 180 | 90 | 200 | ||
| 60kg | 140 | 70 | 150 | ||
| MY | 816 |
| MP | 816 |
| MR | 670 |
| 速度(m/s) 加速度(G) 负载(Kg) | 1m/s | 1.5m/s | 2m/s | 2.5m/s | 3m/s | 3.5m/s |
| 20 | 2 | 2 | 2 | 1.5 | 1 | 0.5 |
| 30 | 1.6 | 1.6 | 1.5 | 1 | 0.6 | 0.3 |
| 40 | 1.2 | 1.2 | 1.1 | 0.8 | 0.5 | 0.3 |
| 50 | 1 | 1 | 0.9 | 0.6 | 0.4 | 0.2 |
| 速度(m/s) 加速度(G) 负载(Kg) | 1m/s | 1.5m/s | 2m/s | 2.5m/s | 3m/s | 3.5m/s |
| 40 | 1.8 | 1.8 | 1.7 | 1.5 | 1.2 | 0.9 |
| 50 | 1.5 | 1.4 | 1.4 | 1.3 | 1 | 0.7 |
| 60 | 1.3 | 1.2 | 1.2 | 1 | 0.8 | 0.6 |
| 70 | 1.1 | 1.0 | 1.0 | 0.9 | 0.7 | 0.5 |
| 使用环境 | 传动方式 | 仕样 | 电机基本仕样 | 本体宽度(mm) | 本体高度(mm) | 重复定位精度(mm) | 连续推力(N) | 峰值推力(N) | 控制器容量(A) | 最大可搬重量(kg) | 最大速度 (mm/s) *1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 一般使用环境 | 直线电机 | LPH12 | P40-C2-S | 125 | 70 | ±0.003 | 80 | 176 | 3.3 | 20 | 2500 |
| P40-C4-S | 160 | 352 | 3.3 | 25 | |||||||
| LPH14 | P44-C3-S | 135 | 70 | ±0.003 | 144 | 316 | 3.3 | 25 | |||
| P44-C5-P | 240 | 528 | 6.8 | 50 | |||||||
| LPH16 | P64-C3-S | 155 | 75 | ±0.003 | 264 | 580 | 3.3 | 60 | |||
| P64-C5-P | 440 | 1795 | 6.8 | 100 | |||||||
| LPH20 | P88-C3-S | 200 | 83 | ±0.003 | 408 | 897 | 3.3 | 60 | |||
| P88-C6-P | 816 | 1795 | 6.8 | 100 |

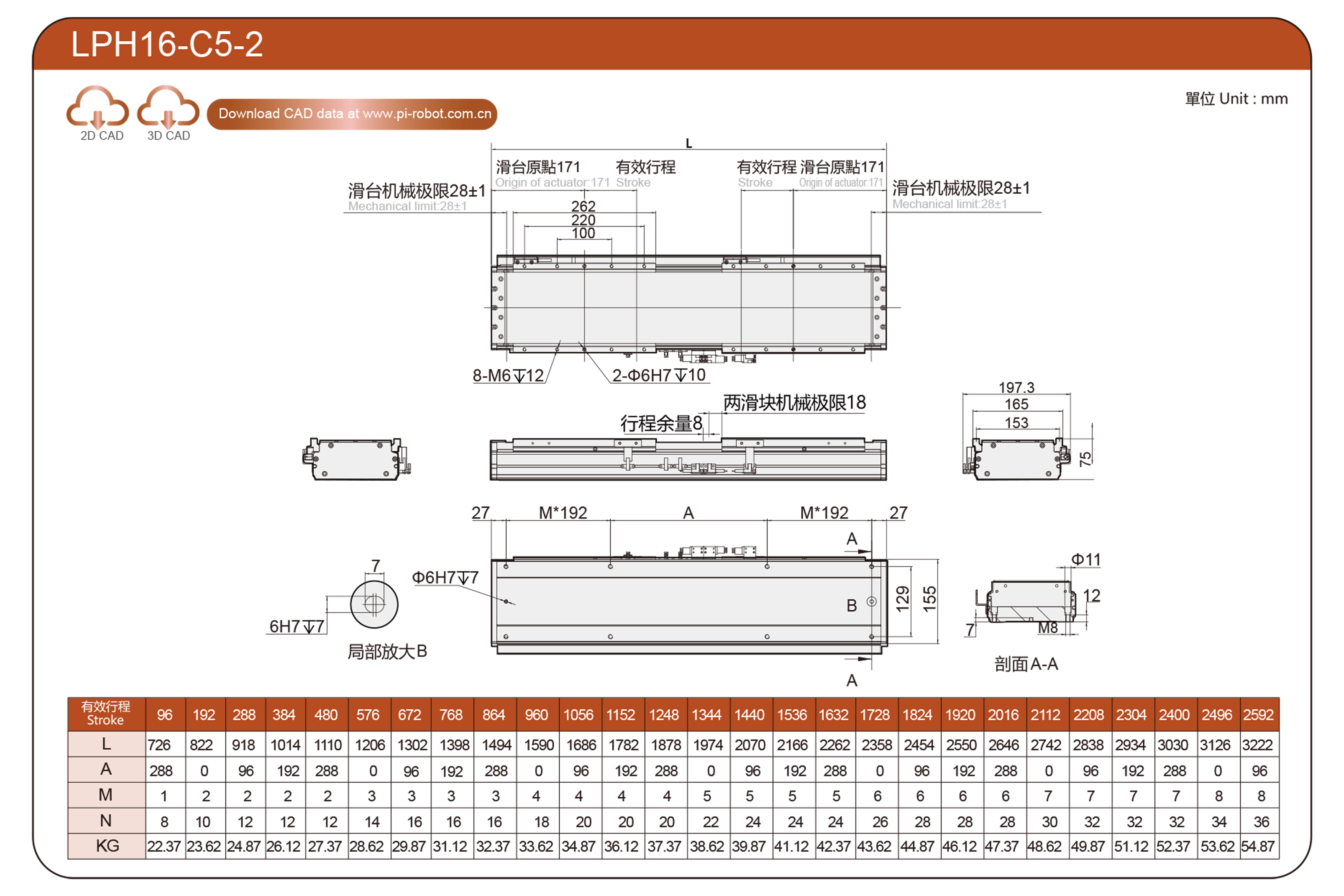

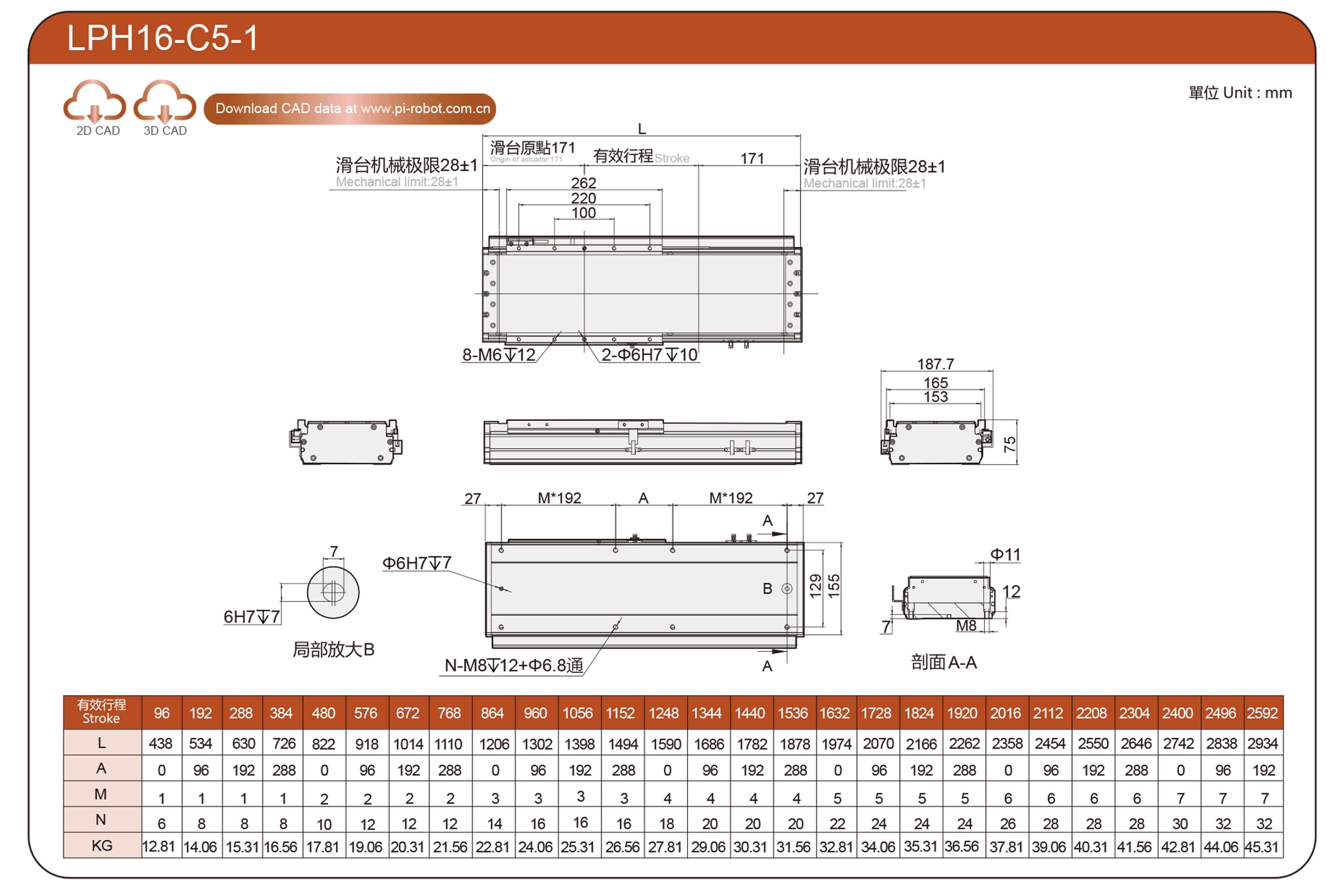

C5-1/C5-2
