ZRH系列

轻巧且使用寿命长

机身宽度：60-200毫米

重复精度：±0.005/0.01mm

水平载荷：150公斤

垂直载荷：55公斤

最高速度：250毫米/秒

行程范围：800-2600毫米

将电机加速和减速时间设置为0.2秒。

标准规范不适用于倒置式起重机。如有任何要求，请致电或在线留言联系我们。

配送时间：7-10天

PDF
3D下载
Cadenas3 下载
齿轮齿条驱动
由于采用了齿轮传动，长行程中不会有丝杠驱动，因此不会出现丝杠缠绕问题。传动结构由齿条进行线性驱动。
款式齐全——优势众多
采用钢带防护，可防止异物直接落入滑台。滑台最大行程可达1500mm。多向电机安装位置可选，使机器设计更加灵活。可与多种品牌的伺服电机配套使用。
外部注油设计——易于维护
所有系列产品均可进行外部注油，无需拆卸外壳。自润滑油储存系统可根据不同的负载和转速，配备合适的减速比规格和导程。
订购方式
ZRH28-L 249-300-A1-R7-P150-C4-0001


规格
规格重复性（毫米）±0.08
铅（毫米）35.7124.9912.50
还原率71020
最大速度（毫米/秒）※11785.671249.97624.99
最大有效载荷水平方向（千克）160210350
垂直（千克）5075150
额定推力（牛顿）71310182036
杆头节距（毫米）※2100-6300毫米/50节距
部分交流伺服电机功率（瓦）1500瓦
机架模量(m)3
电机额定转速（转/分）3000
家庭传感器外部EE-SX672(NPN)
内置EE-SX674(NPN)
传感器布局

※加速和减速值设定为0.4秒
※产品速度为取整后的整数。
允许悬挑

（单位：毫米）
水平安装一个BC
变速箱传动比
1:7
(1.78米/秒)		80公斤3252750870
160公斤2482619632
变速箱传动比
1:10
(1.25米/秒)		105公斤1861435484
210公斤1911756819
变速箱传动比
1:20
(0.62米/秒)		175公斤1445546621
350公斤1000395421

（单位：毫米）
墙面安装一个BC
变速箱传动比
1:7
(1.78米/秒)		80公斤145016001600
160公斤700750800
变速箱传动比
1:10
(1.25米/秒)		105公斤135013201400
210公斤630650700
变速箱传动比
1:20
(0.62米/秒)		175公斤95011501300
350公斤450510550

（单位：毫米）
垂直安装一个C
变速箱传动比
1:7
(1.78米/秒)		25公斤40504150
50公斤19882112
变速箱传动比
1:10
(1.25米/秒)		35公斤36003700
70公斤18001900
变速箱传动比
1:20
(0.62米/秒)		75公斤23002400
150公斤11101200
静载荷力矩

（单位：牛米）
我的8249
议员8249
先生

1 3847

*图表中的扭矩值表示重心位置。
*产品在规定条件下使用时，使用寿命为10000公里。
*数据信息不适用于吊装反向安装。如需吊装反向安装，请联系我们了解详情。
电动执行器规格指数


使用地点驱动模式型号规格电机输出功率（瓦）宽度（毫米）重复性（毫米）递减者比例螺旋齿轮尺寸（毫米）最大有效载荷（千克）

最高速度

（毫米/秒）*1

模块牙齿数量带领水平的垂直的
标准齿轮库ZRH17750瓦±0.0817031.52236.6740201833.29
71.52215.717550785.70
ZRH221000瓦±0.08220522533.33100351666.63
722523.81130501190.45
1522511.11170110555.54
ZRH281500瓦±0.08280732535.71160501785.67
1032524.99210751249.97
2032512.50350155624.99

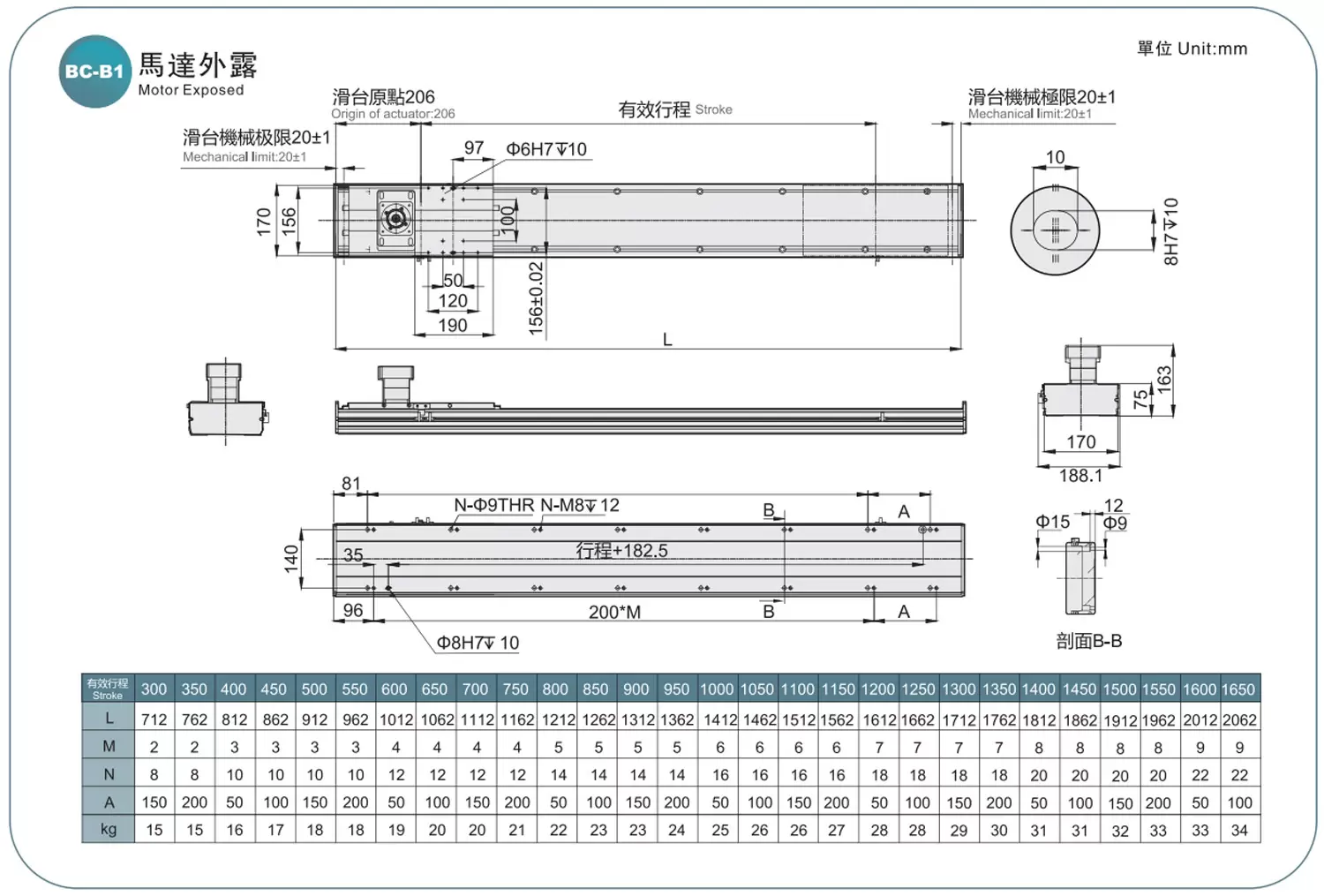

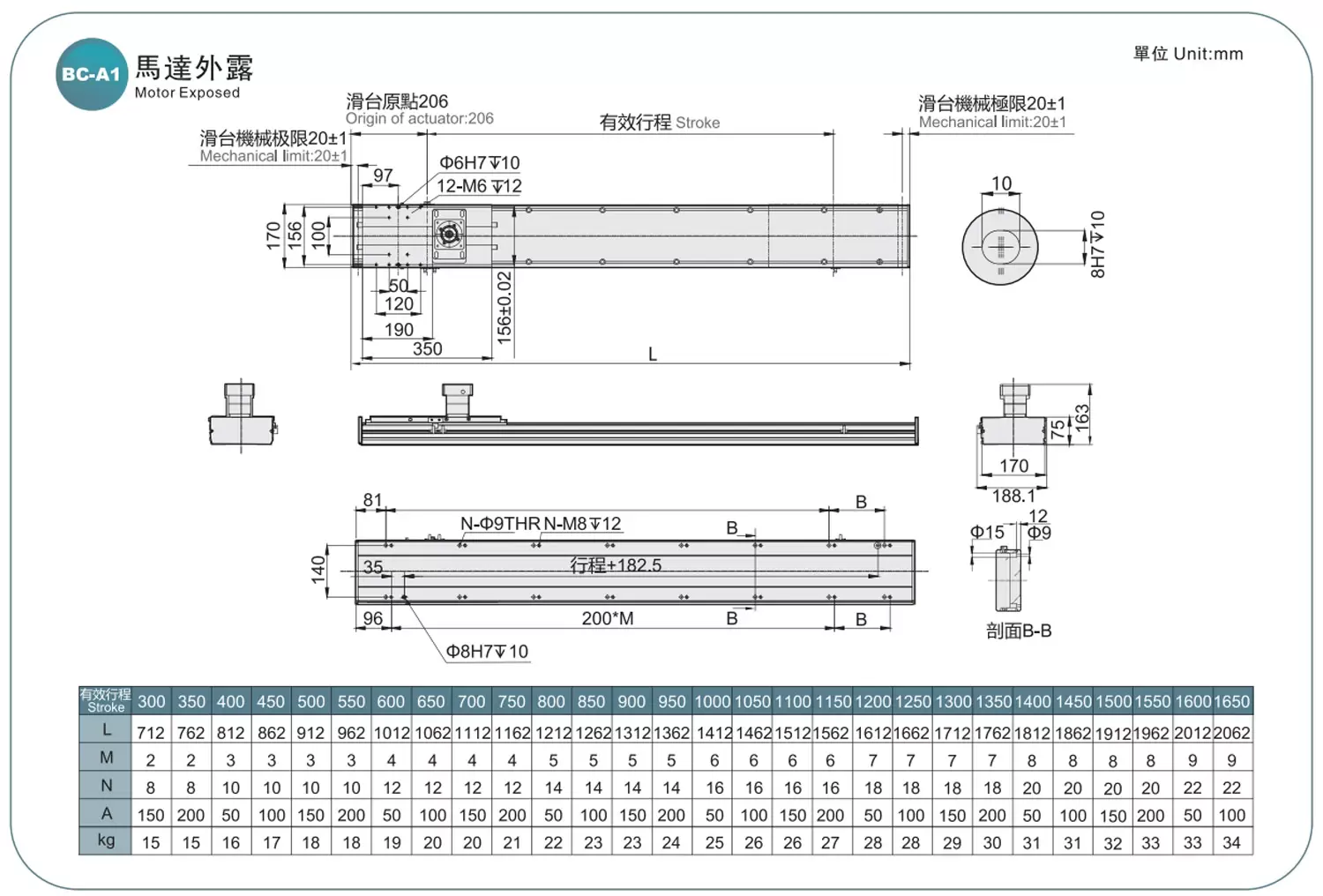

BC-A1 / BC-B1
