重量轻、寿命长

重复精度：±0.01mm

水平负载：25kg

垂直负载：8kg

最大速度：100mm/s

额定推力(N)：424

加减速值设定为0.2秒。

当行程超过600mm时，丝杠就会出现跳动。

交货时间：7-10天

PDF

滑座刚性加固

机身与滑块一体成型，改善了刚性差的问题，并减小了宽度，使设备的安装空间更小。

维护方便

全系列两侧均设有外置注油嘴，可直接注油，无需加盖。特殊钢带扎带设计可减少毛发，可用于洁净室环境。

组装、省时、便捷

可以从上到下或从下到上固定，无需拆卸钢带。
本体侧面增加安装参考面支撑。本体底部有定位PIN孔。

强度增加，光滑度提高

由于采用铝制车身结构，车身强度显着增加。与RMH5S/6S相比，钢履带嵌入铝制机身内，然后打磨，从而将行走高度和直线度精度提高到±0.02MM以下（与RMH10/12相比）

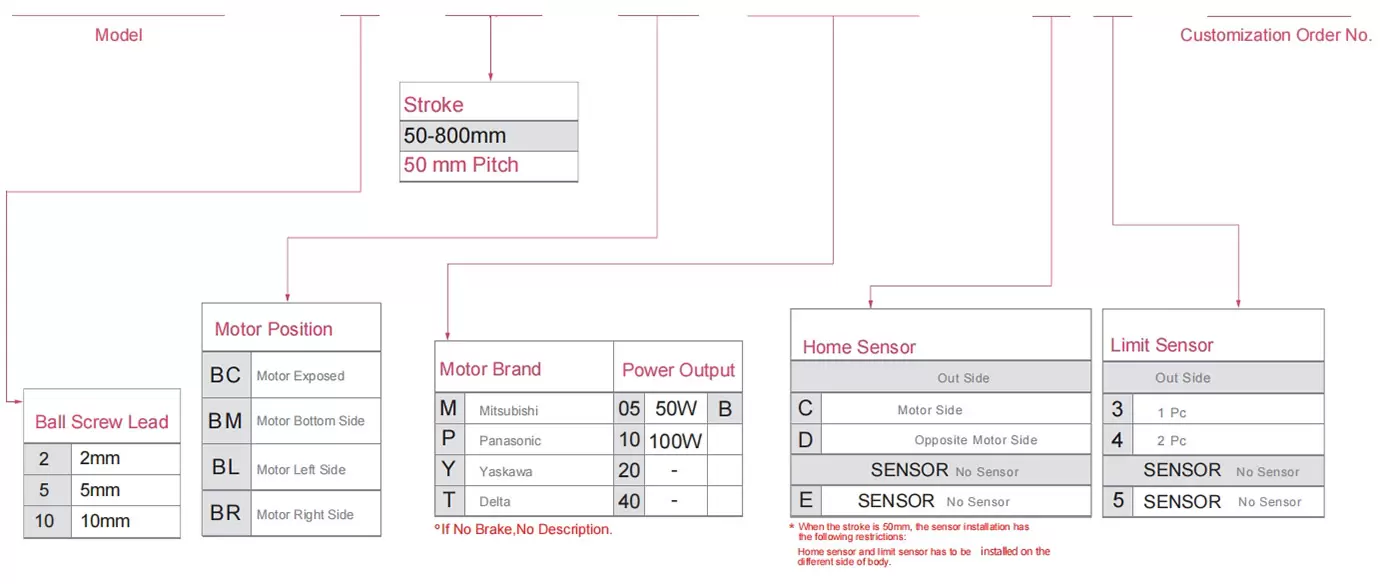

订购方式

GRH4-L2-100-BC-M05B-C4-0001

规格

传感器布局

允许悬伸量

静载荷力矩

电动执行器规格指标

使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	滚珠丝杠规格		最大有效负载(公斤)		最大速度 (毫米/秒) *1
使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	外径（毫米）	导程(毫米)	水平的	垂直的	最大速度 (毫米/秒) *1
标准	滚珠丝杠	生长激素4	50/100W	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		生长激素5	100W	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		生长激素7	100W	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17 号	6	500
							20	11	3	1000
		生长激素8	200/400W	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		生长激素12	400W	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		生长激素15	750W	150	±0.01	20	5	120	50	2563
							10	120	40	第1281章
							20	83	25	640
							40	43	12	320

*最高速度基于伺服电机最大转速（3000）。

长行程滚珠丝杠执行器

使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	滚珠丝杠规格		最大有效负载(公斤)		最大速度 (毫米/秒) *1
使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	重复性（毫米）	外径（毫米）	导程(毫米)	水平的	垂直的	最大速度 (毫米/秒) *1
标准	滚珠丝杠	GRH 5M	100W	54	±0.01	12	2	30	10	100
		GRH 8M	200/400W	82	±0.01	16	5	50	15	250
		GRH 12M	400W	120	±0.01	16	5	110	33	1600
