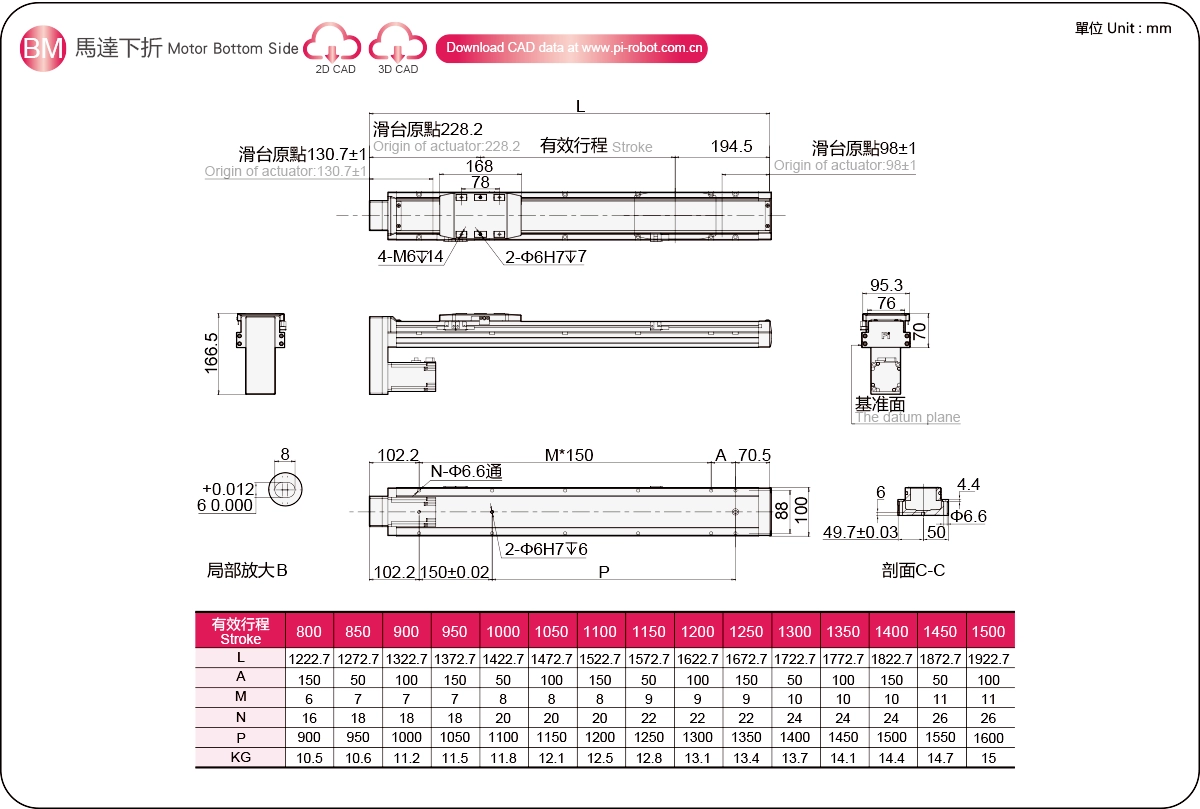

当前位置：首页 > 产品 > 标准滚珠丝杠执行器 > GSH系列 > GSH10S 长行程 > 电机底部

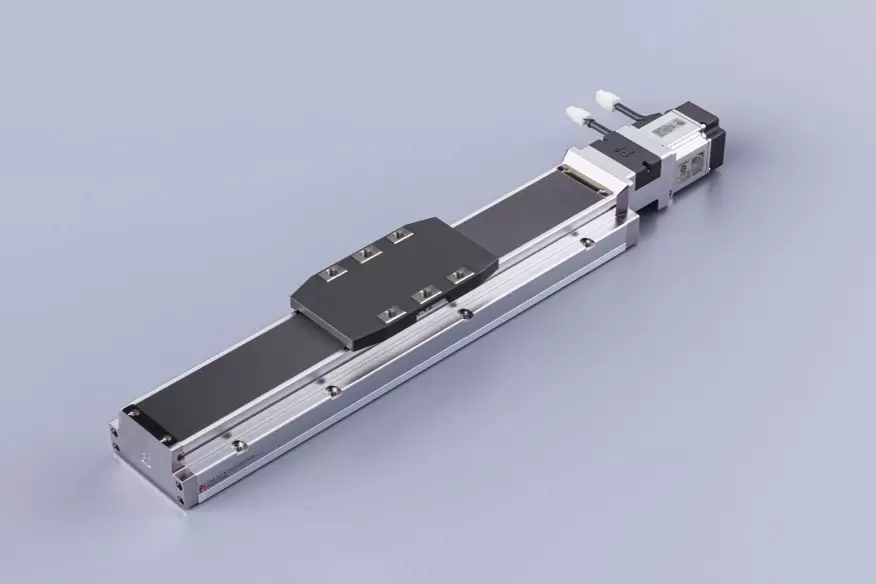

轻巧且使用寿命长

机身宽度：100-70毫米

重复精度：±0.005/0.01mm

水平载荷：60公斤

垂直载荷：22公斤

最高速度：1600毫米/秒

行程范围：800-1500毫米

将电机加速和减速时间设置为0.2秒。

标准规范不适用于倒置式起重机。如有任何要求，请致电或在线留言联系我们。

配送时间：7-10天

PDF

3D下载

Cadenas3 下载

四柱滚珠设计——提高了精度

无间隙设计，可轻松顺畅地滑入“圆弧槽”，易于长时间保持高精度。
内部滑块在四个方向上均可达到相同的额定载荷，并可任意方向使用。具有
高刚性、高精度、低摩擦、高速运动承载能力强、使用寿命长等优点。

更紧凑的结构

与传统产品相比，该产品的尺寸有所缩小。它易于组装成设备，也有助于设备本身的微型化。

漫长的旅程

四柱滚珠丝杠嵌入式滑台，行程范围达 3000 毫米，最大速度达 2200 毫米/秒。

可垂直安装

所有系列产品均可垂直安装。

维护简便，成本极低

该系列产品无需拆卸外壳即可进行外部润滑。它采用特殊的钢带结构设计，配备自润滑油储存系统。

款式齐全——优势众多

采用钢带防护，可防止异物直接落入滑台，减少粉尘产生；可在洁净室环境中使用，并可配备不同厂家生产的电机和安装方式。

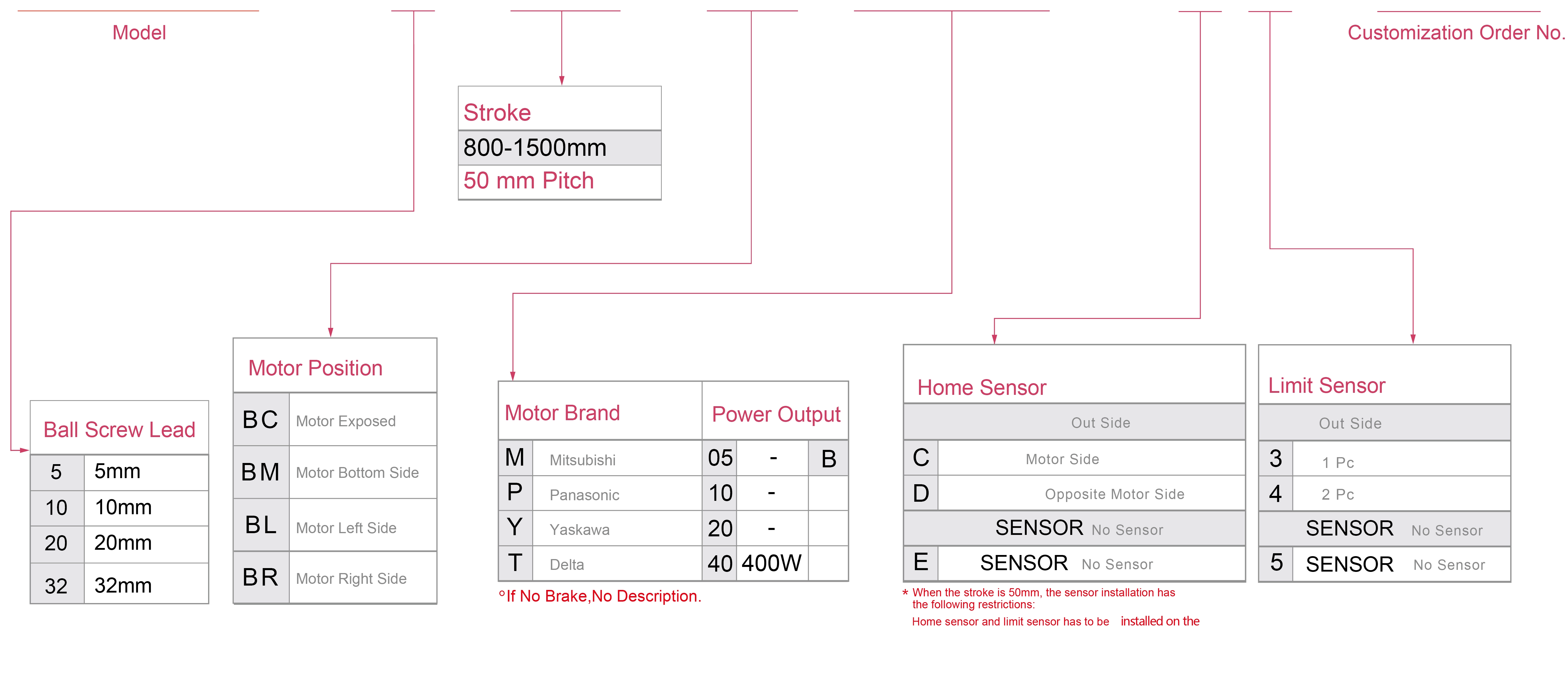

订购方式

GSH10S - L5-800-BC-M40B - C4 -0001

规格

规格	重复性（毫米）		±0.005/0.01
	滚珠丝杠导程（毫米）		5	10	20	32
	最大速度（毫米/秒）※1		250	500	1000	1600
	最大有效载荷	水平方向（千克）	60	50	30	20
		垂直（千克）	22	16	7	5
	额定推力（牛顿）		1388	694	347	218
	杆头节距（毫米）※2		800-1500毫米/50毫米间距
部分	交流伺服电机功率（瓦）		400
	滚珠丝杠直径（毫米）		C7Ø16
	高刚性直线导轨（毫米）		滚珠丝杠执行器
	耦合（毫米）		10X14
	家庭传感器	外部	EE-SX672(NPN)
		内置	EE-SX674(NPN)

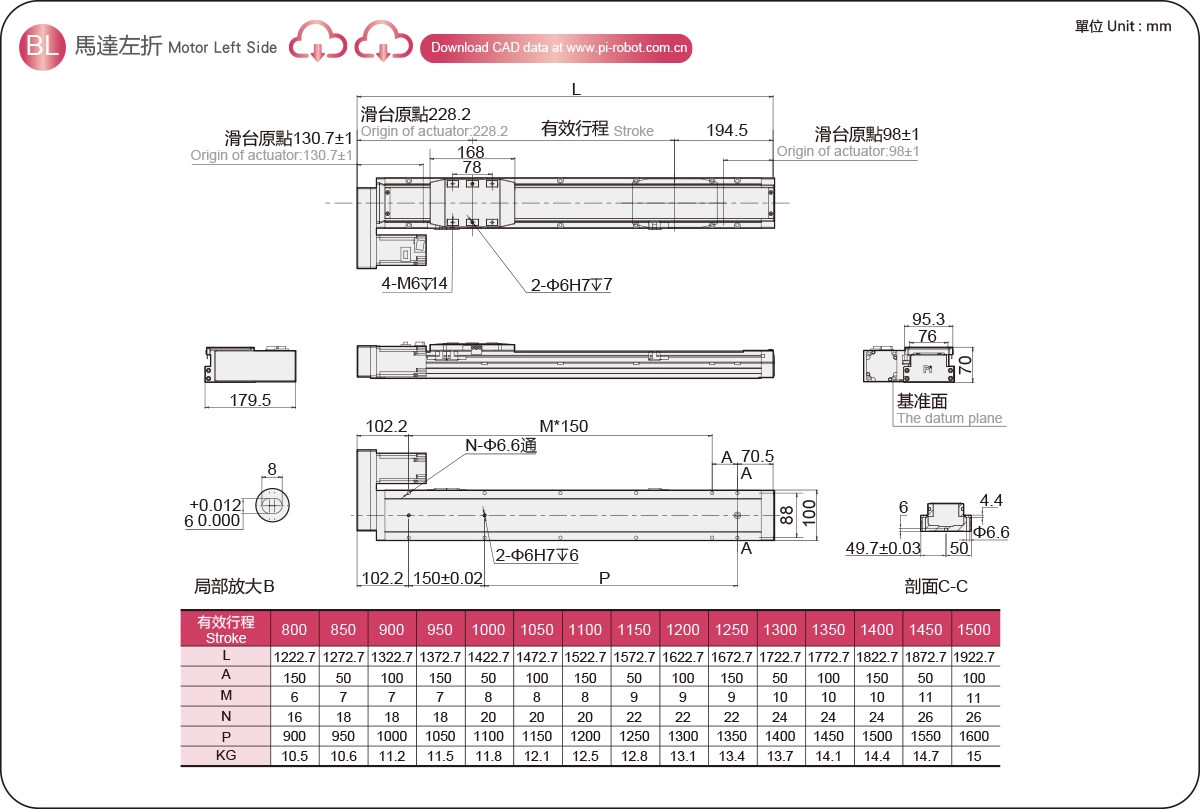

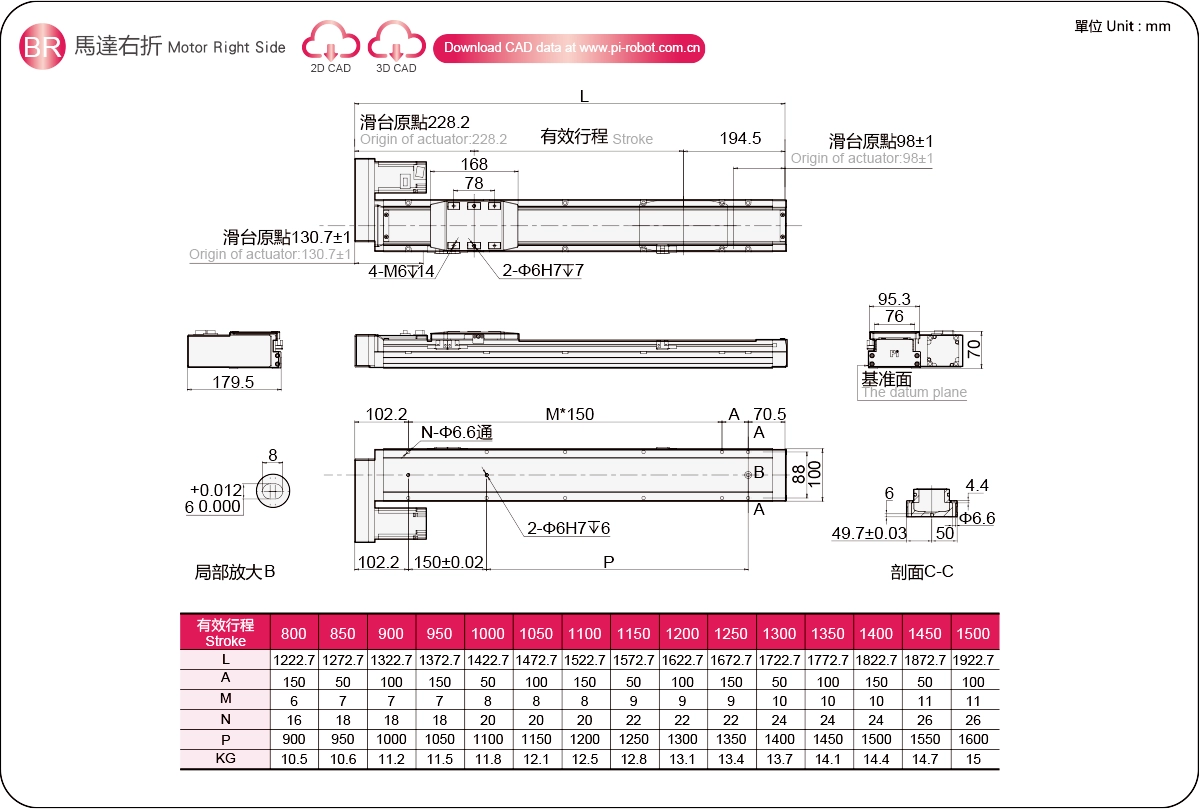

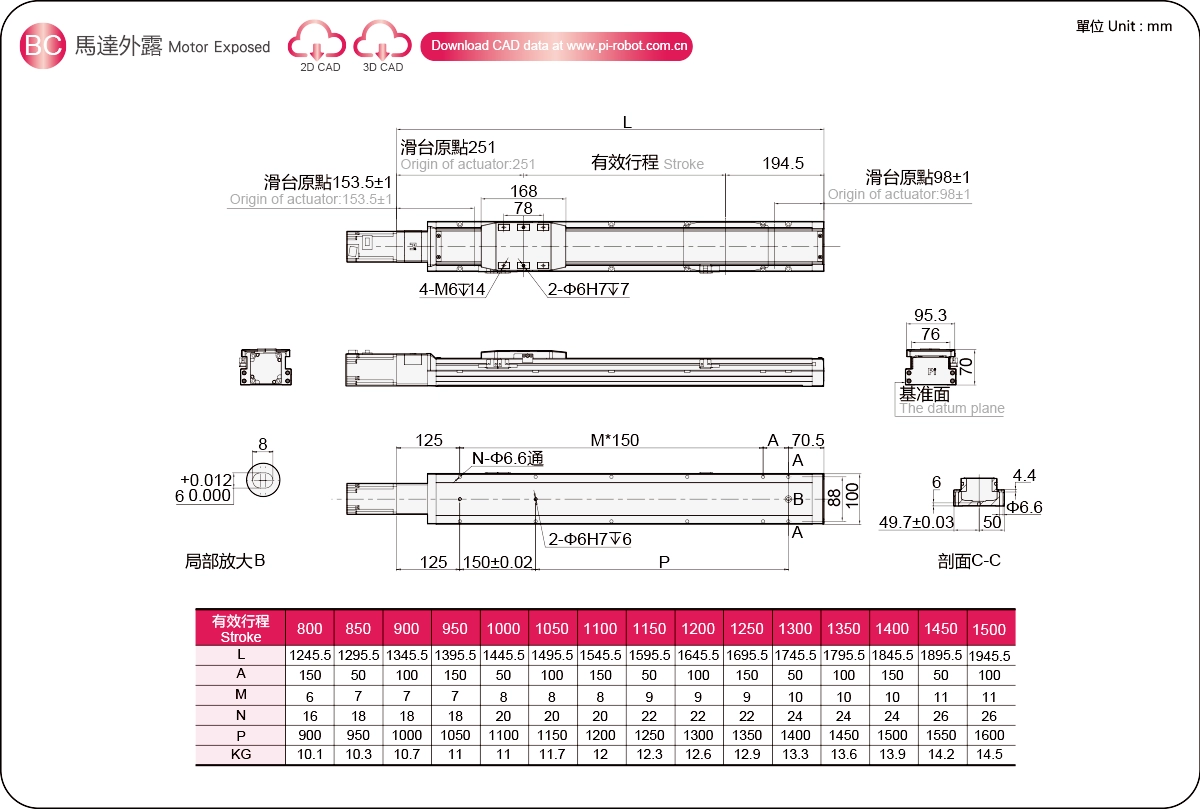

传感器布局

※1 加速和减速值设置为 0.2 秒。

※2 当行程超过 600mm 时，滚珠丝杠会发生跳动。在这种情况下，建议降低工作速度。详情请参阅 P85。

允许悬挑

（单位：毫米）

水平安装		一个	B	C
Lead5	30公斤	400	162	247
	40公斤	200	110	170
	60公斤	100	62	103
Lead10	25公斤	400	180	237
	40公斤	200	90	165
	50公斤	100	66	88
Lead20	10公斤	400	384	494
	20公斤	300	162	241
	30公斤	200	110	143
Lead32	5公斤	400	324	455
	10公斤	300	114	208
	20公斤	100	72	117

（单位：毫米）

墙面安装		一个	B	C
Lead5	30公斤	230	100	400
	40公斤	160	85	200
	60公斤	101	50	100
Lead10	25公斤	235	110	400
	40公斤	130	70	200
	50公斤	100	58	100
Lead20	10公斤	420	210	500
	20公斤	235	85	250
	30公斤	115	75	150
Lead32	5公斤	429	300	400
	10公斤	230	130	250
	20公斤	130	68	100

（单位：毫米）

垂直安装		一个	C
Lead5	5公斤	720	720
	15公斤	240	240
	20公斤	150	150
Lead10	5公斤	650	650
	10公斤	320	320
	16公斤	200	200
Lead20	3公斤	750	750
	7公斤	350	350
	-	-	-
Lead32	3公斤	500	500
	5公斤	300	300
	-	-	-

静载荷力矩

（单位：牛米）

我的	384
议员	384
先生	771

*图表中的扭矩值表示重心位置。

*产品在规定条件下使用时，使用寿命为10000公里。

*数据信息不适用于吊装反向安装。如需吊装反向安装，请联系我们了解详情。

电动执行器规格指数

使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	身体高度（毫米）	重复性（毫米）	滚珠丝杠规格		最大有效载荷（千克）		最高速度（毫米/秒）*1
							外径（毫米）	铅（毫米）	水平的	垂直的
							外径（毫米）	铅（毫米）	水平的	垂直的
标准	滚珠丝杠	GSH6	100瓦	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400瓦	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400瓦	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400瓦	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750瓦	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750瓦	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

超长行程系列

使用地点	驱动模式	型号规格	电机输出（w）	宽度（毫米）	身体高度（毫米）	重复性（毫米）	滚珠丝杠规格		最大有效载荷（千克）		最高速度（毫米/秒）*1
							外径（毫米）	铅（毫米）	水平的	垂直的
							外径（毫米）	铅（毫米）	水平的	垂直的
标准	滚珠丝杠	GSH10S	400瓦	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400瓦	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750瓦	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750瓦	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
