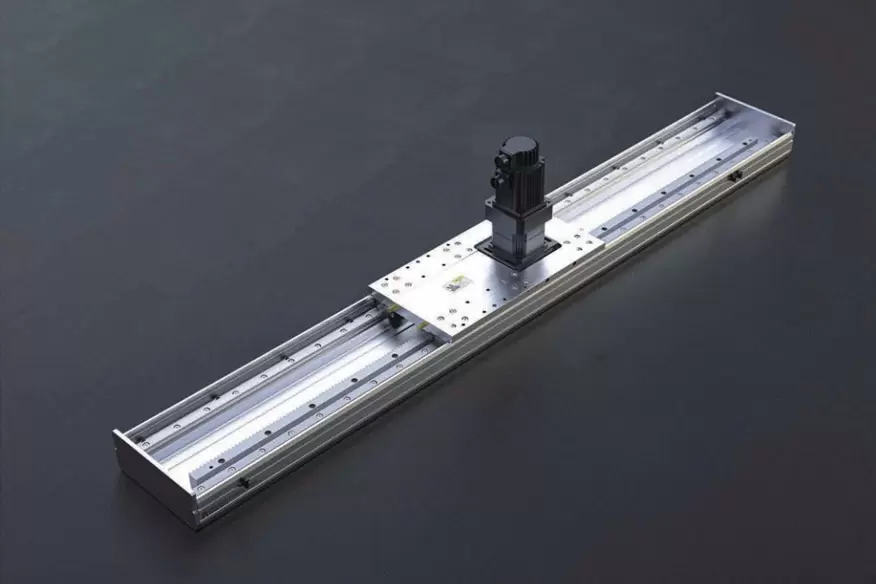

本体宽度宽度：170mm
重复精度：±0.08mm
水平负载：75kg
垂直负载：50kg
最大速度：1833.29mm/s
行程：7000mm
*最高速度基于伺服电机最大转速（3000）

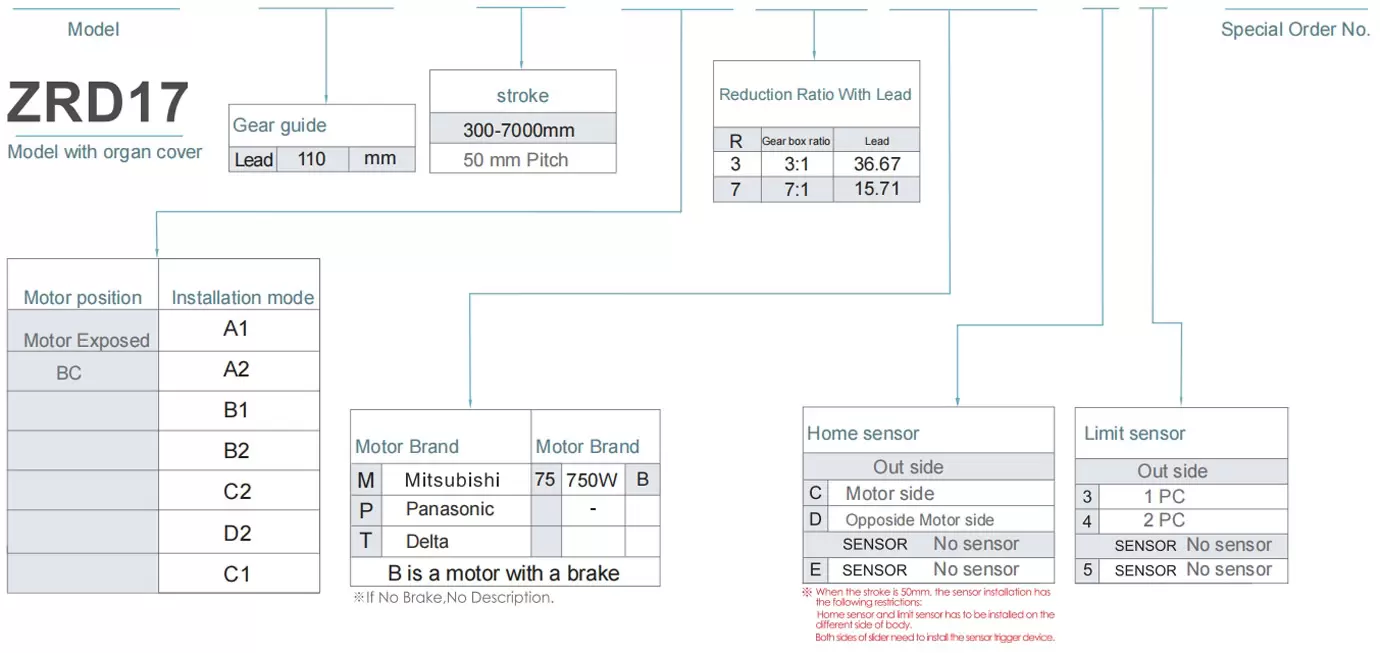

| 基本仕样 | 重复定位精度(mm) | ±0.08 | ||
| 导程（mm） | 36.67 | 15.71 | ||
| 减速比 | 3 | 7 | ||
| 最高速度 (mm/s) ※1 | 1833.29 | 785.70 | ||
| 最大可搬重量 | 水平使用（kg） | 40 | 75 | |
| 垂直使用（kg） | 20 | 50 | ||
| 定额推力（N） | 347 | 812 | ||
| 标准行程（mm）※2 | 300-7000mm/50间隔 | |||
| 部品 | AC伺服马达容量（W） | 750W | ||
| 齿轮齿条模数(m) | 1.5 | |||
| 马达额定转速(rmp) | 3000 | |||
| 原点感应器 | 外掛掛部 | EE-SX672(NPN) | ||
| 内置 | EE-SX674(NPN) | |||
| 水平安装 | A | B | C | |
| 减速比 1:3 （1.75m/s） | 40kg | 11000 | 577 | 663 |
| 75kg | 656 | 263 | 325 | |
| 减速比 1:7 （0.75m/s） | 40kg | 1455 | 1156 | 1243 |
| 75kg | 1235 | 583 | 626 | |
| 壁挂安装 | A | B | C | |
| 减速比 1:3 （1.75m/s） | 40kg | 1000 | 1000 | 1100 |
| 75kg | 490 | 550 | 550 | |
| 减速比 1:7 （0.75m/s） | 40kg | 1400 | 1500 | 1600 |
| 75kg | 750 | 750 | 800 | |
| 垂直安装 | A | C | |
| 减速比 1:3 （1.75m/s） | 20kg | 2000 | 2150 |
| 50kg | 800 | 880 | |
| 减速比 1:7 （0.75m/s） | 20kg | 3400 | 3500 |
| 50kg | 1300 | 1450 | |
| MY | 3709 |
| MP | 3709 |
| MR | 4153 |
| 使用环境 | 传动方式 | 仕样 | 马达容量功率(w) | 本体宽度（mm） | 重复定位精度(mm) | 减速机比数 | 斜齿轮规格(mm) | 最大可搬重量(kg) | 最大速度 (mm/s) *1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 模块 | 齿数 | 导程 | 水平使用 | 垂直使用 | ||||||||
| 一般使用环境 | 齿轮齿排 | ZRH17 | 750W | ±0.08 | 170 | 3 | 1.5 | 22 | 36.67 | 40 | 20 | 1833.29 |
| 7 | 1.5 | 22 | 15.71 | 75 | 50 | 785.70 | ||||||
| ZRH22 | 1000W | ±0.08 | 220 | 5 | 2 | 25 | 33.33 | 100 | 35 | 1666.63 | ||
| 7 | 2 | 25 | 23.81 | 130 | 50 | 1190.45 | ||||||
| 15 | 2 | 25 | 11.11 | 170 | 110 | 555.54 | ||||||
| ZRH28 | 1500W | ±0.08 | 280 | 7 | 3 | 25 | 35.71 | 160 | 50 | 1785.67 | ||
| 10 | 3 | 25 | 24.99 | 210 | 75 | 1249.97 | ||||||
| 20 | 3 | 25 | 12.50 | 350 | 155 | 624.99 | ||||||

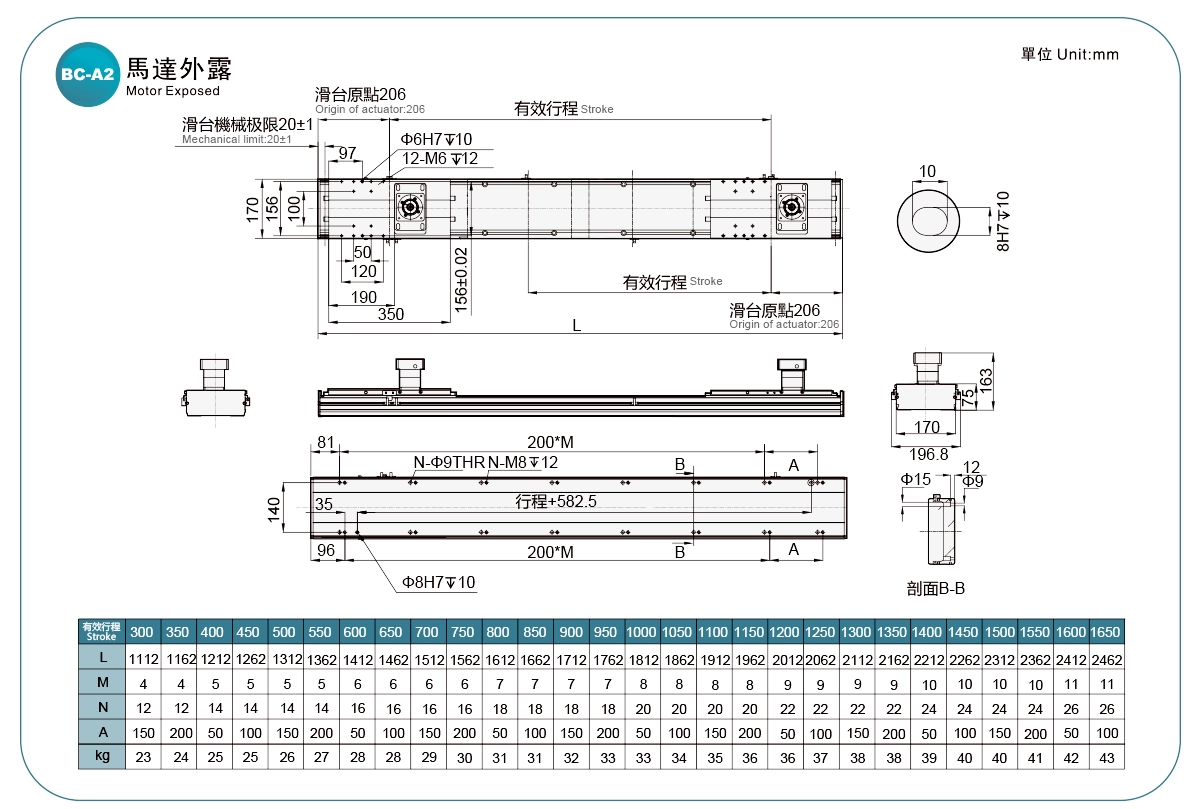

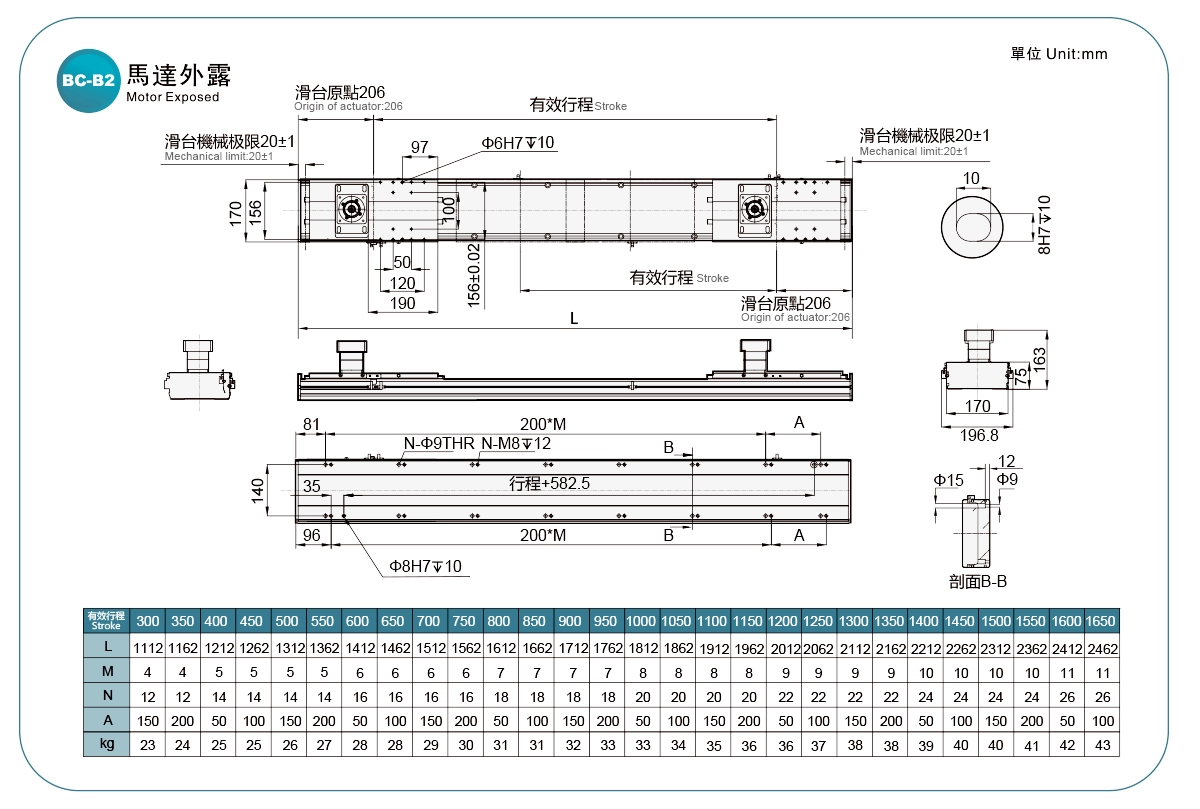

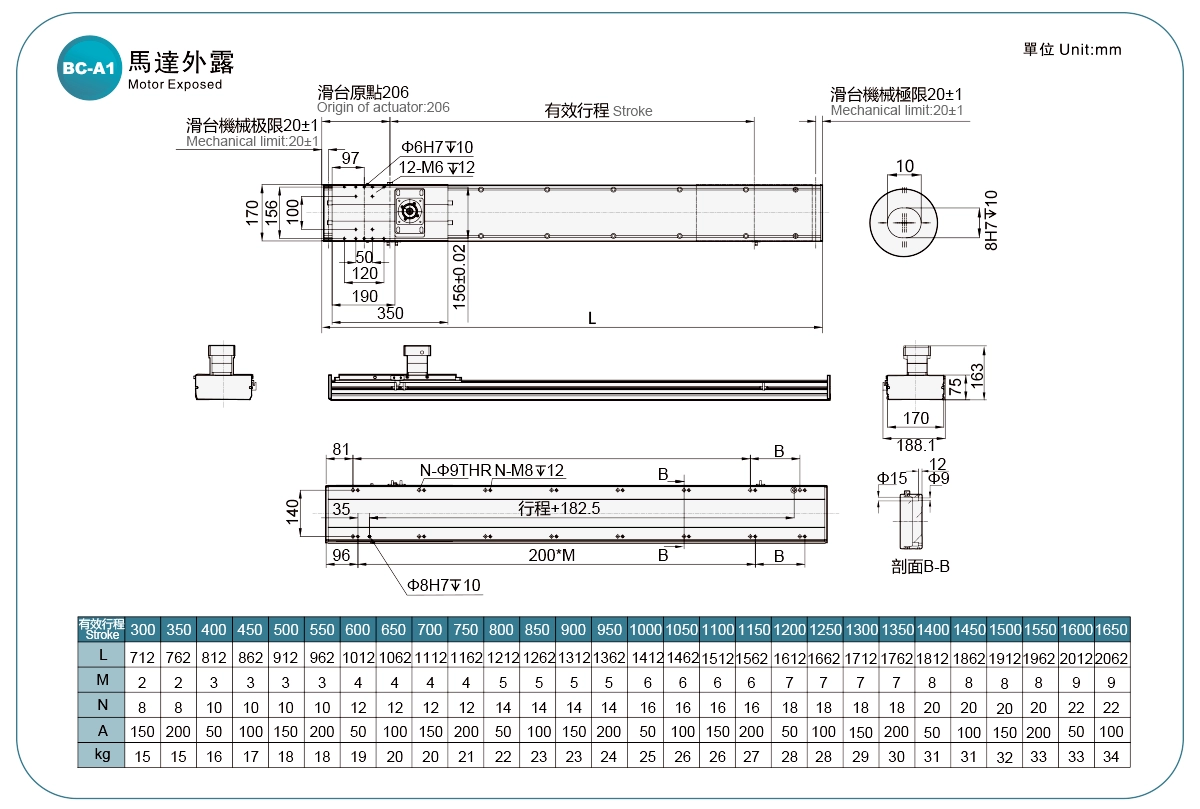

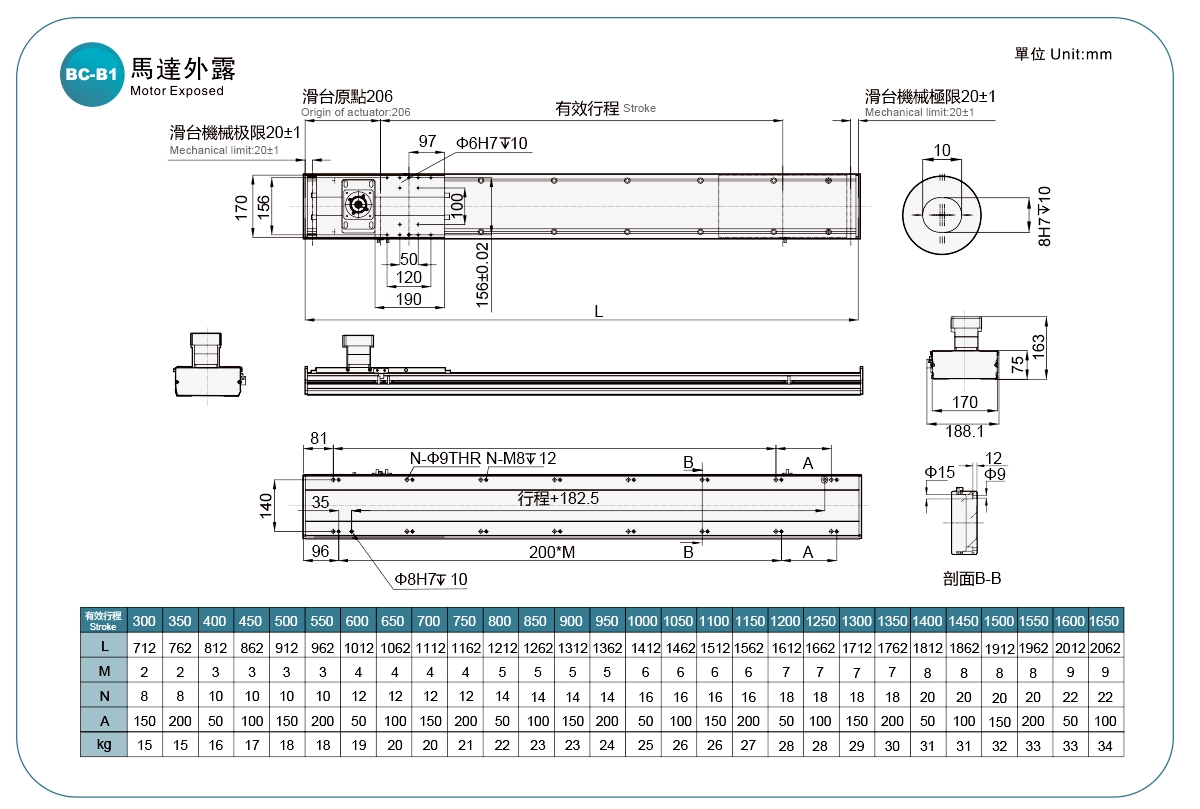

BC-A1 / BC-B1/BC-A2/BC-B2

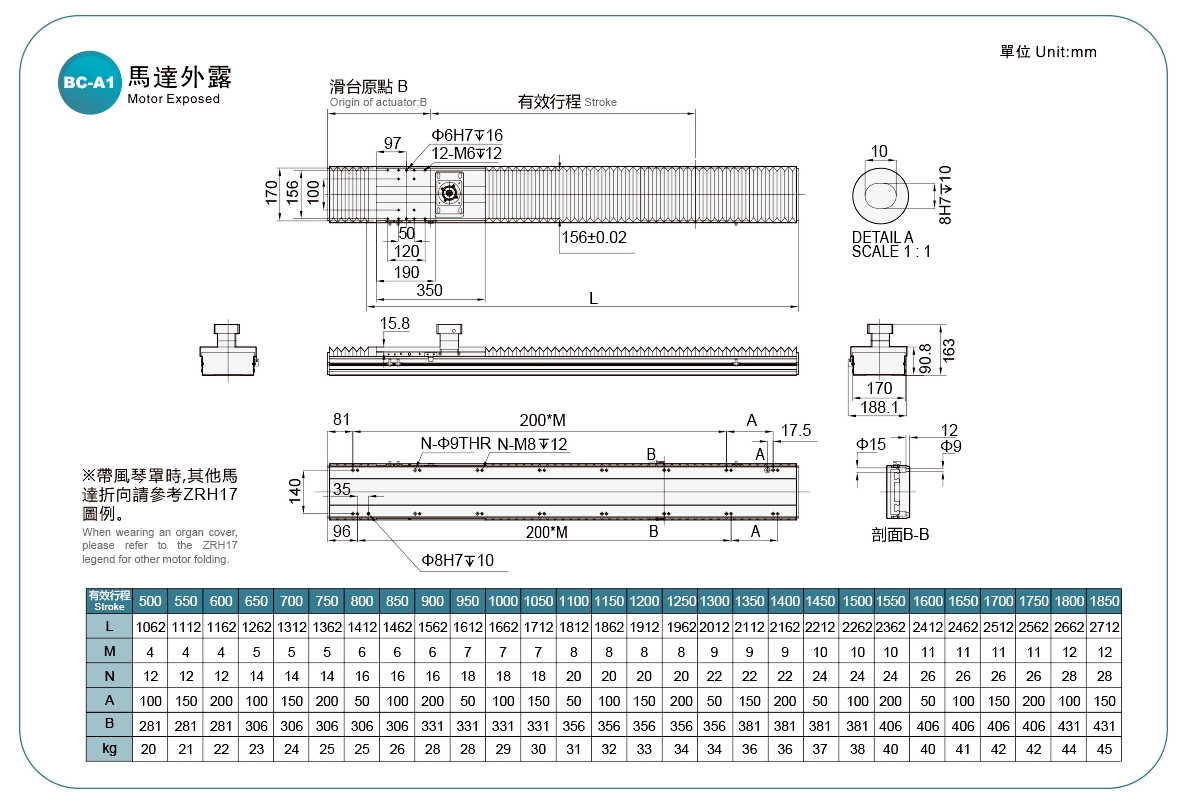

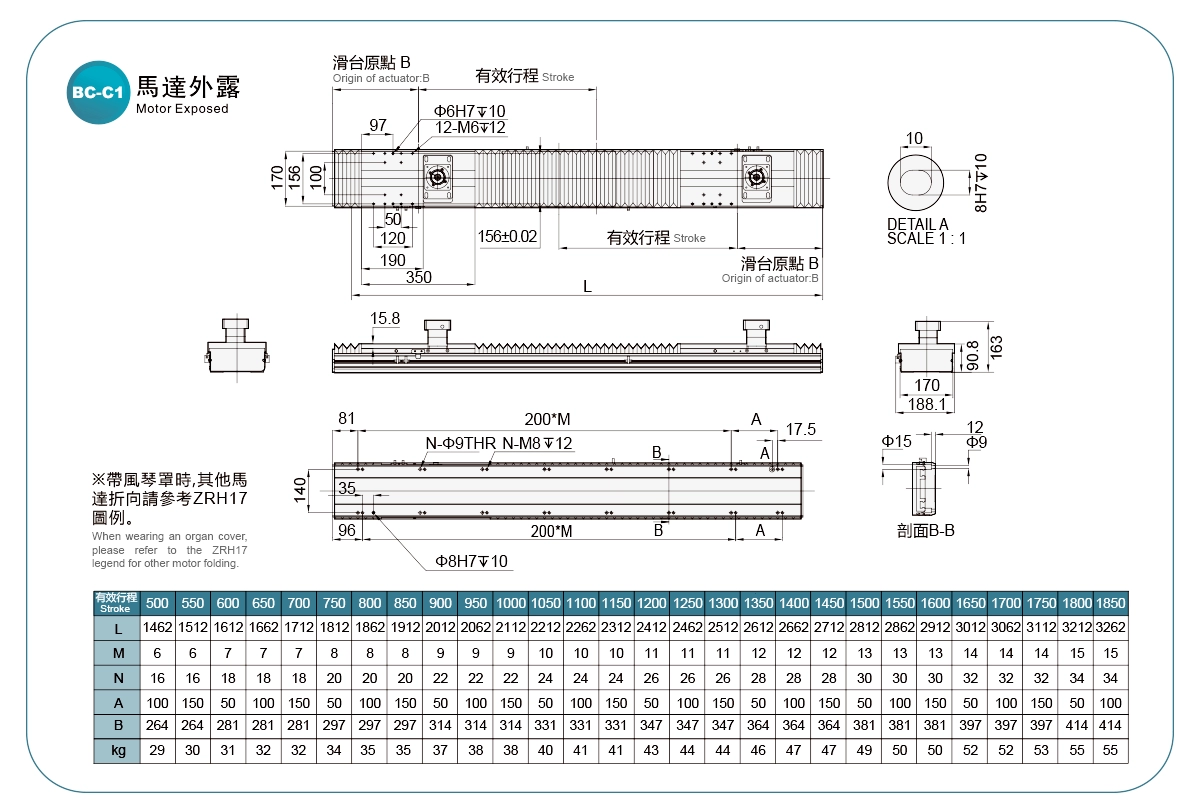

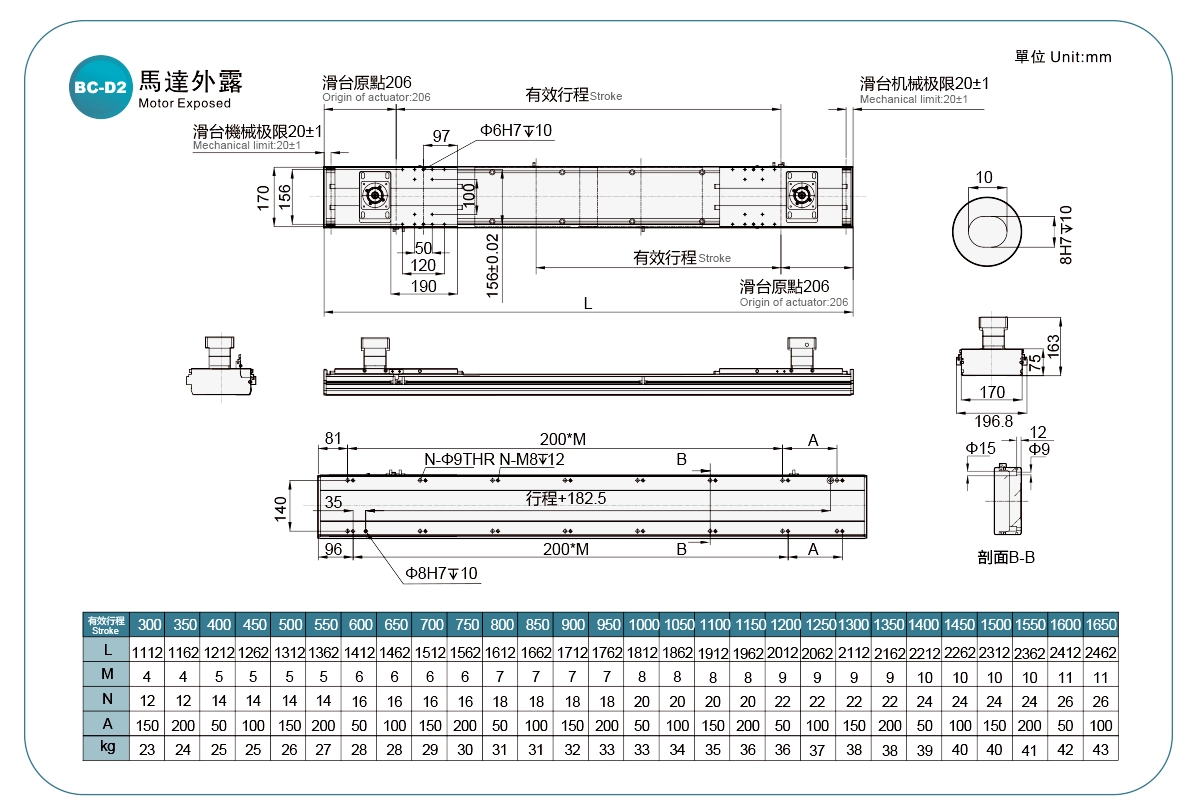

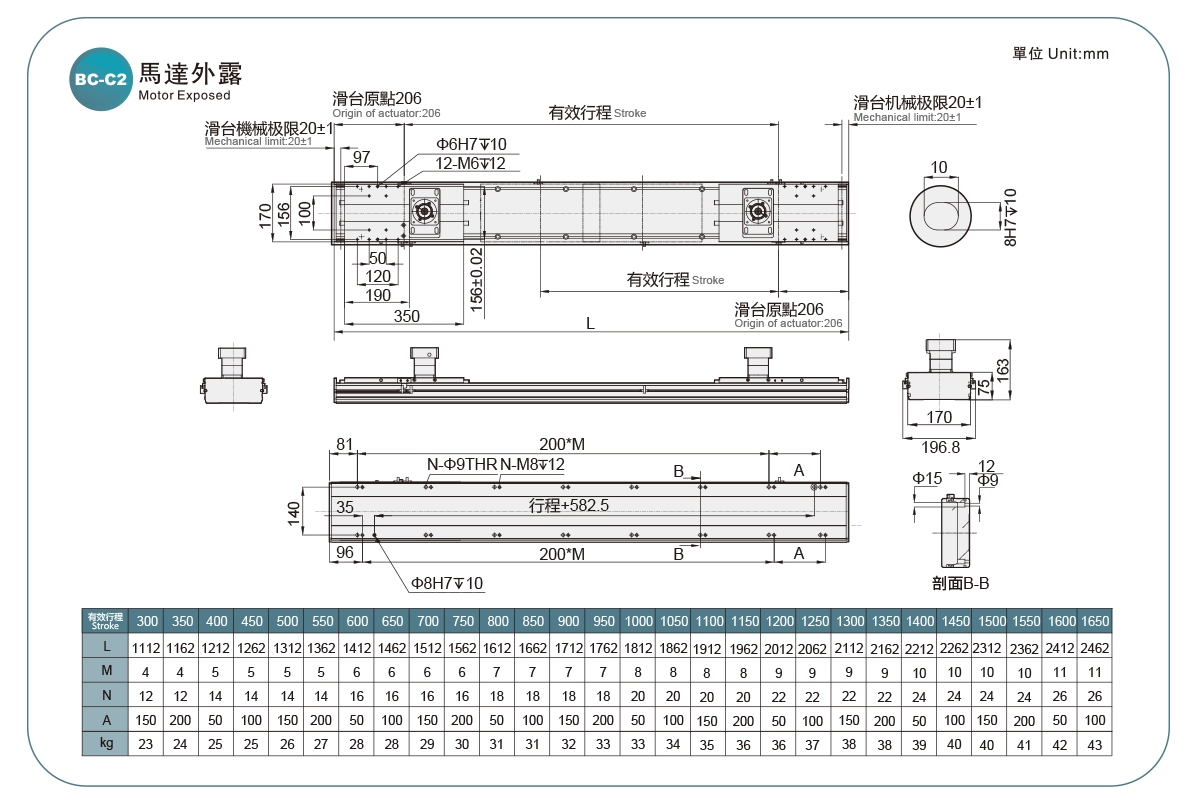

BC-C2/BC-D2/BC-A1/BC-C1
