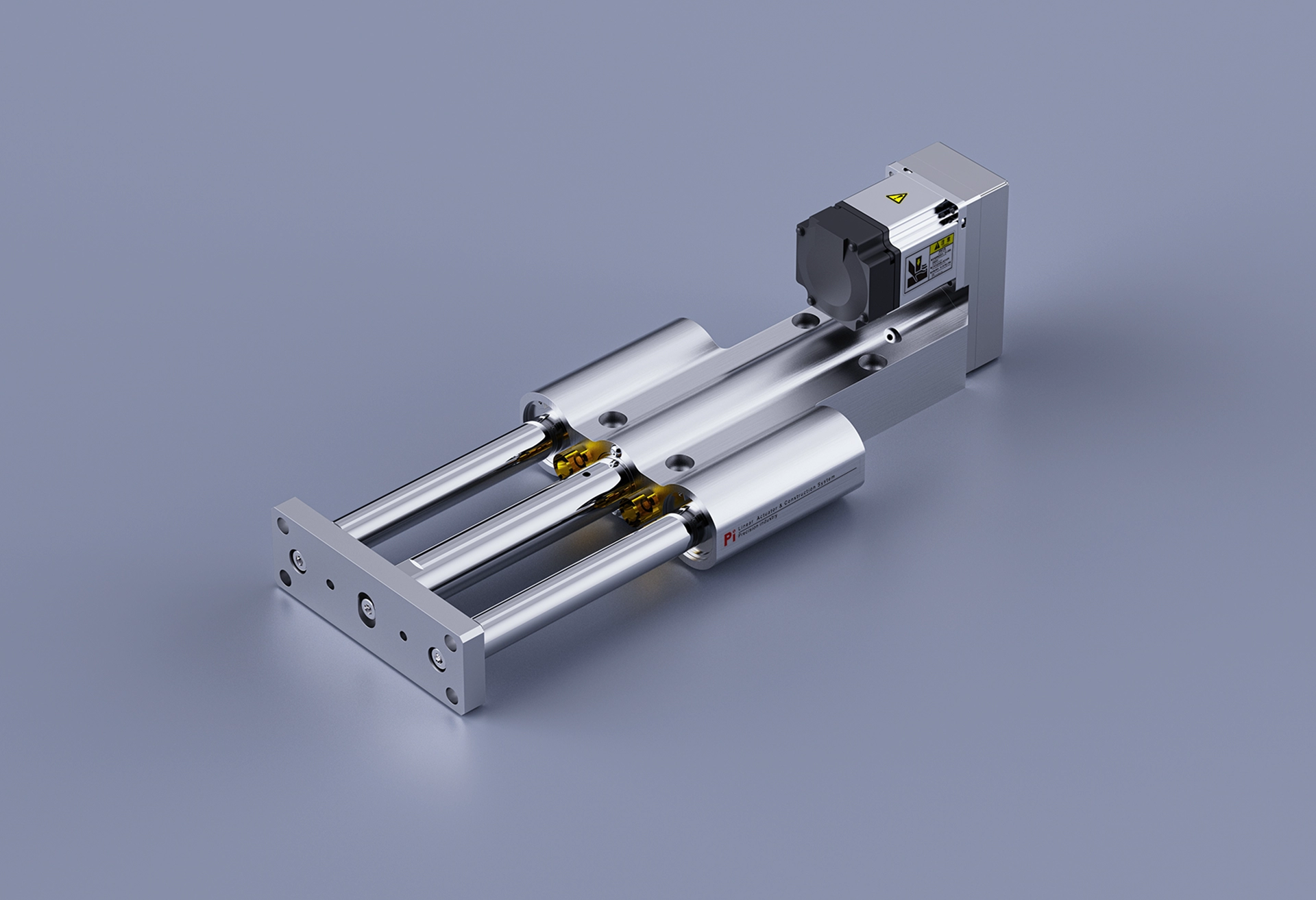

电机底面
重复定位精度：±0.005/0.01mm水平负载：110kg垂直负载：33kg最高速度：250mm/s行程范围：100-1050mm
Date: Dec 09 2025
在现代工业自动化中，精确且可重复的线性运动是基本要求。从半导体制造和 PCB 生产到医疗设备和自动化测试设备，机器都依赖于能够在不同负载和操作条件下提供一致定位的运动系统。为此目的最广泛采用的解决方案之一是标准滚珠丝杠执行器。
对于工程师和系统集成商来说，了解标准滚珠丝杠执行器的工作原理及其如此常用的原因有助于确保更好的系统设计、更长的使用寿命和更高的生产稳定性。
作为一家精密机械制造商，阮氏自2003年成立以来，一直专注于运动精度。在Pi品牌下，公司设计和生产精密定位滑台、XY线性模块、电动缸、直角坐标模块、直线电机模块、内置滑台、工业机器人手臂和传动组件。这些产品服务于半导体、新能源、LCD、PCB、医疗、自动化、汽车和测试设备等高要求行业。其中，标准滚珠丝杠执行器在许多自动化系统中发挥着核心作用。
本文解释了什么是标准滚珠丝杠执行器、它的工作原理以及为什么它仍然是工业自动化的基石。
标准滚珠丝杠执行器是一种线性运动装置，它使用滚珠丝杠机构将电机的旋转运动转换为精确的线性运动。核心组件通常包括：
精密研磨或滚压滚珠丝杠
带循环钢珠的滚珠螺母
直线导轨或一体式导向结构
执行器外壳或型材
用于伺服或步进电机的电机接口
滚珠丝杠致动器的决定性特征是在滚珠和丝杠滚道之间使用滚动接触，而不是滑动接触。这种设计极大地减少了摩擦，并实现了高定位精度和可重复性。
在这种情况下，“标准”是指一种成熟的、广泛采用的结构设计，可以平衡性能、可靠性和易于集成性。标准滚珠丝杠执行器是模块化的、可配置的，适用于各种自动化应用。
滚珠丝杠执行器的工作原理简单但高效。
电机旋转
伺服或步进电机通过联轴器或直接驱动器使丝杠轴旋转。
滚珠循环
螺母内的钢珠在丝杠与螺母滚道之间滚动，承受轴向载荷。
线性位移
当螺杆旋转时，滚珠螺母沿螺杆轴线线性移动。
引导运动
线性导轨或集成导轨可防止螺母旋转，确保直线、稳定的行程。
由于滚动摩擦远低于滑动摩擦，因此能量损失极小，运动平稳，磨损显着减少。
滚珠丝杠执行器以其精确的运动控制而闻名。通过正确的丝杠导程选择和伺服调谐，它们可以实现非常精细的定位分辨率。这使得它们适用于以下应用：
半导体晶圆处理
光学检测平台
精密装配站
测量和校准设备
精度在重复周期中保持一致，这在大规模生产环境中至关重要。
重复性是指在相同条件下重复返回同一位置的能力。滚珠丝杠执行器在该领域表现良好，原因如下：
通过预载滚珠螺母控制间隙
刚性机械结构
稳定的滚动接触
在需要数千或数百万次相同运动的自动化系统中，可重复性通常比绝对定位精度更重要。
与皮带驱动系统相比，滚珠丝杠执行器可以以相对紧凑的形式承载更高的轴向载荷。这对于以下方面尤其有价值：
垂直升降轴
压制或夹紧机构
安装空间有限的自动化系统
阮的执行器设计注重结构刚性和负载稳定性，以满足工业需求。
现代自动化严重依赖伺服电机和闭环控制系统。滚珠丝杠执行器可预测地响应电机命令，使其成为以下应用的理想选择：
平稳加速和减速
受控低速运动
准确停止，无超调
这种可预测的行为简化了伺服调节并提高了整体系统稳定性。
标准滚珠丝杠执行器广泛用于阮氏 Pi 产品线支持的许多行业。
晶圆传输系统
探针台
对准和检查平台
面板处理系统
精密定位工作台
自动化测试治具
诊断装置定位
样品处理系统
精密调节机构
取放系统
装配线
机器人辅助轴
校准平台
基于运动的测试装置
精密扫描系统
在这些环境中，运动精度直接影响产品质量和过程可靠性。
将标准滚珠丝杠执行器集成到自动化系统中时，工程师应评估：
负载要求：静态和动态负载，包括安全裕度
速度要求：行驶速度、加速度和循环时间
行程长度：所需的行程距离和可用的安装空间
占空比：工作频率和散热考虑
环境条件：粉尘、温度、洁净室要求
选择正确的执行器配置可确保长期可靠性并最大限度地减少维护需求。
滚珠丝杠执行器的性能与制造精度密切相关。因素例如：
螺杆加工精度
滚珠螺母装配质量
导轨直线度
外壳刚性
都会影响运动稳定性和使用寿命。
凭借 20 多年的经验，阮强调精密制造和质量控制，以确保其执行器满足全球高端自动化用户的期望。
标准滚珠丝杠执行器是现代自动化系统的基础组件。通过将旋转运动转换为精确、可重复的线性运动，它可以在各种工业应用中实现高精度定位。其精度、负载能力、可靠性和易于集成的平衡解释了为什么它仍然是最广泛使用的线性运动解决方案之一。
对于要求精度的行业（从半导体和医疗设备到先进自动化），标准滚珠丝杠执行器继续发挥着关键作用。凭借长期的工程专业知识，Ruan 提供旨在帮助制造商提高精度、稳定性和整体生产性能的运动解决方案。
